HUBA涡流流量传感部件结构设计

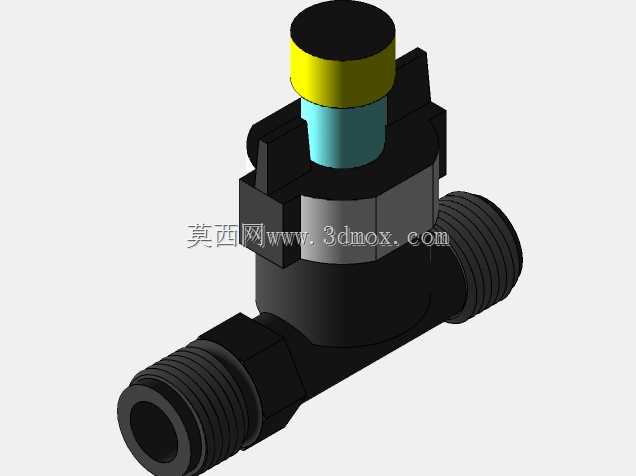

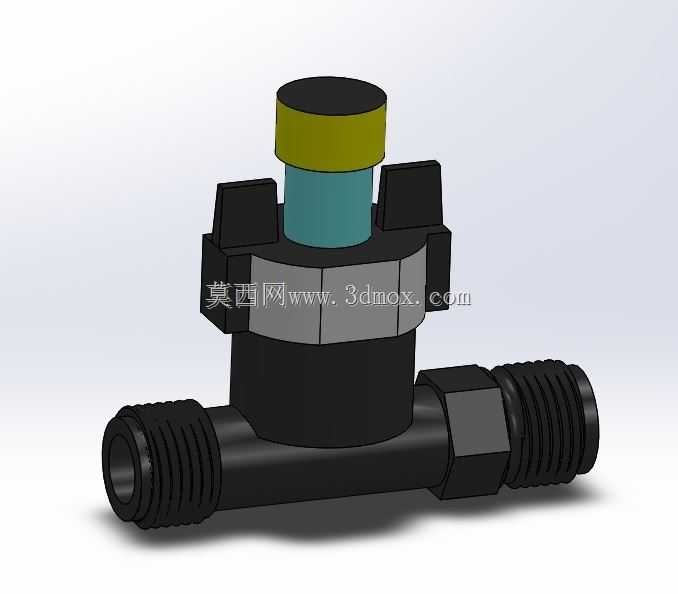

这款流量传感部件主要面向工业流体管路的流量监测场景，常见应用在暖通空调水循环系统、工业冷却回路、小型液压动力单元的流体参数采集环节，可实时输出对应流量的4-20mA标准电流信号，方便接入PLC、工业数采模块等后端控制设备，为系统流量闭环控制、管路堵塞预警、泵组运行状态监测提供核心数据支撑。从结构设计来看，主体采用直通式流道布局，两端为标准外螺纹连接端，可直接适配同规格的内螺纹管路接头，安装时无需额外定制转接件，能有效缩减现场装配的工序时长，流道内部无突出的阻流结构，可最大限度降低流体经过时的压损，避免对管路整体输送效率造成额外影响。上部的传感检测模块与下部流道主体采用模块化拼接设计，中间通过密封结构实现流体隔离，既可以保证流道部分的承压能力，也能让上部的电子检测元件远离流体介质，降低介质渗漏对检测电路造成的损坏风险，顶部的接线端采用阶梯式防护结构，可适配常规的工业防水接线接头，满足车间、设备舱等常规工业场景的防护要求。设计过程中优先考虑了安装边界的适配性，整体横向尺寸控制在常规管路阀件的安装间距范围内，上部传感模块的竖向高度预留了足够的接线操作空间，安装时无需为其单独预留过大的设备排布空间，可直接替换同通径的传统管路接头位置，不需要对原有管路布局做大幅改动。流道部分的材质选型适配常规水基流体、低腐蚀性液压油等介质，密封件的压缩量经过反复校核，在额定工作压力范围内不会出现渗漏问题，上部检测模块的外壳做了棱角式的防滑结构设计，日常维护拆装时可直接通过扳手卡持操作，不需要额外设计专用拆装工装。在建模阶段对各部件的装配公差做了匹配校核，螺纹连接端的同轴度、传感模块与流道的装配垂直度都做了对应约束，可直接用于后续的工程出图、3D打印样件验证或者装配干涉检查，能帮助设计人员快速完成流体测控系统的管路排布设计，减少选型建模的重复工作量。
