小管径管道式超声波流量检测装置

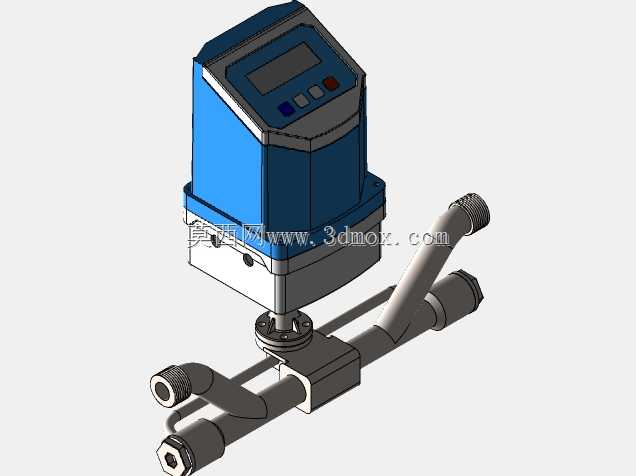

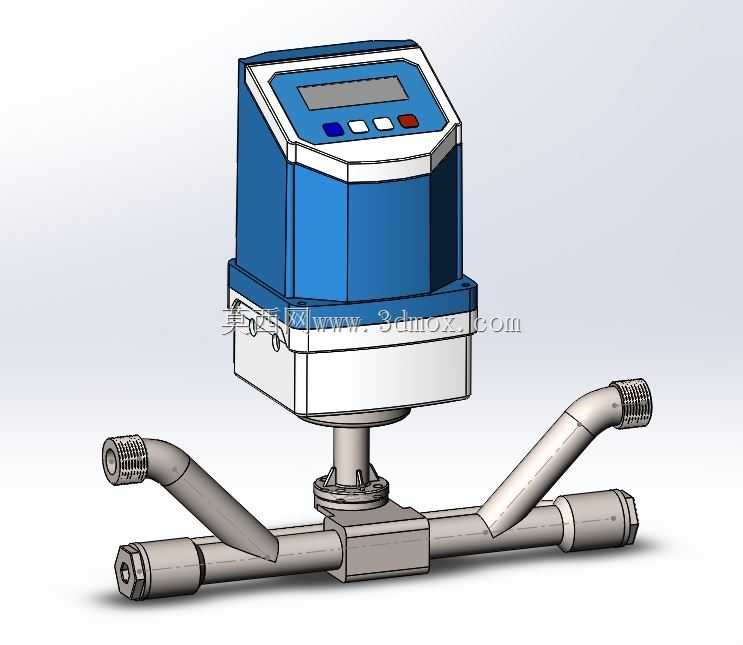

在民用供水、小型暖通循环、工业小口径药剂输送等场景中，小管径流体的流量计量长期存在压损大、易堵塞、维护频次高的痛点，这款DN15规格的超声波流量检测装置，正是针对这类小通径管路的计量需求完成的结构设计。从安装边界来看，该装置采用一体式管段结构，主体测量管段为直通式设计，两端预留标准外螺纹连接接口，无需额外加装变径接头即可直接对接DN15规格的金属或塑料管路，安装时仅需保证前端留有5倍管径长度的直管段、后端留有2倍管径长度的直管段，即可满足测量流场要求，无需额外加装整流装置，整体安装占用的轴向空间不足300毫米，竖向安装空间控制在250毫米以内，可适配狭小的管道井、设备机柜内部等安装空间受限的场景。装置的核心测量单元采用全调制信号发射接收设计，区别于传统插入式超声波流量计的信号衰减问题，该设计将换能器通过斜向导流结构与测量管段集成，两个换能器分别安装在管段两侧的斜向支管内，声波传播路径完全覆盖管道通流截面，可有效避免小管径内流态紊乱带来的测量误差，测量过程无任何节流部件伸入通流截面，不会对管路造成额外压损，也不会截留流体中的杂质，适合测量含有微小杂质的循环水、低粘度药剂等流体。上部的变送显示单元采用模块化快装结构，通过底部的法兰连接座与测量管段的立柱对接，内部信号处理电路板与下部换能器通过屏蔽线缆连接，外壳采用蓝白配色的工程塑料注塑成型，正面设置液晶显示屏与操作按键，可现场实时查看瞬时流量、累计流量数据，也可通过按键完成参数校准、信号调试等操作，外壳防护等级可满足常规室内安装的防尘防水要求，变送单元的接线腔设置在壳体侧下部，预留标准线缆格兰头接口，可直接对接4-20mA信号输出线缆，将流量数据上传至工控系统。设计过程中重点优化了斜向支管的角度与换能器安装位置，通过多次流场仿真调整支管伸入深度，既保证声波传播路径处于管道中心流层，又避免支管结构对管内流态造成扰动，同时将连接部位的密封结构采用径向O型圈密封，避免长期使用过程中出现渗漏问题，整体结构无易损运动部件，日常使用无需定期拆洗维护，可长期稳定运行。
