带传动支架式木材削片设备结构设计

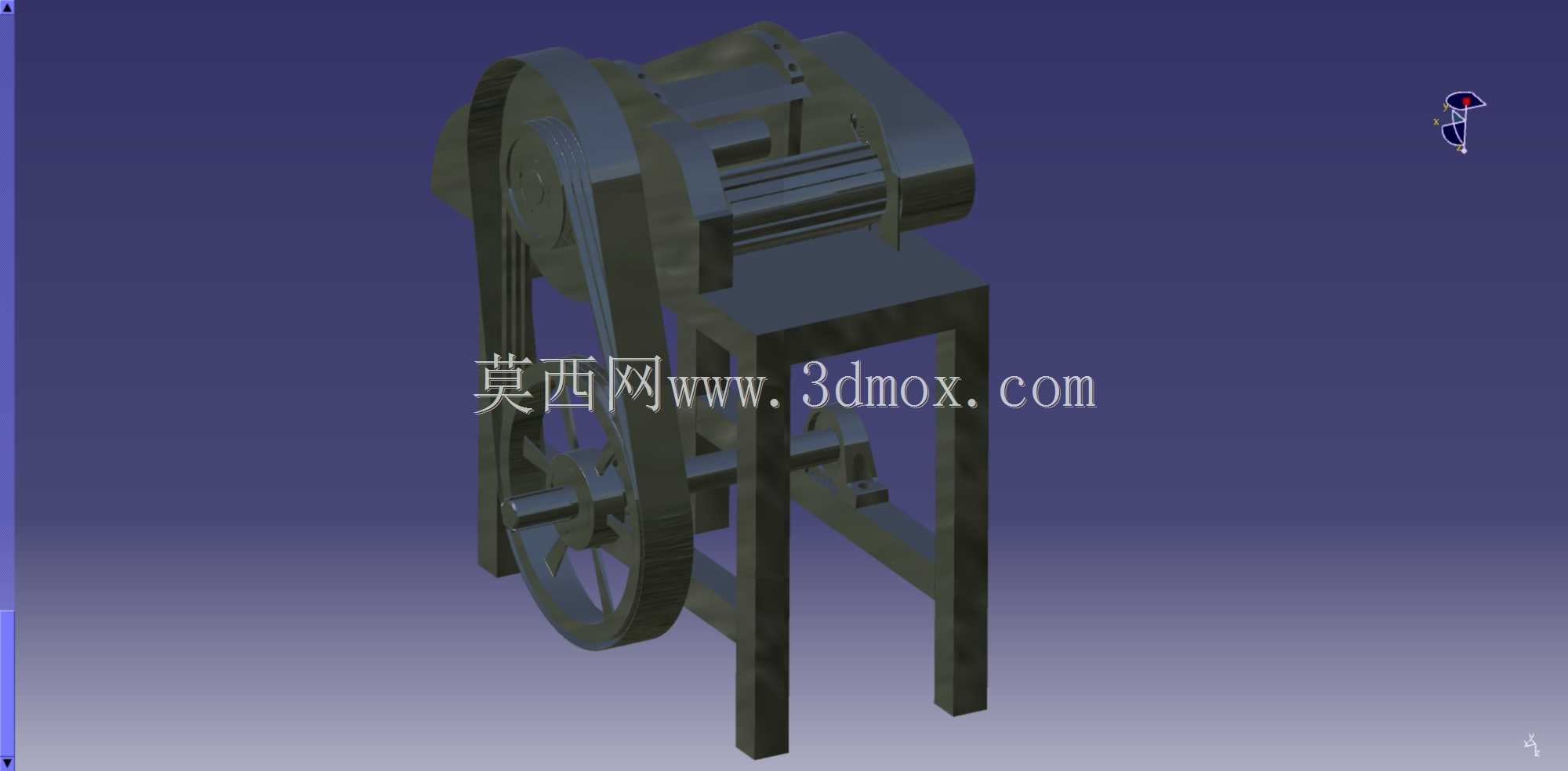

这款削片设备主要面向林区初加工、中小型板材加工厂、生物质燃料预处理车间的木料破碎削片场景，可将小径级原木、枝桠材、木材加工边角料切削成规格均匀的木片，满足后续人造板铺装、生物质制粒、造纸制浆的原料尺寸要求。从结构布局来看，设备采用方管焊接一体式机架作为承载主体，机架立柱与横撑通过满焊连接，底部预留四个地脚螺栓安装孔，安装时需保证机架上平面水平度偏差不超过1.5mm/m，避免带轮运转时出现偏摆抖动；整机安装边界需预留至少1.2m的侧向操作空间，方便日常检查V带张紧度、更换切削刀片，进料侧需预留对应木料输送的接驳空间，出料口可直接对接风送管道或皮带输送机，无需额外转接构件。传动系统采用大直径V带轮减速传动，相比齿轮减速结构，带传动可在切削遇到硬木节疤时起到过载缓冲作用，避免切削辊轴承受刚性冲击损坏，大带轮同时兼具飞轮储能效果，可平衡切削过程中的载荷波动，让电机运行电流更平稳，降低电网冲击。切削腔内部布置有平行安装的飞刀辊，刀片采用楔块压紧结构，更换时只需松开压紧螺栓即可快速拆卸，无需整体拆卸辊轴，日常维护效率更高；进料口设置有导向压料结构，可将送入的木料自动压紧导向至切削位置，避免木料跳动导致的木片厚薄不均。设计过程中优先考虑了林区作业的工况适应性，机架表面做了厚层防锈涂装，可适应高湿度、多木屑粉尘的作业环境，传动部位的护罩采用快拆式结构，日常清理缠绕的木屑、检查带轮磨损情况时无需借助专用工具即可拆卸。设备的重心集中在机架中下部，整机运行时的振动幅度控制在合理范围内，无需额外做重型混凝土基础，硬化平整的水泥地面即可满足安装要求，适合中小型加工场地灵活布置。切削辊的动平衡精度按照G6.3等级设计，出厂前需完成动平衡校验，避免高速运转时产生异常振动，延长轴承与密封件的使用寿命。
