方形法兰安装式拖车牵引连接吊环结构

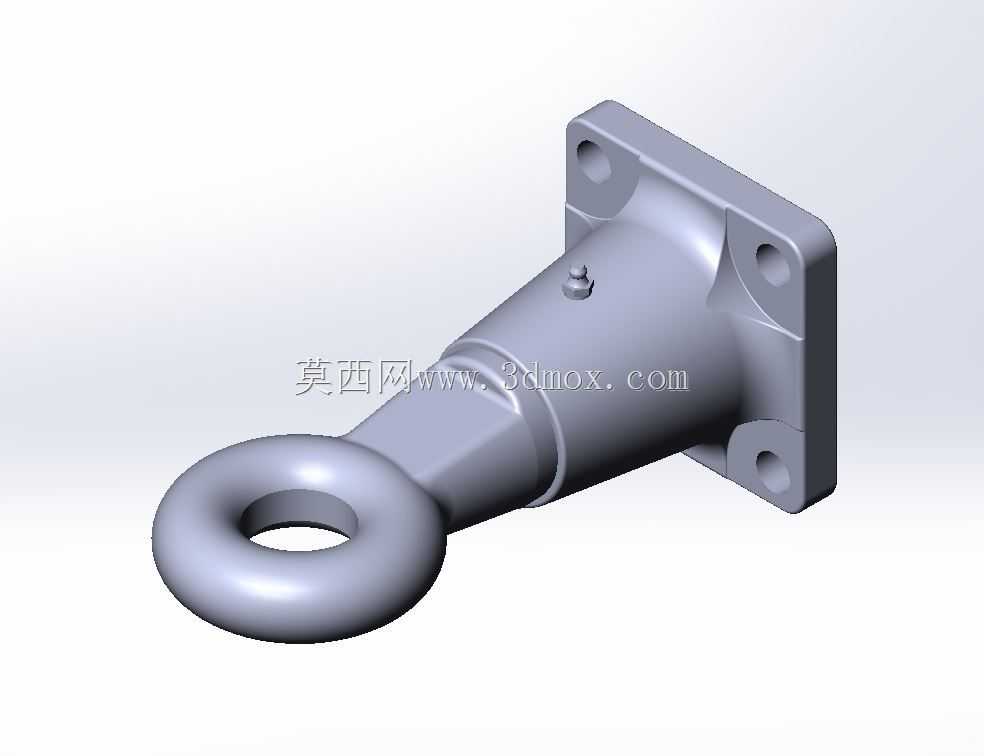

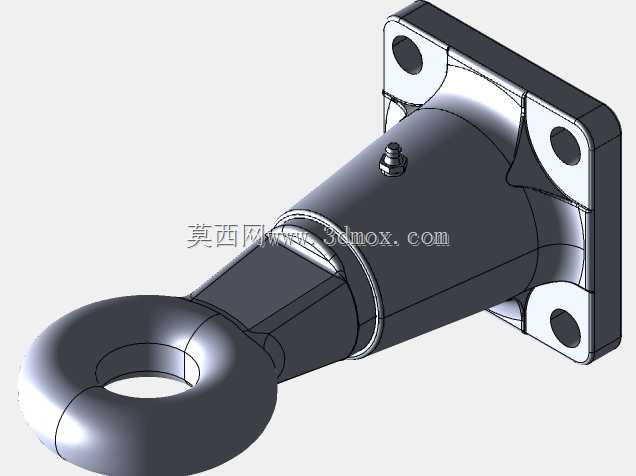

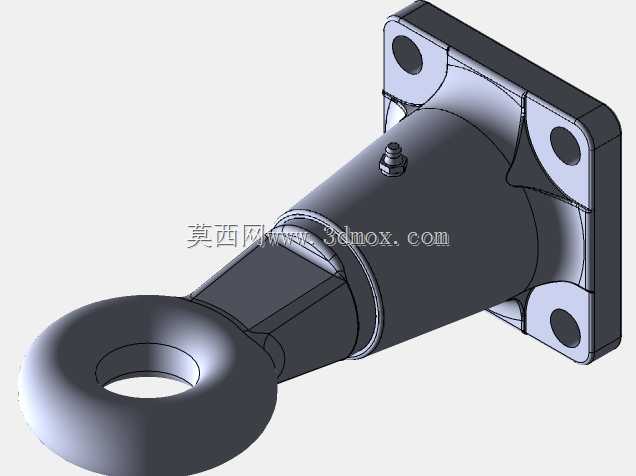

这类带方形安装法兰的牵引孔眼结构，主要应用在拖挂类设备、厂区转运拖车、小型工程作业挂车的前端挂接位置，也可作为重型工装移位、小型设备短途转运时的刚性牵引受力点，核心作用是在牵引端与被牵引物之间形成可靠的刚性连接，传递水平方向的牵引拉力，同时在小角度转向过程中适配挂接端的角度偏移，避免硬连接出现应力集中断裂的问题。从结构设计逻辑来看，安装端采用方形法兰布局，四个安装孔分布在法兰四角，这种布局相比单螺栓吊环，能将牵引拉力均匀分散到四个安装点位，降低单个安装螺栓的剪切载荷，法兰与牵引臂衔接位置做了大圆弧过渡处理，没有尖锐的应力集中棱角，能在承受突发冲击拉力时分散应力，避免衔接位置出现疲劳断裂。牵引臂从法兰端向吊环端做了渐变锥度过渡，既保证了靠近法兰受力端的结构强度，又适当缩减了吊环端的臂身厚度，在不降低整体承载能力的前提下控制了零件自重，臂身侧面预留的小凸台结构，可作为挂接防脱销的定位点位，也可作为牵引角度标识的基准面，方便现场安装时对位调整。端部的环形孔眼采用整圆等截面设计，孔眼内径适配通用规格的牵引销，孔眼与臂身的衔接位置做了加厚处理，这是整个零件受力最复杂的区域，牵引时的拉力、转向时的侧向力都会集中在这个衔接位置，加厚处理配合圆弧过渡，能有效提升该区域的抗疲劳强度。从安装边界来看，方形法兰的安装面为全平面加工，安装时需与被牵引设备的安装基面完全贴合，避免出现间隙导致螺栓受附加弯矩，四个安装孔的孔位公差需控制在合理范围，保证安装时螺栓能顺利穿入，不会出现强行装配带来的内应力。孔眼的中心与法兰安装面的垂直距离经过匹配设计，保证挂接牵引销后，牵引杆处于水平工作状态时不会与法兰端面、设备安装基面发生运动干涉，同时孔眼的厚度尺寸适配常规牵引挂钩的开口宽度，不会出现挂接后间隙过大导致的窜动冲击。在实际选型应用中，这类结构的承载能力需要匹配被牵引物的整备质量，同时要预留足够的冲击载荷余量，尤其是在非铺装路面牵引作业时，颠簸带来的瞬时冲击拉力会远大于平稳牵引时的静拉力，设计时的安全系数取值通常会高于普通静态吊重结构。建模过程中需要重点关注各个过渡圆角的曲率一致性，法兰安装面的平面度要求，以及孔眼内圆柱面的同轴度，这些细节会直接影响零件后续加工的工艺性，以及实际使用过程中的受力表现，避免因建模时的棱角遗漏、曲面不连续导致后续加工出现应力集中隐患，或是装配时出现干涉问题。
