直齿圆柱传动齿轮结构设计方案

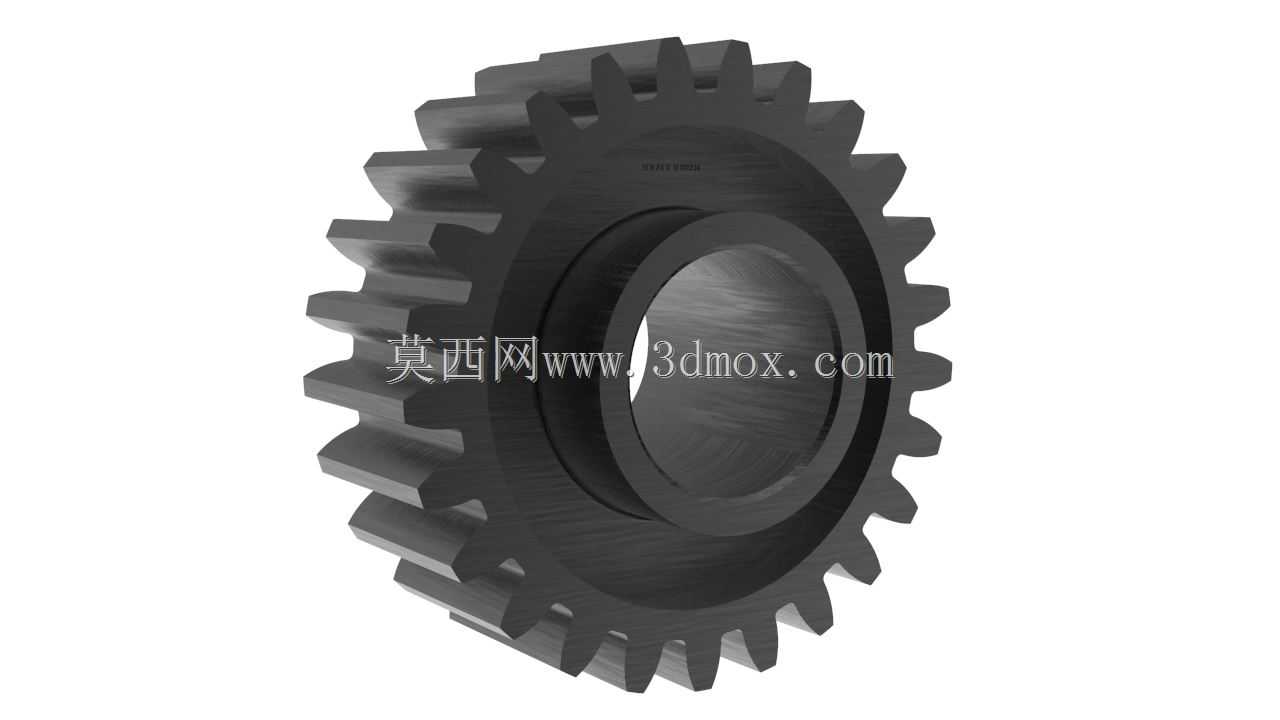

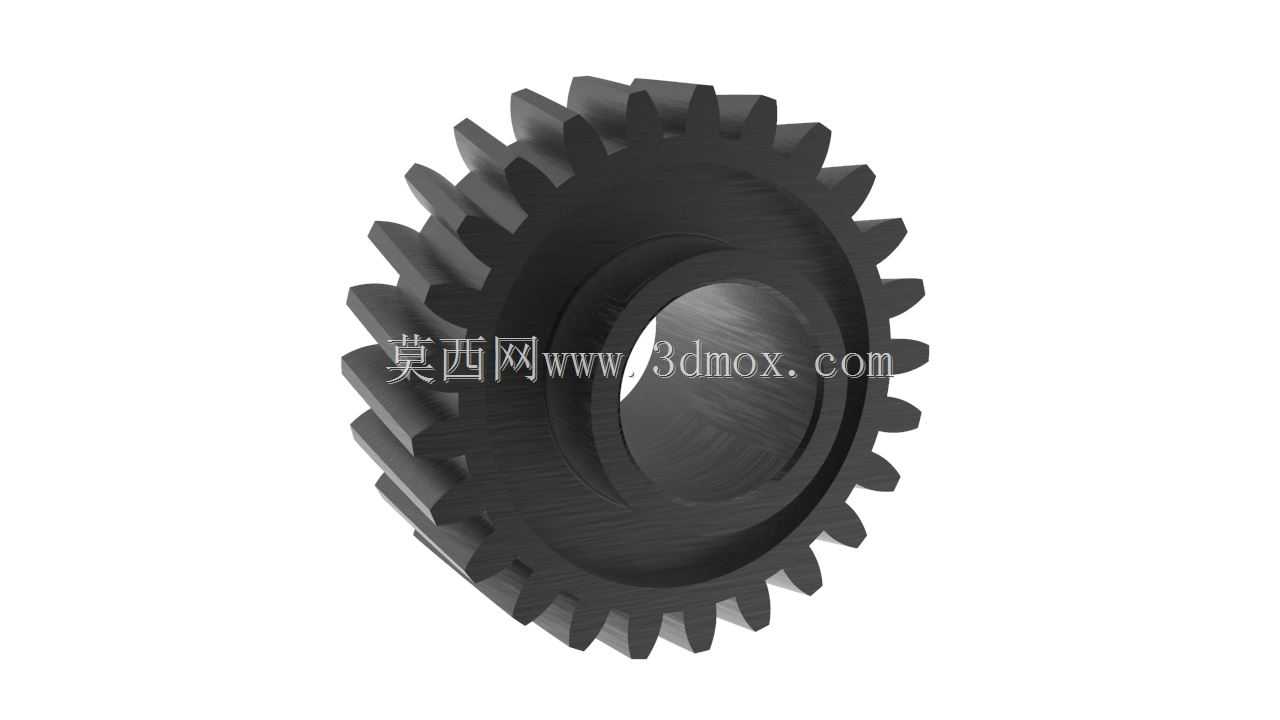

这款直齿圆柱齿轮的设计，核心围绕平行轴间的定传动比动力传递需求展开，在常规中小载荷的工业传动场景中适配性极强，从轻工生产线的输送辊道驱动，到小型机床的进给机构传动，再到农用机械的辅助动力传输单元，都能见到这类齿轮的应用身影。设计阶段首先敲定的是轮齿的齿廓参数，采用标准渐开线齿形以保证啮合过程的平稳性，避免传动过程中出现过大的冲击载荷与噪音，齿顶与齿根的过渡圆角经过反复校核，能有效分散轮齿啮合时的接触应力，降低长期交变载荷下的齿根断裂风险。齿轮中心的安装轴孔采用基孔制公差设计，可与对应规格的传动轴实现过渡配合，轴孔外侧设置的环形凸台结构，一方面能提升齿轮整体的结构刚度，减少高速转动时的轮体形变，另一方面也为轴上的轴向定位提供了贴合基准，安装时可配合轴肩与挡圈实现快速轴向固定，无需额外设计复杂的定位结构。轮体的辐板部分采用等厚度设计，在保证整体结构强度满足额定载荷传递要求的前提下，尽可能控制轮体自身重量，降低转动过程中的转动惯量，减少设备启动与换向时的动力损耗。齿宽的设定经过匹配计算，既保证足够的齿面接触面积来分散传递扭矩带来的压应力，避免齿面过早出现点蚀磨损，也不会因为齿宽过大导致安装时的轴系平行度误差被放大，引发轮齿偏载、局部磨损加剧的问题。实际应用中，这类齿轮通常成对啮合使用，安装时需要严格控制两轴的中心距公差与平行度误差，保证轮齿沿齿宽方向的接触斑点符合装配规范，才能最大化发挥其传动效率高、维护成本低的优势。不同于斜齿轮传动会产生轴向分力的特性，这款直齿轮在传动过程中仅存在径向啮合力，对支撑轴承的轴向承载能力没有额外要求，能简化配套轴系的轴承选型与支撑结构设计，非常适合对结构紧凑性有要求、传动载荷平稳的中低速传动场景。轮齿的加工可采用滚齿后剃齿的工艺路线，能稳定达到常规工业传动要求的精度等级，无需过高的加工成本即可满足批量生产的需求，日常维护仅需定期检查齿面磨损情况、补充润滑脂即可，长期运行的可靠性表现十分稳定。
