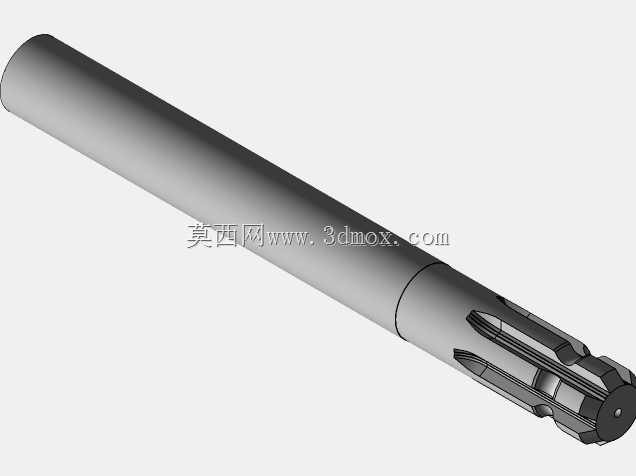

农用拖拉机后置动力输出传动轴结构

在农用动力机械的传动链路里，这类动力输出轴承担着把发动机经变速机构传递的扭矩，输送到后置挂载农机具的核心作用，不管是带旋耕机、秸秆还田机，还是驱动播种机、液压翻转犁的作业单元，都要靠这根轴完成动力衔接。从结构设计来看，轴体采用阶梯变径的整体式布局，长杆段做了表面硬化处理，用来应对长时间高转速运转下的耐磨需求，避免田间作业时泥沙侵入造成的轴面磨损失效；末端的花键结构采用标准齿形设计，和配套农机具的连接套啮合间隙控制在合理范围，既保证扭矩传递时无明显旷量，又能在挂载作业时快速完成对接，不用反复调整对位角度。设计阶段需要重点考虑安装边界的匹配性，轴体的支撑轴颈尺寸要和拖拉机后桥壳体的轴承位完全契合，轴向定位台阶的高度差经过精准核算，装配后不会出现轴向窜动，同时伸出后桥壳体的长度要适配不同型号农机具的连接距离，避免过短导致啮合长度不足打齿，或是过长造成干涉碰壳。实际田间作业场景下，这根轴要承受复杂的交变载荷，旋耕作业碰到硬土块、石块时会产生瞬时冲击扭矩，所以轴的过渡圆角位置做了应力释放处理，减少应力集中导致的断轴风险；末端的锁紧结构采用径向开孔配合销钉固定的方式，防止作业过程中连接套松脱甩出，保障作业安全。不同于普通传动光轴，这类动力输出轴的花键段做了加厚处理，齿面硬度匹配连接套的硬度差，避免长期啮合后出现齿面压溃、磨损过快的问题；轴身的同轴度公差控制在较高精度等级，高速旋转时不会产生明显的径向跳动，减少轴承的额外负载，延长整套传动部件的使用寿命。在做三维建模时，需要重点还原花键的齿形参数、各轴段的直径公差、轴向定位尺寸，以及末端锁紧孔的位置精度，这些参数直接决定了后续加工出的实物能不能直接适配原有拖拉机的安装位，不用二次修配。很多农机维修、改装场景下，这类轴的测绘建模是常见工作，要注意区分不同马力段拖拉机的轴径差异、花键模数区别，不能混用参数，否则装配后会出现动力传递不稳、异常振动的问题，甚至会损坏后桥内部的传动齿轮。
