立式聚乙烯储液罐体结构设计方案

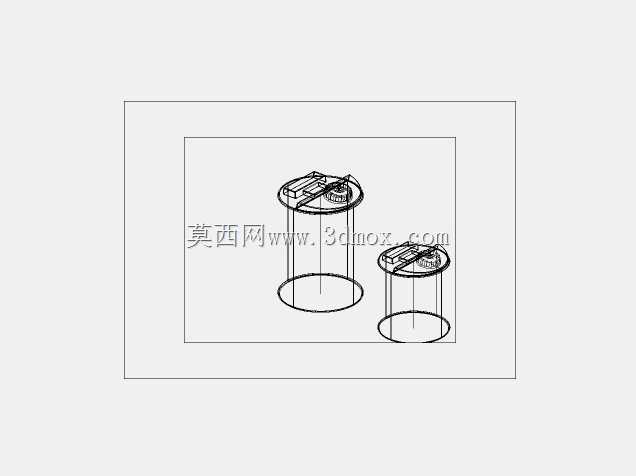

本次呈现的两款立式聚乙烯储液罐体，核心面向常压液体存储场景设计，可覆盖民用给排水、化工助剂暂存、农林水肥存储、食品级原料周转等多领域的落地需求，罐体采用一体滚塑成型的结构逻辑，从根源上规避焊接接缝带来的渗漏风险，适配多数弱酸碱、水性介质的长期存储要求。两款罐体分别对应1000L与500L的额定容积，设计阶段优先考虑了现场安装的边界适配性，罐体主体为等直径直筒结构，底部做圆弧过渡收底，无需额外配套焊接支架即可直接放置在平整硬化地面，安装时仅需保证地面水平度误差不超过千分之三，就能满足满载状态下的稳定性要求，无需额外做地脚固定，大幅降低现场施工的复杂度。罐体顶部预留的人孔与接口安装位，采用凸台加厚结构设计，可根据实际使用需求装配进料管、溢流管、呼吸阀、液位检测组件，接口位置的加强筋做了环形辐射布置，避免长期使用后接口处出现应力开裂问题；罐体侧壁厚度从顶部到底部呈梯度递增，底部壁厚比顶部高30%，匹配液体静压随深度增加的受力特性，在控制整体材料用量的前提下，保证罐体满载时的结构强度，避免长期使用出现鼓胀变形。从建模逻辑来看，整体结构优先保证曲面的连续性，直筒段与底部圆弧、顶部凸台的衔接处均做了圆角过渡，减少应力集中点，两款罐体的顶部操作平台结构做了通用化设计，操作踏板、护栏的安装孔位完全一致，可实现配件的通用互换，降低生产开模与后期维护的配件成本。实际选型应用时，可根据现场的空间高度、存储介质总量灵活选择对应容积的罐体，罐体外部无突出的尖锐结构，运输过程中可通过叠放减少占用的物流空间，安装后可通过侧壁预留的卡箍位快速装配出料阀门，无需现场对罐体做二次打孔加工，避免破坏聚乙烯层的整体防腐性能。这类聚乙烯罐体相比传统金属储罐，自重仅为同容积钢制储罐的15%左右，搬运安装无需大型吊装设备，两到三名作业人员即可完成就位安装，尤其适合空间狭窄、吊装条件受限的车间、山地农林种植区域使用，同时聚乙烯材质本身的绝缘特性，也可用于部分对静电防护有要求的特殊介质存储场景，设计阶段也充分考虑了户外使用的耐候性，外壁材料添加抗紫外线组分，长期露天放置也不易出现材质脆化问题。
