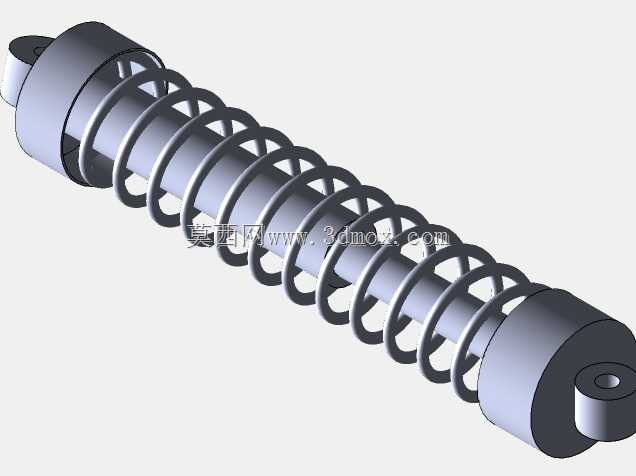

圆柱螺旋弹簧悬挂式缓冲减震组件结构

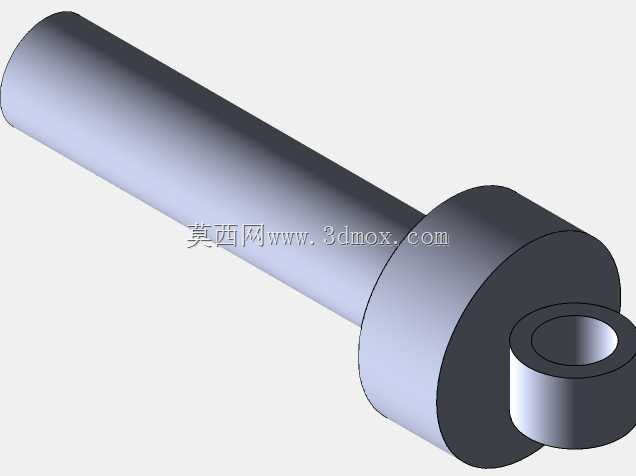

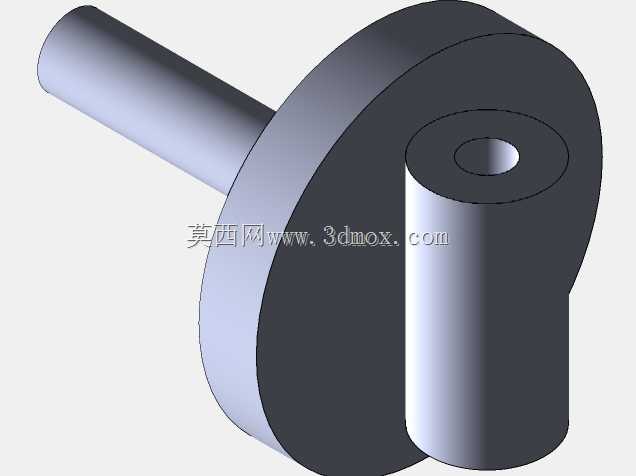

这类带圆柱螺旋弹簧的缓冲减震结构，在各类行走类设备的悬挂系统、工业设备隔振工位中应用十分广泛，核心作用是吸收运行过程中产生的冲击动能，衰减往复振动幅度，避免刚性冲击直接传递到设备主体结构，既可以提升设备运行的平稳性，也能延长核心结构件的疲劳寿命。从结构设计逻辑来看，组件采用同轴布局的螺旋弹簧作为核心弹性承载元件，弹簧两端搭配带安装孔的端座结构，端座一方面对弹簧两端起到径向限位作用，避免弹簧在受压过程中出现侧向偏移、错位脱出的问题，另一方面预留的同轴安装孔位可以直接通过销轴与上下连接支座铰接，适配摆动工况下的角度变化，不会因为连接端的角度偏转产生额外的卡滞应力。设计过程中需要重点匹配弹簧的刚度参数，根据实际承载的额定载荷、极限冲击载荷确定弹簧的线径、中径、有效圈数以及自由长度，保证在额定工作行程内弹簧不会出现并圈压并的情况，同时预留足够的缓冲余量应对突发的大冲击载荷。端座的安装边界需要适配配套设备的连接耳板尺寸，端座的外径要略大于弹簧的外径，保证弹簧端面可以完全贴合在端座的支撑面上，避免弹簧端面局部受力导致的早期断裂。安装时需要保证上下端座的同轴度偏差控制在合理范围内，避免弹簧受偏载导致的弹力不均、单侧磨损加剧的问题，这类结构不需要额外的导向轴辅助定位，依靠两端端座的限位即可保证弹簧的压缩轨迹稳定，整体结构紧凑，安装维护便捷，既可以用于小型非道路行走设备的前桥悬挂减震，也可以用于工业生产线上的振动工位隔振、小型输送设备的缓冲支撑，在选型适配时只需要根据实际安装空间调整弹簧的长度与刚度参数，端座的安装孔位可以根据配套销轴的直径做对应调整，不需要大幅改动整体结构布局。弹簧的表面处理可以根据使用环境选择对应的防锈工艺，在潮湿多尘的工况下可以搭配防尘套结构，避免杂质进入弹簧缝隙加剧磨损，端座与弹簧接触的端面需要做平整处理，保证弹簧受力均匀，铰接孔内可以根据需求加装衬套，降低铰接位置的磨损速率，延长整体组件的使用寿命。
