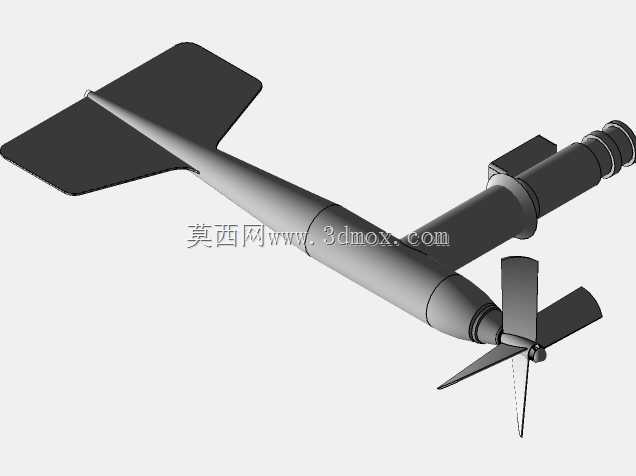

螺旋桨式风速风向传感装置三维结构

在野外气象站、风电场测风点位、港口环境监测、高层建筑风载荷测试等场景中，这类螺旋桨式风监测设备是获取实时风况数据的核心传感单元，区别于传统杯式风速计，它可同步完成风速与风向两个维度的参数采集，无需搭配独立的风向尾翼分体结构，整体集成度更高，适配长期无人值守的户外部署需求。从结构设计逻辑来看，设备前端采用四叶片螺旋面螺旋桨作为风速感应部件，桨叶的翼型截面经过气动优化，低风速下即可启动旋转，转动过程中带动内置的信号发生单元产生交流正弦波电压信号，信号频率与实时风速呈线性对应关系，后端的尾翼结构作为风向感应部件，整体重心与旋转轴重合，可在风场作用下自动对准来风方向，尾翼转轴内置精密电位计，将叶片偏转角度转换为对应电信号，实现风向角度的精准输出。设备主体外壳采用耐紫外线老化的工程塑料注塑成型，所有外露的固件、安装接口均采用不锈钢材质搭配阳极氧化铝配件，可耐受沿海高盐雾、西北强紫外线、高低温交变等复杂户外环境，避免长期使用出现锈蚀、老化开裂等问题。安装边界上，设备预设标准1英寸管道安装接口，可直接适配通用气象站的横臂安装支架，安装时需保证前端螺旋桨无遮挡，周围避开建筑、树木等扰流结构，设备整体的旋转段阻尼经过调校，风向响应延迟控制在工程允许范围内，不会出现尾翼摆动过冲或者迟滞卡滞的问题。信号输出层面，该结构对应型号可提供标准的4-20mA电流信号输出，适配工业级数据采集模块的输入要求，无需额外配置信号转换电路，布线时可直接接入现场的采集终端，降低现场施工的接线复杂度。建模过程中需要重点关注螺旋桨叶片的曲面顺滑度，保证翼型截面从叶根到叶尖的扭转角度连续过渡，尾翼与主体的旋转同轴度需要严格控制，避免出现旋转偏心导致的测量误差，主体外壳的分段接缝处要预留密封结构的安装位置，还原实际产品的防水设计逻辑，安装接口的螺纹尺寸、配合公差要符合通用管道安装的标准规范，保证模型可直接用于后续的安装支架适配、风场仿真分析等工程场景。
