平行梁式四组应变称重传感器结构

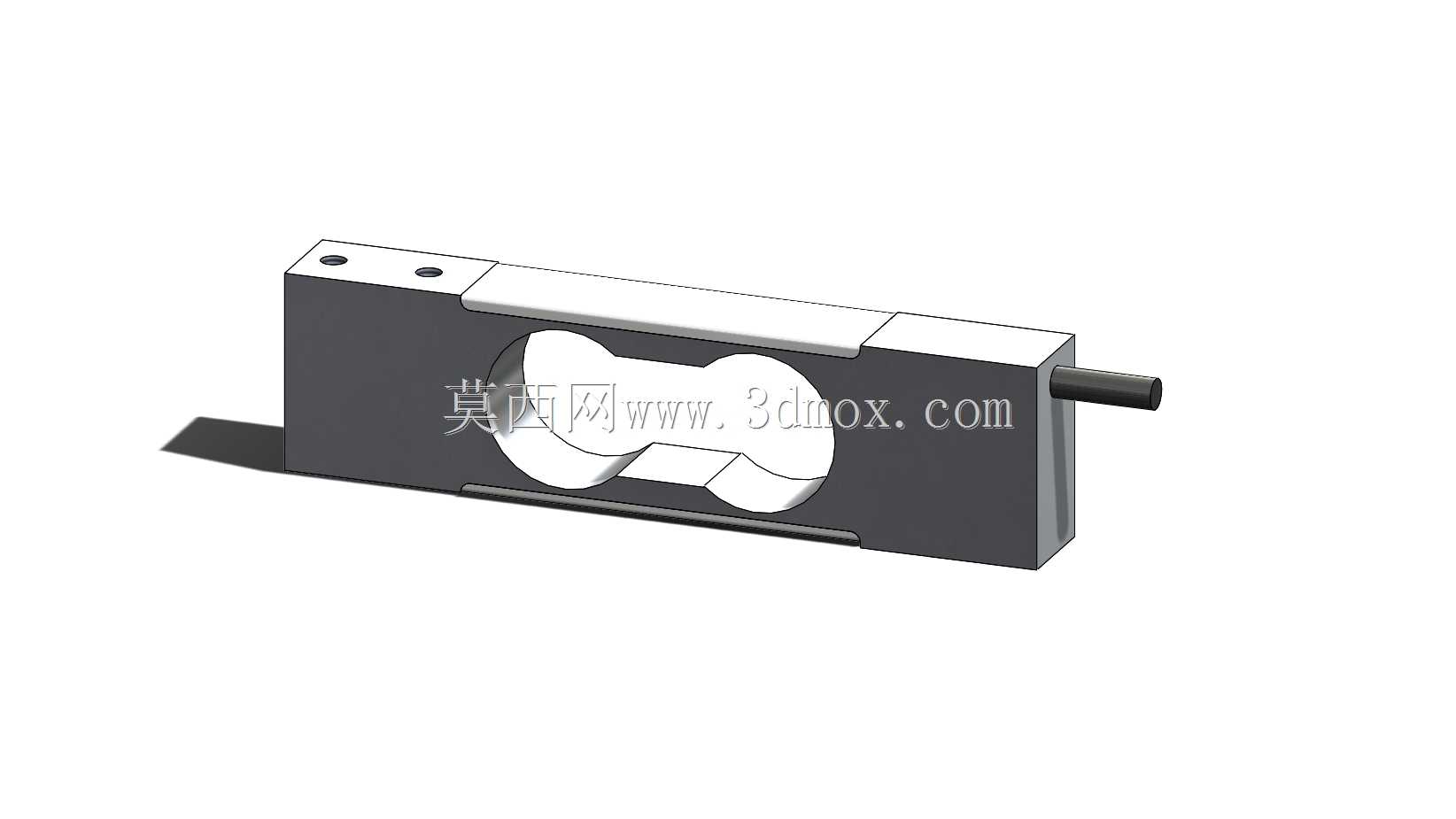

这款平行梁结构的测力元件，核心采用四组应变敏感区布局，是小量程静态称重场景里应用极广的检测部件，常见于桌面电子秤、小型定量包装设备、实验室精密称量台、工业在线检重工位的力值采集环节，负责将承载面的载荷变化线性转换为可被采集模块识别的电信号，为后端称重控制、重量分选、定量给料提供精准的力值数据支撑。从结构设计逻辑来看，整体采用长方体梁式主体，中部对称开设的双圆弧镂空结构是核心的应变集中区，这种设计能让梁体受载时的形变均匀集中在应变片粘贴区域，避免非测量方向的应力干扰，保证输出信号的线性度与抗偏载能力，四组敏感元件的对称排布，能有效抵消加载点偏移带来的测量误差，即使被测物体放置位置偏离承载面中心，也能输出稳定的测量值，适配生产线上物料摆放位置不固定的实际工况。主体两端设置的安装定位孔，用于将传感器本体固定在设备基座上，上方的平整安装面用于固定承载托盘或称重平台，侧向引出的信号线缆走线方向与梁体长度方向平行，安装时可预留足够的线缆弯曲半径，避免长期受载振动导致线缆根部断裂。从安装边界来看，梁体的整体厚度与宽度适配常规小量程称重设备的安装空间，安装时需保证两端固定面的平面度公差，避免安装应力导致梁体产生初始形变，造成零点漂移；中部应变区需要预留足够的形变间隙，不能与周边结构件发生触碰，否则会直接导致测量值失准。这类传感器的额定载荷覆盖几百克到几十千克的常用小量程区间，应变区的结构经过有限元应力校核，在满量程载荷下的形变量控制在弹性形变安全区间内，长期循环加载也不会出现塑性形变，保证长期使用的测量稳定性。在设备选型匹配时，需要根据实际承载的最大重量、安装空间尺寸、偏载工况占比来选择对应量程的型号，安装时要在固定面加装薄型防滑垫片，避免设备运行中的振动导致固定螺栓松动，影响测量精度。建模过程中对应变区的圆弧过渡做了细化处理，还原了实际加工中的圆角特征，避免应力集中的结构缺陷，同时还原了线缆引出端的防护结构、安装孔的沉头特征，能直接用于称重设备的整体装配干涉检查、安装工位的结构布局设计，减少选型阶段的尺寸核对工作量。
