带自动隔膜阀的80NB过滤容器管路组

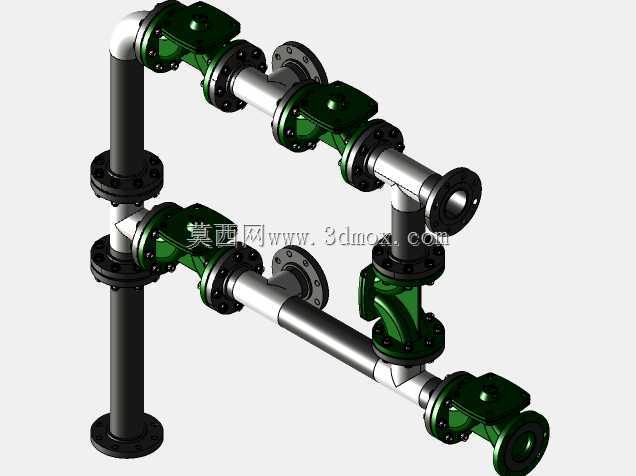

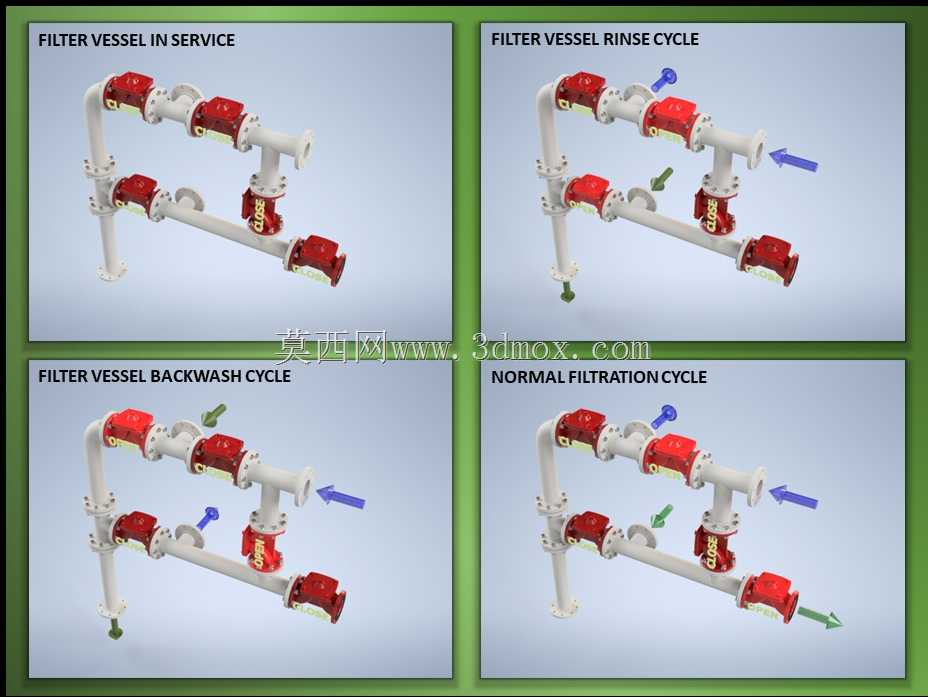

这套管路组件主要适配工业流体过滤场景，常见于水处理、化工介质预处理、轻工制程的过滤工段，承担过滤容器不同工况下的流路切换功能，替代传统分散安装的单阀组，减少现场配管的焊接工作量与泄漏点。整套阀组围绕过滤容器的四个核心工作状态设计流道：正常过滤状态下，待处理介质从容器上部入口进入，穿过滤芯后从下部出口送出，此时对应管路的隔膜阀处于开启位，反冲洗、漂洗管路的阀门保持截断，避免介质串流；当滤芯压差达到设定阈值需要反洗时，流路自动切换，反洗介质从容器下部反向冲入，裹挟滤饼从排污口排出，此时对应排污阀、反洗进水阀开启，正常进出水阀截断；漂洗工况则是在反洗完成后，用洁净介质冲净容器内残留的反洗废液，避免污染后续过滤的物料；待机状态下所有阀门保持截断，切断容器与上下游管路的连通，方便设备检修与滤芯更换。设计阶段优先考虑了安装边界的紧凑性，整套阀组采用集成式排布，将四个工况对应的阀门集中布置在容器侧方的管架上，横向占用空间控制在80NB管径对应的常规安装距范围内，管路转弯处采用标准弯头衔接，避免急弯造成的流阻激增，隔膜阀选用直通式结构，流道无死角，适配含少量颗粒的介质工况，减少阀腔积料的风险。安装接口统一采用法兰连接，与上下游管路、过滤容器的对接公差符合通用管路安装标准，现场无需额外加工适配接头，阀组的操作端全部朝向巡检通道一侧，方便日常手动操作与状态核对，管路支架预留了减震垫安装位，可抵消介质流动时产生的管路振动，避免长期运行后法兰螺栓松动。每个阀门的启闭状态通过流向箭头做了可视化标识，现场运维人员无需对照图纸即可快速判断当前流路是否匹配工况，管路上预留了压力检测接口，可直接安装压差表监测滤芯堵塞情况，无需后期在管路上开孔焊接。整套结构的受力点全部集中在底部支架上，阀门与管路的重量不会传递到过滤容器的接口上，避免长期载荷造成容器接口变形泄漏，管路内壁做了光滑处理，减少介质流动时的阻力损失，适配的介质温度、压力范围覆盖常规工业水、弱腐蚀性化工流体的使用需求，可直接套用在同规格的过滤容器改造或新建设计中，减少重复建模的工作量。
