工业法兰连接旋启式止回阀结构设计

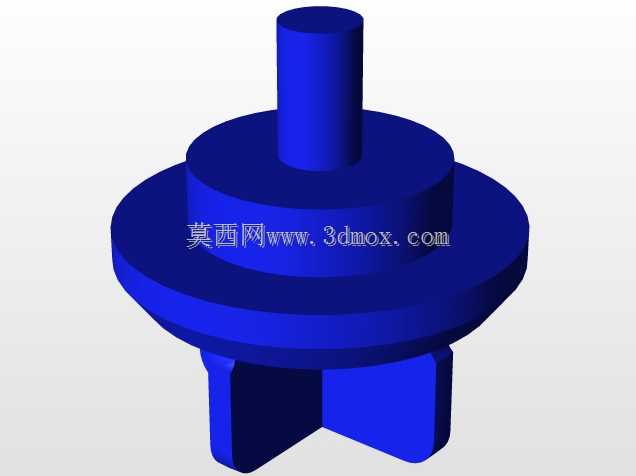

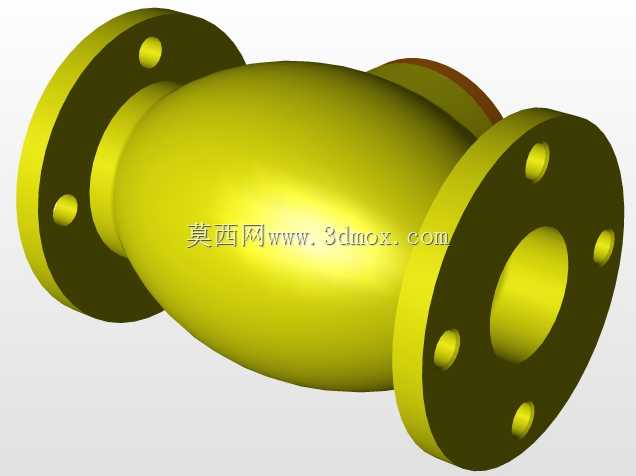

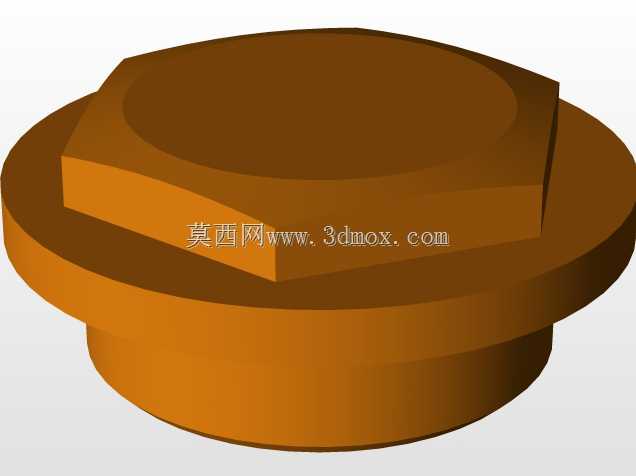

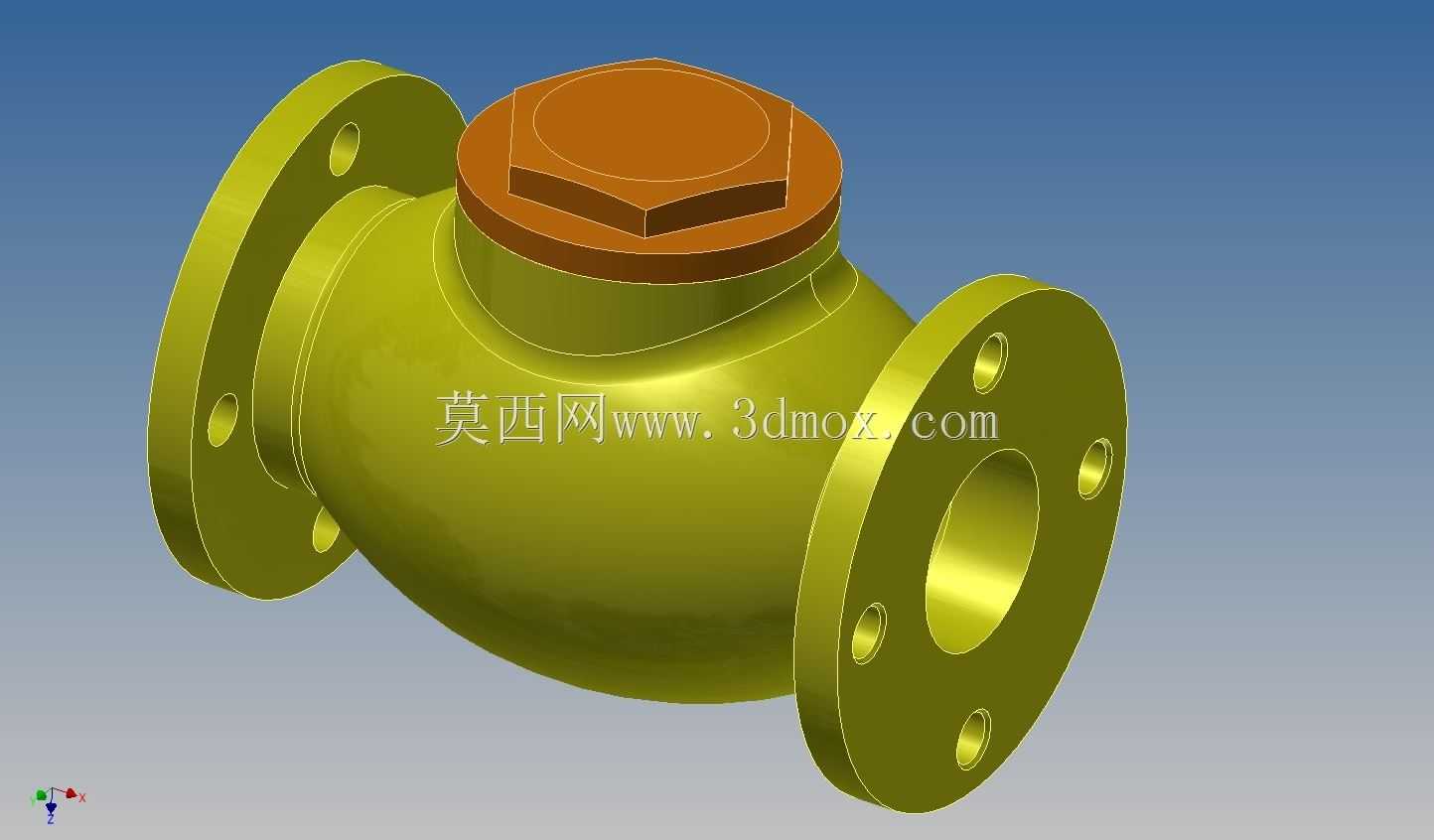

在工业流体输送管路系统中，这类法兰连接的止回阀是极为常见的管路控制元件，主要作用是避免管路内的介质出现反向流动，防止下游介质倒流冲击上游设备、引发泵组反转或者介质泄漏等工程问题，广泛应用在给排水、暖通循环、化工介质输送、油气输送等不同工况的管路上。从结构设计来看，该阀体采用球形中空腔体结构，相比直通式腔体，能给内部阀瓣提供更充足的摆动空间，降低介质正向流通时的流阻，同时也能减少介质内杂质对阀瓣密封面的直接冲刷，延长密封件的使用寿命。两端的法兰连接结构遵循通用管路法兰的安装尺寸规范，法兰盘上均匀分布的螺栓孔可匹配同压力等级的管路法兰，安装时只需对齐法兰密封面，加装密封垫片后穿入螺栓紧固即可完成装配，不需要额外加工焊接接口，适配性强，后期维护拆卸也十分便捷。顶部的阀盖采用外六角压紧式结构，既可以通过标准扳手完成紧固密封，也能在检修时快速拆卸，直接对腔体内部的阀瓣、密封件进行更换，不需要将整个阀体从管路上切割拆除，大幅降低现场运维的工作量。设计过程中，首先要确定阀体的公称通径与压力等级，以此推导法兰盘的外径、螺栓孔分布圆直径、螺栓孔数量与孔径，同时要保证腔体内部的流道通径不小于公称通径，避免通径缩窄引发的流阻增大、压损过高问题。阀体壁厚的计算需要结合对应压力等级下的材料许用应力，保证在额定工作压力下不会出现变形、开裂，同时兼顾铸造工艺的成型要求，避免壁厚突变引发的铸造缺陷。阀盖与阀体的连接密封面设计有定位止口，装配时可快速对齐，同时保证密封垫片的压缩量均匀，避免出现偏压泄漏的问题。从安装边界来看，该类止回阀对安装方向有明确要求，必须保证介质流向与阀体上的标识方向一致，同时要预留足够的顶部操作空间，保证后期拆卸阀盖时扳手有足够的活动行程，法兰两侧的管路要做好同轴度校正，避免强行对接导致法兰密封面受力不均，运行过程中出现渗漏。正向流通时，介质压力推动阀瓣绕转轴抬起，介质可顺利通过腔体；当介质出现反向流动趋势时，阀瓣在介质压力与自身重力作用下回落，贴合密封面切断流道，实现自动止回的功能，不需要额外的人工操作或者动力驱动，依靠管路自身的介质压力即可完成动作，可靠性高，适合长期无人值守的管路工况。
