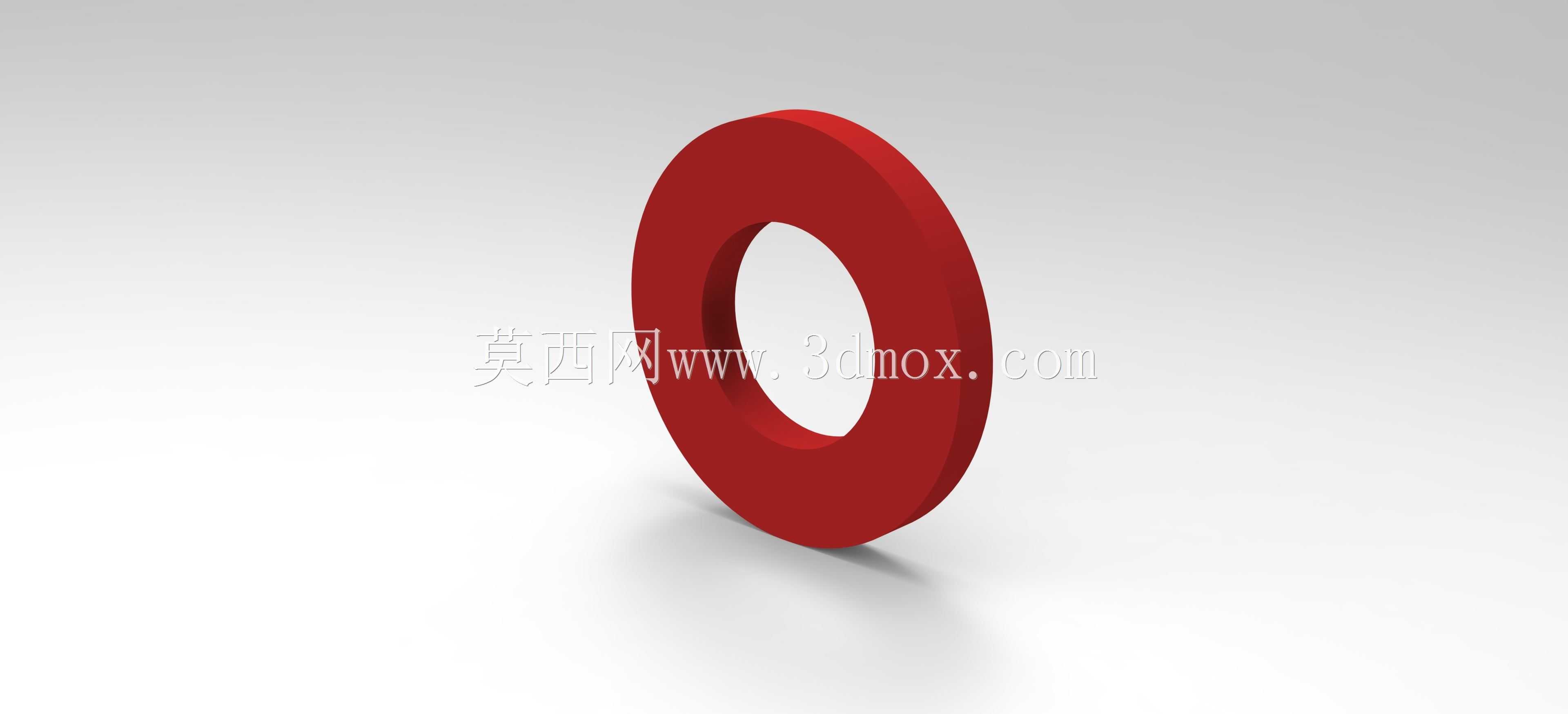

DIN125a系列平垫圈M1至M22规格设计

在各类机械装配、钢结构连接、家电组装、电气柜安装等场景中，平垫圈是最容易被忽略却又不可或缺的基础连接件，这套覆盖M1到M22全规格的DIN125-a型平垫圈，完全贴合德标平垫圈的尺寸公差要求，适配对应公称直径的公制螺栓、螺钉使用。很多新手结构工程师在做装配设计时，经常会忽略垫圈的安装边界，要么预留的沉孔深度不够，要么垫圈外径和周边安装结构产生干涉，这套模型在建模时就严格遵循标准的尺寸链要求，每个规格的内径、外径、厚度都对应标准公差区间，安装时不需要额外做尺寸修正，直接调用就能匹配对应螺栓的穿装需求。从实际使用场景来看，这类平垫圈的核心作用首先是分散连接件表面的压应力，当螺栓拧紧时，螺母或螺栓头的压紧力会通过垫圈均匀传递到被连接件表面，避免软质被连接件比如铝合金型材、工程塑料件表面被压溃，尤其是在薄板连接场景下，没有垫圈的话拧紧力矩稍大就会在板材表面压出凹痕，甚至造成板材变形。其次是调整装配间隙，在一些累计公差导致的装配面贴合不严的位置，选用对应厚度的平垫圈可以快速补偿尺寸偏差，不需要额外加工修配零件，大幅提升现场装配效率。还有一个容易被忽略的作用是防护，在经常需要拆卸维护的连接位置，垫圈可以避免螺栓反复拆装时刮花被连接件的表面涂层，尤其是钣金喷涂件、阳极氧化铝件的装配场景，加装垫圈能长期保持安装面的外观完整性。设计这套模型的时候，没有做多余的工艺修饰，完全还原平垫圈的实际结构形态，环形截面的边缘做了标准的去毛刺倒角处理，不会出现锐边割手的问题，也避免安装时划伤螺栓螺纹或者被连接件表面。每个规格的模型都做了独立的参数化特征，工程师在做选型设计时，可以直接根据所用螺栓的公称直径调用对应规格，不需要反复核对尺寸表，也能直接导出到装配体中做干涉检查，提前排查安装时可能出现的空间冲突。比如在做洗衣机内部结构装配时，电机固定、滚筒支架连接、外壳钣金拼接的位置，都会用到不同规格的这类平垫圈，小到M1的电气元件固定螺丝，大到M22的主承重支架连接螺栓，都能匹配对应的垫圈规格，不需要单独绘制每个尺寸的垫圈模型，能节省大量重复建模的时间。另外在做管路法兰连接、设备机架组装、自动化线体安装的场景下，这套全规格垫圈也能覆盖绝大多数的常规连接需求，模型的尺寸精度完全满足工程出图、装配仿真、3D打印样件验证的要求，不会出现模型和实际采购标准件尺寸不符的问题，避免后期生产装配时出现错装、干涉的情况。
