叠层式橡胶卡接固定安装板结构

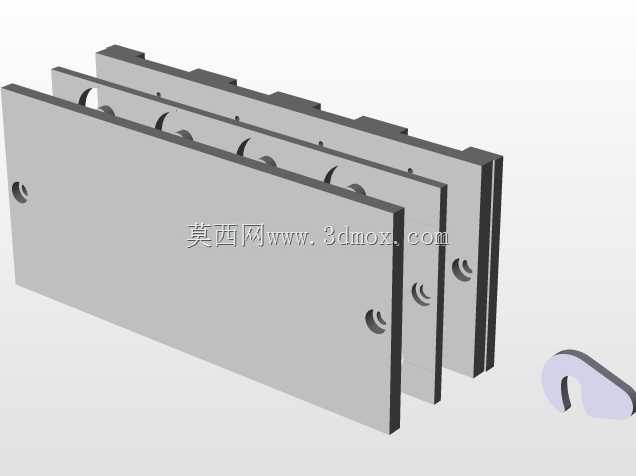

这类叠层卡接结构常应用在需要柔性缓冲的工位固定场景中，比如输送线侧边的工件导向限位、工装夹具的柔性抵接部位，或是设备外壳内部的线束、小型元件的卡位固定，相比刚性金属卡件，搭配橡胶接触件的结构能避免硬接触刮伤工件表面，同时能吸收设备运行过程中产生的小幅振动，减少卡接位置的松脱概率。从结构设计来看，三块平行排布的板件采用等间距叠放布局，每块板的侧边都预留了半圆型卡接槽，槽位的弧度与配套橡胶卡钩的外径完全匹配，安装时橡胶卡钩从板件侧方卡入槽内，依靠橡胶自身的弹性形变完成锁紧，不需要额外加装螺丝、销钉等紧固件，拆装效率比传统螺纹连接高不少，适合需要频繁更换调整工位的生产线场景。板件顶部的凸起定位块是安装时的限位结构，安装时凸起块卡入安装基座的预留凹槽内，能限制板件沿长度方向的窜动，板件厚度方向的公差控制在0.1mm以内，叠装后相邻板件的间隙保持均匀，不会出现卡接槽错位导致橡胶卡钩无法装入的问题。设计时特意将卡接槽设置在板件的侧边缘而非板面中间，一方面是减少板面的开孔面积，保证板件整体的结构强度，另一方面侧方卡装的方式不需要在板件后方预留操作空间，在安装空间狭窄的设备内部也能顺利完成装配。板件的边缘都做了小尺寸倒角处理，避免装配时锋利的板边割伤操作人员或是刮破配套橡胶件的表面，每块板上的卡接槽位置度公差控制在0.05mm，叠装后所有槽位处于同一条直线上，保证橡胶卡钩穿入时能顺畅卡合，不会出现卡滞。这类结构的安装边界比较灵活，既可以多块叠装组合使用，适配不同宽度的工件限位需求，也可以单块独立安装，作为小型元件的固定卡位，橡胶卡钩的弧形接触面能和被固定件的外表面充分贴合，接触面积比点状顶丝大很多，固定时不会在工件表面留下压痕，适合对表面质量要求较高的塑胶件、钣金件的工位固定场景。
