电机端盖杯形防护结构设计

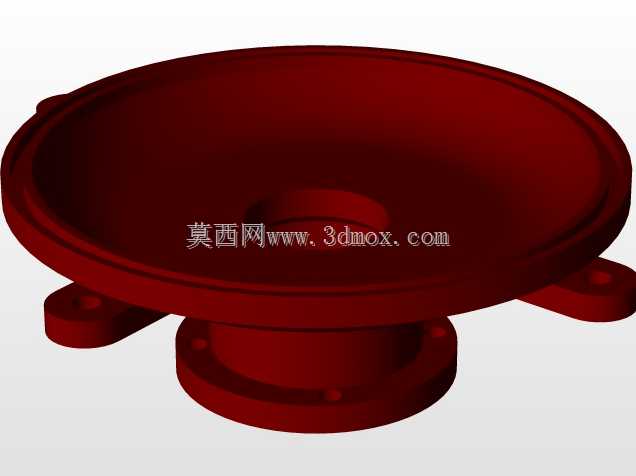

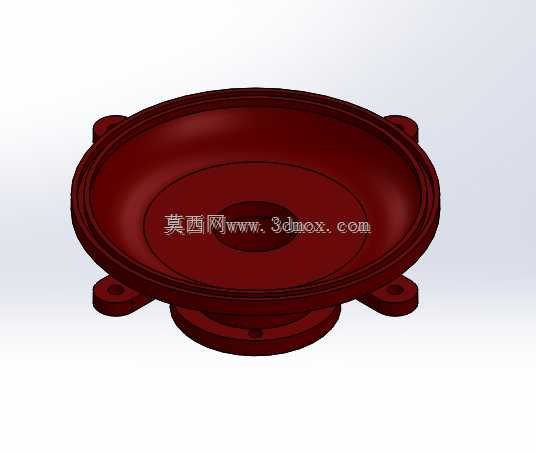

这类杯形端盖结构主要应用在中小型交直流电机的非输出端防护场景，日常在小型输送线驱动电机、风机配套电机、小型机床进给驱动电机上都能见到同类型结构，核心作用是罩住电机尾部的绕组端部、轴承外圈以及内置的散热风轮，避免运行过程中外界粉尘、切削液飞溅、杂物卷入电机内部造成绕组短路或者轴承卡滞故障。从结构设计逻辑来看，整体采用深腔杯形造型，腔体内壁预留的环形台阶是用来适配电机定子壳体的止口配合，装配时止口位置可以保证端盖与定子的同轴度，避免后续装配后转子出现扫膛问题；底部中心的凸台结构是轴承室的安装位，尺寸公差需要匹配对应型号深沟球轴承的外圈配合精度，凸台的高度刚好能顶住轴承外圈端面，限制轴承运行过程中的轴向窜动量。端盖周向均匀分布的四个带安装孔的凸耳，是整个端盖的受力安装位，凸耳与杯身主体之间做了圆弧过渡加强，避免电机运行振动过程中凸耳根部出现应力集中断裂的问题，安装孔的孔径与孔位分布完全匹配对应机座号电机壳体的安装螺柱位置，装配时不需要额外做孔位修正就能直接对位锁紧。设计过程中需要重点控制几个边界尺寸：首先是杯腔的内部深度，要保证能完全容纳绕组端部的伸出长度，同时给尾部风轮预留足够的转动间隙，避免风轮旋转时刮蹭端盖内壁产生异响；其次是止口的配合公差，一般采用小间隙配合既能保证装配顺畅，又能控制端盖与定子的同轴度误差在允许范围内；另外轴承室的圆柱度公差需要严格控制，不然会导致轴承外圈装配后变形，运行时出现噪音大、温升超标的问题。端盖的外表面没有做多余的造型设计，边缘位置都做了圆角钝化处理，既可以避免装配时划伤操作人员，也能减少铸造或者注塑成型过程中的应力集中问题。这类结构如果是采用金属材质制作，一般会选用压铸铝合金或者灰铸铁材质，压铸铝材质重量轻、散热性好，适合对重量有要求的配套设备，灰铸铁材质减震性好，适合运行振动较大的重载工况；如果是采用工程塑料制作，一般会选用加玻纤的尼龙材质，成本更低、绝缘性好，适合小型低压直流电机的配套使用。实际选型使用时，除了核对安装孔位、轴承室尺寸、止口直径这些核心安装尺寸，还要注意端盖的密封结构，部分需要在潮湿或者多粉尘环境使用的场景，会在止口位置预留密封胶圈的安装槽，装配时加装O型密封圈就能提升整体的防护等级，满足IP54及以上的防护要求。
