带法兰90度弯管连接结构

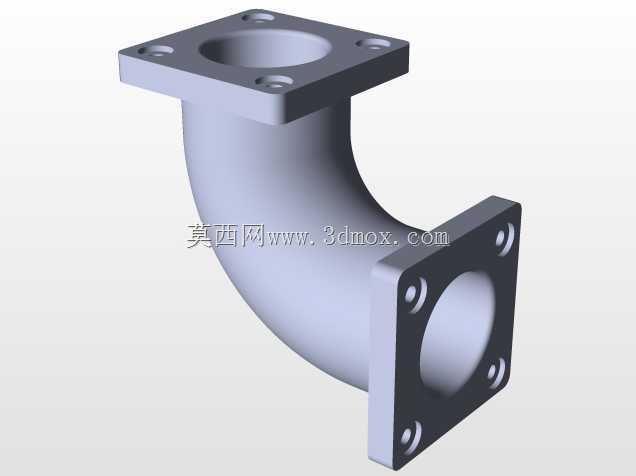

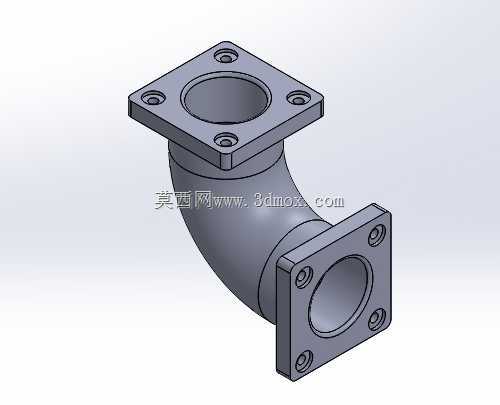

这类带方形法兰的90度弯管连接件，在工业管路系统里的应用场景十分广泛，不管是液压站的油路排布、气动系统的气路转向，还是小型化工流体输送管路的变向衔接，都能见到这类结构的身影。不同于普通螺纹连接的弯头，法兰式连接的密封可靠性更高，能承受更高的管路压力，也更适合需要定期拆装维护的管路节点。从功能特性来看，这个弯管的两端都采用了方形法兰结构，每个法兰面都预留了四个螺栓安装孔，安装时可以通过螺栓将弯管两端分别与对应管路的法兰盘锁紧，中间加装密封垫片就能实现可靠密封，避免管路内的流体泄漏。弯管的流道采用圆弧过渡设计，没有直角转折的突兀结构，能大幅降低流体流经转向处的阻力，减少管路内的紊流和压力损失，这对于输送粘度较高的流体或者对压力损失敏感的气动、液压系统来说尤为重要。在设计思路上，首先要确定的是弯管的通径尺寸，通径需要匹配对接管路的内径，保证流体流通截面一致，避免出现通流截面突变造成的流阻增大。两端法兰的安装孔位需要严格遵循对应法兰的安装标准，孔位的中心距、螺栓孔的直径都要和对接件完全匹配，否则现场安装时会出现孔位对不齐无法装配的问题。弯管的弯曲半径不能过小，否则不仅会增加流阻，还会在弯管弯折处造成应力集中，在管路承受压力或者振动时容易出现开裂失效的问题，通常这类弯管的弯曲半径会设置为通径的1.5倍以上，兼顾结构紧凑性和结构强度。从安装边界来看，两个法兰端面分别朝向互相垂直的两个方向，安装时需要预留足够的螺栓操作空间，每个法兰外侧至少要留出能放入螺栓、拧紧螺母的操作距离，避免因为空间不足导致无法完成锁紧作业。法兰的密封面采用平面设计，适配常用的橡胶垫片、金属缠绕垫片等多种密封件，能适配不同压力等级、不同流体介质的密封需求。弯管的管壁厚度需要根据管路的工作压力、输送介质的腐蚀性来确定，保证在额定工作压力下管壁有足够的强度余量，不会出现鼓胀或者破裂的问题。在实际设备选型时，这类弯管不仅要核对通径、法兰孔位参数，还要确认弯管的整体外形尺寸，避免和周边的管路、设备结构产生干涉，尤其是在空间紧凑的设备内部排布管路时，弯管的转向角度、外轮廓尺寸直接影响整体管路的排布合理性。
