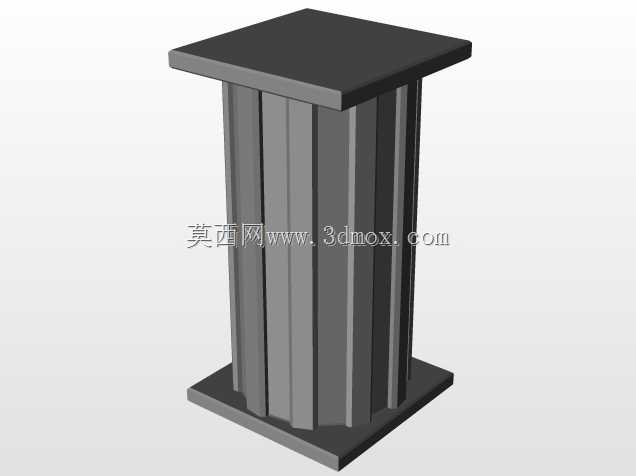

带竖向凹槽的方形支撑立柱结构

这类带竖向凹槽的方形支撑立柱，在实际工程场景中覆盖的应用范围较广，既可以作为小型设备的机台支撑基座，也能用于展厅展陈的展台承重结构，部分工装夹具的架体支撑段也会采用同类型结构设计。从结构设计逻辑来看，立柱上下端设置的方形法兰边，核心作用是增大与上下安装面的接触面积，降低接触面的压应力，避免长期承重后安装面出现局部压溃变形，上下法兰边的安装孔位可根据实际安装需求适配螺栓规格，常规适配M6到M10的内六角螺栓即可满足多数场景的固定需求，安装时需保证上下法兰面的平面度公差控制在0.1mm以内，避免立柱安装后出现偏载，导致承重时局部应力集中。柱身的竖向凹槽设计并非单纯的装饰作用，在同等耗材用量的前提下，竖向凹槽可以提升柱身的截面惯性矩，增强立柱的抗侧向弯曲能力，相比等截面积的光面方柱，带竖向凹槽的柱身抗侧弯性能可提升15%左右，同时凹槽结构也能为后期外装装饰面板提供卡接定位的基准，无需额外加装定位件即可完成饰面板的快速装配。从安装边界来看，这类立柱的常规适配高度在300mm到800mm区间，上下法兰边的边长比柱身截面边长大出40mm到60mm，预留足够的螺栓操作空间，安装时需注意柱身的垂直度公差，每米高度的垂直度偏差不能超过0.5mm，否则长期承重会导致柱身产生附加弯矩，降低整体结构的使用寿命。在设备支撑场景中使用时，立柱上端可直接承接设备台板，下端与设备底架连接，柱身内部可预留穿线空腔，方便设备的线缆、气路管路从柱身内部走线，保持设备外观整洁，同时避免管路线缆外露被剐蹭损坏。在展陈场景使用时，柱身的凹槽结构可搭配嵌条做配色装饰，适配不同的展厅装修风格，上下法兰边可做沉孔处理，让固定螺栓的头部沉入法兰面内，保证安装后表面平整无凸起，不会影响展台的整体视觉效果。设计这类立柱结构时，需根据实际承重需求核算柱身的壁厚，常规承重50kg到200kg的场景下，柱身壁厚选择3mm到5mm即可满足强度要求，若承重超过200kg，则需要适当增加壁厚，同时在柱身内部增设加强筋，提升整体的抗变形能力，凹槽的圆角过渡处需要做R2到R3的圆角处理，避免应力集中导致长期受力后出现开裂问题。
