货车用槽式液压软管排布固定支架

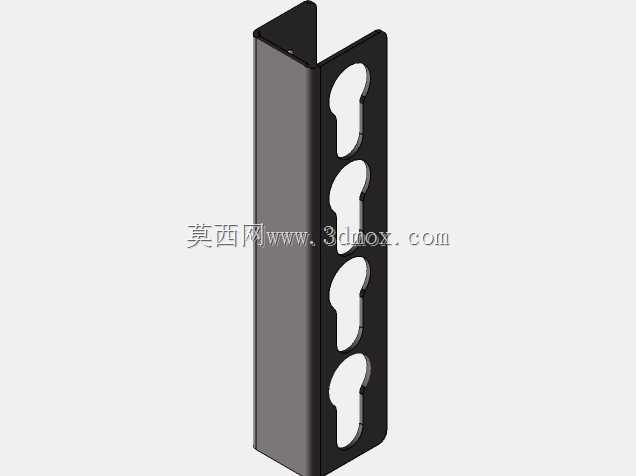

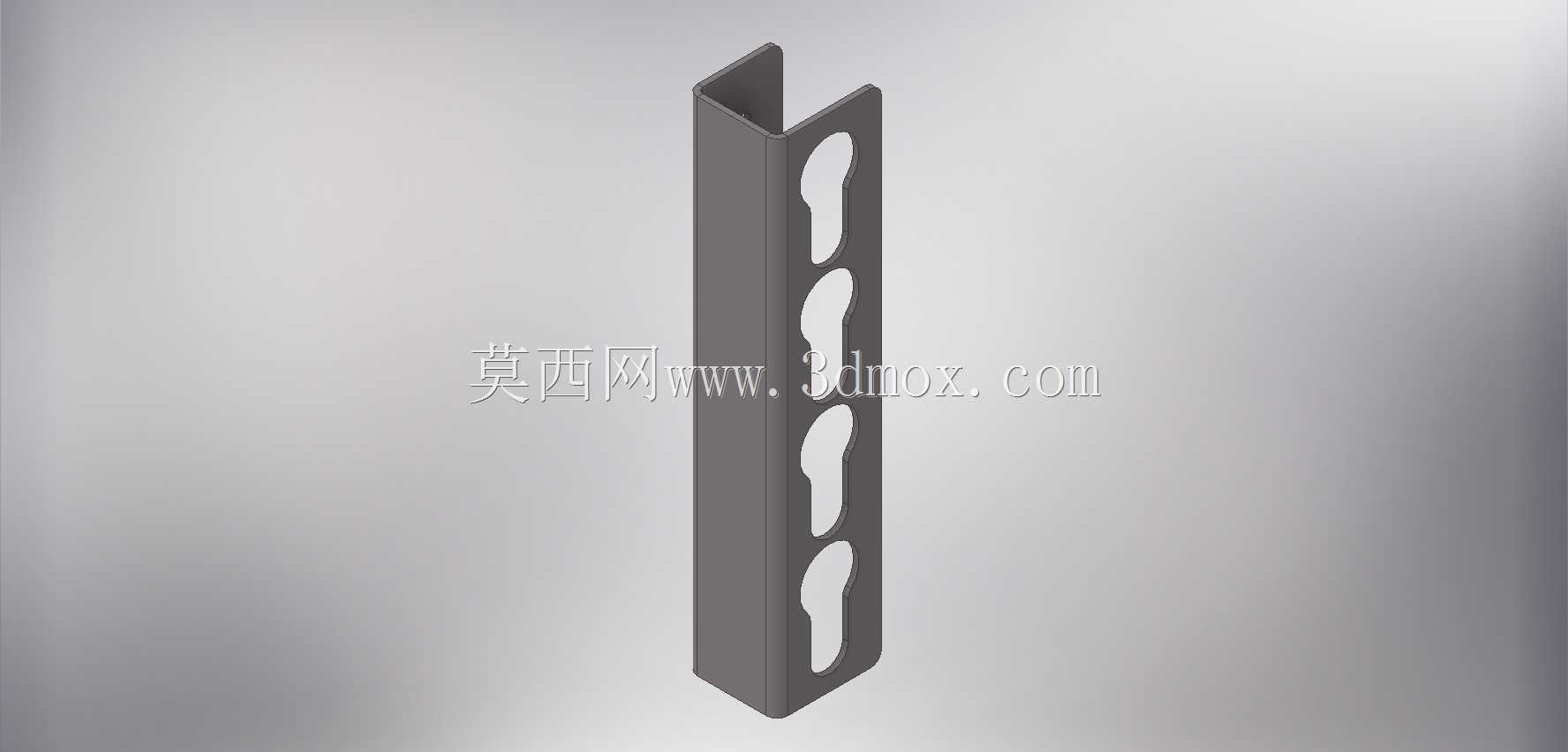

在货运车辆的底盘液压管路布设场景中，软管垂落拖地是长期困扰运维人员的常见问题，行驶过程中飞溅的碎石、路面凸起剐蹭、泥水长期侵蚀都会大幅缩短液压软管的使用寿命，一旦出现管路破损泄漏，会直接导致液压助力、自卸举升等关联功能失效，甚至引发行驶安全隐患。这款槽式固定支架正是针对这类实际工况设计的管路固定构件，整体采用单边长槽型截面结构，单侧立面冲压出四个连续的葫芦形卡孔，孔型上窄下宽的结构刚好适配液压软管的卡装需求，安装时可将软管从孔位较宽的下部推入，卡入后靠上部窄段限位，无需额外管夹即可实现多根软管的有序排布固定，避免管路相互缠绕、垂落剐蹭。从结构设计逻辑来看，支架选用16克厚度的金属板材一体弯折成型，槽型截面自身具备足够的抗扭抗弯刚度，无需额外加强筋即可满足车辆行驶工况下的振动耐受要求，整体做黑色涂装处理，可适配底盘区域的防锈、耐脏污使用需求。实际安装时，支架可通过槽体背面的平面贴合在底盘纵梁或预留安装基座上，采用螺栓紧固即可完成固定，安装边界适配常规货运车辆底盘的预留安装孔位，不会与周边的制动管路、线束、车架结构产生干涉。四个卡孔的间距经过合理排布，既保证每根软管留有足够的弯曲余量，避免管路在固定点处出现过度弯折导致通流截面减小，又能将多根软管规整收拢在支架的槽型空间内，不会向外突出超出车架边界，减少行驶过程中被外物剐蹭的概率。针对早期版本刚度偏软的问题，后续迭代可适当调整板材厚度，在保证整体重量不出现大幅增加的前提下，提升支架在长期振动工况下的抗变形能力，避免孔位出现形变导致软管松脱。这类软管固定支架除了货运车辆底盘场景外，也可适配各类带有液压管路的移动设备、工程机械的管路排布需求，通过调整孔位数量、槽体长度、板材厚度，即可适配不同管径、不同数量的软管固定需求，结构简单可靠，安装维护便捷，无需复杂的专用工具即可完成软管的拆装更换，能有效降低管路运维的时间成本，提升液压系统管路排布的规整度与运行可靠性。
