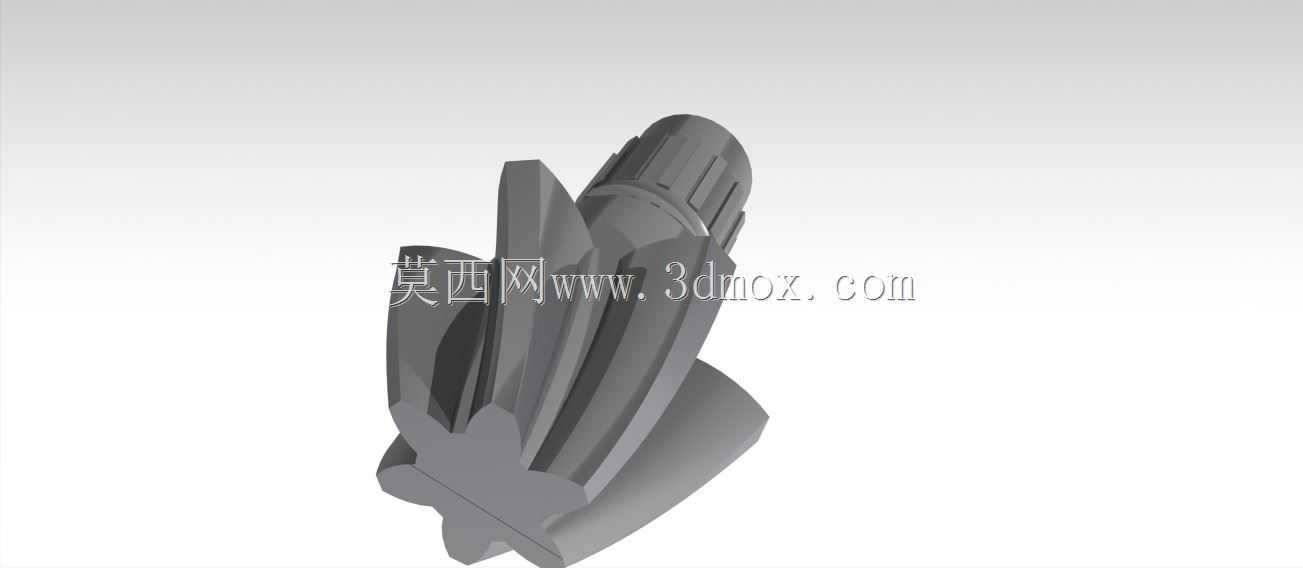

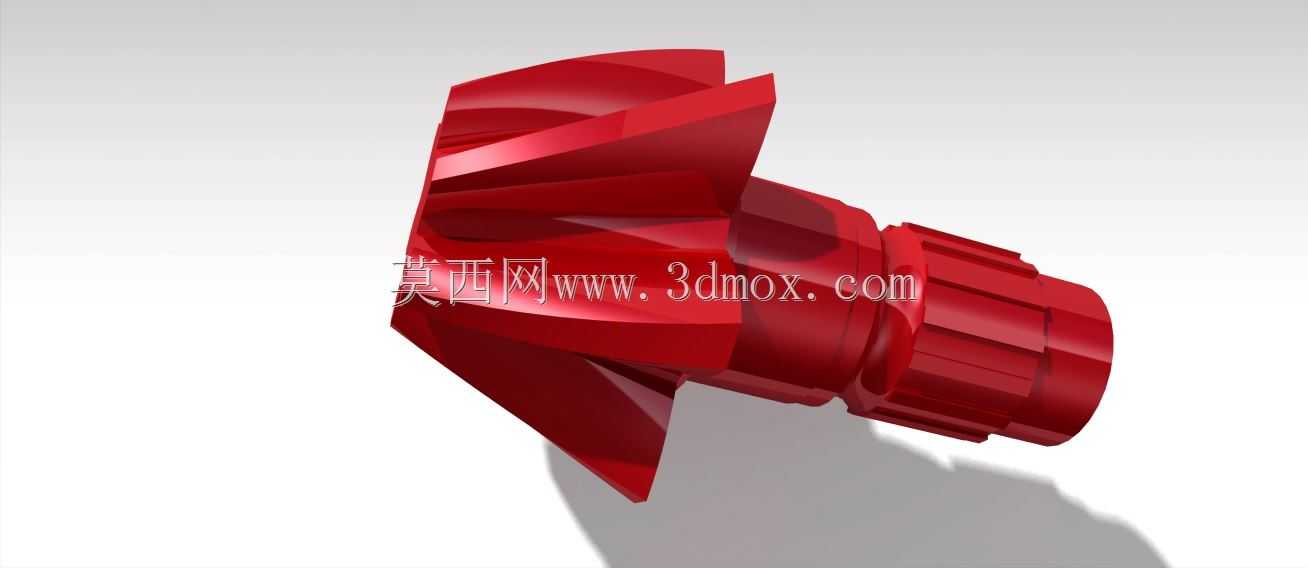

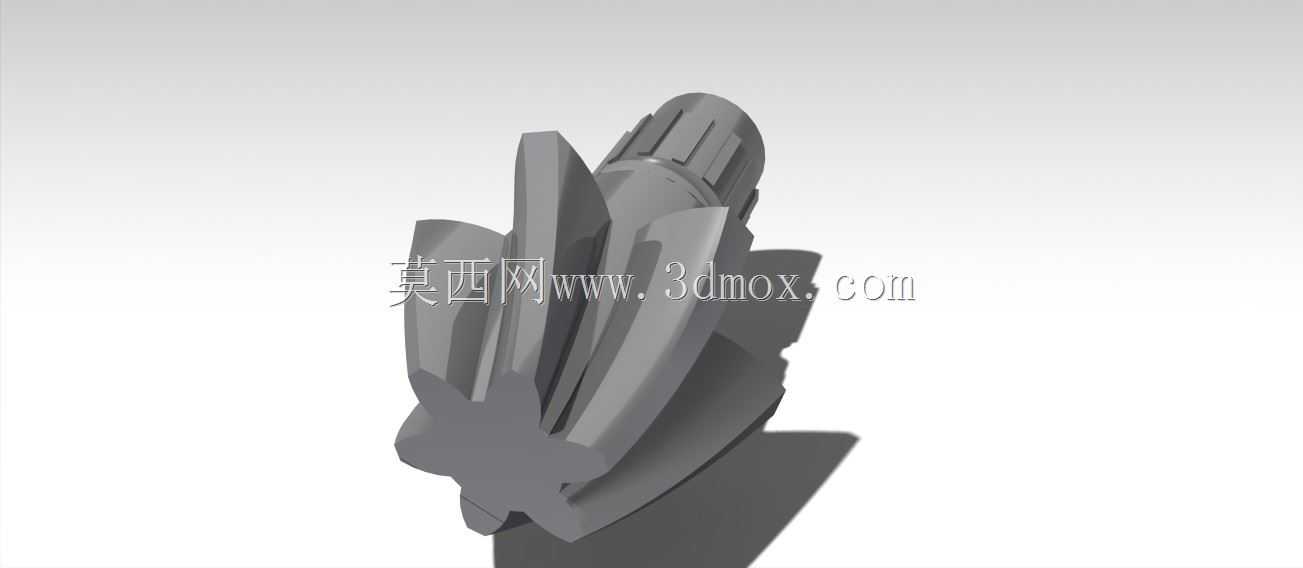

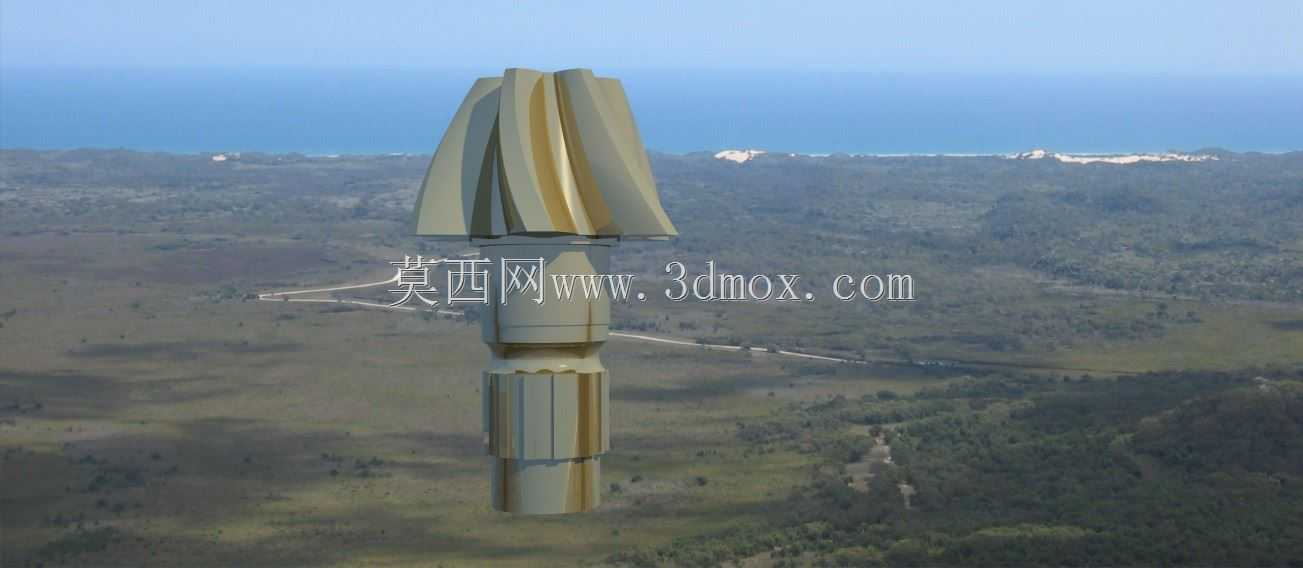

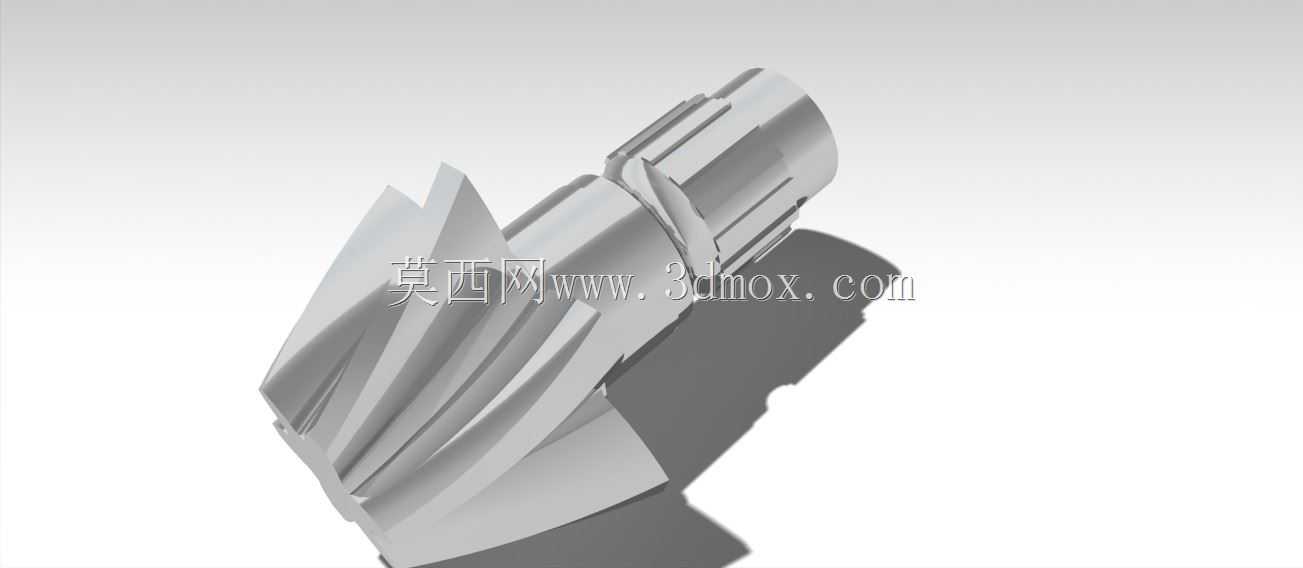

渐开线花键锥齿轮传动零件结构

这类集成花键结构的锥齿轮零件，多应用在需要同轴传递扭矩同时完成相交轴动力换向的传动场景中，常见于机床进给箱、工程机械分动箱、农业机械传动箱以及小型动力输出单元的传动链路里。零件一端采用渐开线花键结构，主要作用是和配套的花键套实现周向固定，相比普通平键连接，花键结构的齿面接触面积更大，承载均匀性更好，能在交变载荷、频繁正反转的工况下保持更稳定的扭矩传递效率，同时对中性更优，能减少轴系运转过程中的偏磨问题，延长整套传动组件的使用寿命。另一端的锥齿轮齿部采用螺旋齿设计，相比直齿锥齿轮，螺旋齿的啮合重合度更高，传动过程中齿面是逐步进入和退出啮合状态，运转噪音更低，冲击载荷更小，适合中高速级的动力换向传递。从设计思路来看，建模过程中首先需要确定锥齿轮的分锥角、模数、齿数以及齿宽参数，结合传动比要求匹配啮合副的几何参数，保证两轴交角下的齿面啮合间隙符合装配公差要求；花键部分需要根据传递的额定扭矩计算花键的齿数、模数以及有效配合长度，同时预留轴肩定位结构，保证装配时花键的插入深度符合设计要求，避免出现轴向窜动。外形尺寸方面，锥齿轮的大端齿顶圆直径需要匹配传动箱内部的安装空间，避免和箱体内壁、相邻传动件发生运动干涉，花键端的外径、齿根圆尺寸需要和配套的花键毂内孔尺寸形成过渡配合，轴端预留的倒角结构方便装配时的导向导入，减少装配过程中对齿面的磕碰损伤。安装边界上，零件的轴向定位依靠锥齿轮背侧的轴肩端面贴合轴承内圈实现，装配时需要保证锥齿轮的安装距符合设计值，否则会导致齿面接触区偏移，出现偏载、打齿等故障；花键配合段需要涂抹润滑脂，减少花键齿面的微动磨损，同时在花键末端预留退刀槽结构，保证加工时花键的有效配合长度满足要求，也方便后续的磨削加工工序。这类零件的建模过程中，齿面的曲面构建是核心难点，需要保证齿形的渐开线轮廓准确，螺旋角参数和配对齿轮完全匹配，才能在实际装配后实现平稳的啮合传动，避免出现卡滞、传动效率低下的问题。
