无杆式Z轴传动支撑底座结构设计

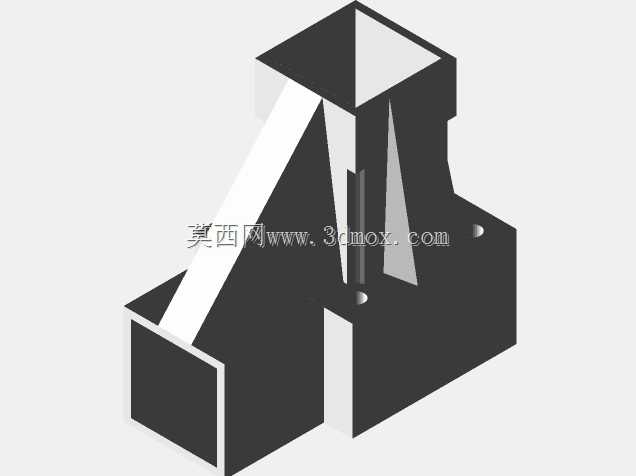

这款无杆式Z轴底座，主要应用在垂直方向做直线往复运动的自动化传动场景中，常见于小型桌面级加工设备、检测工位的升降模组、点胶设备的Z向进给单元，也可适配在空间紧凑的移栽机构上，替代传统带伸出杆的导向支撑结构，节省轴向安装空间。从实际使用场景来看，这类底座承担着Z向运动的导向承载、传动部件安装定位、整体模组与设备机架连接固定的多重作用，无杆的结构形式能避免伸出杆在运动过程中带来的外部干涉问题，尤其适合设备内部安装空间局促、Z轴行程范围内有周边管线或其他部件排布的工况。设计过程中优先考虑了受力的均匀性，整体采用斜向加强筋连接上下安装端面，在Z向承受偏载载荷时，加强筋能将受力均匀分散到底部的安装法兰面，避免局部应力集中导致的结构变形，保证运动过程中的支撑刚性。底座上预留的安装孔位分别对应传动组件的固定、导向部件的定位以及与设备机架的连接，孔位的同轴度、端面的平面度都按照常规传动模组的安装公差要求做了匹配，不需要二次加工就能直接适配市面上常规的无杆传动配套部件。外形结构上，底部的安装面做了加宽处理，增大与机架的接触面积，提升整体连接的稳定性，上部的安装腔体用来容纳传动核心部件，侧面的镂空结构在保证结构强度的前提下减轻了整体自重，降低运动过程中的惯量，提升Z轴启停的响应速度。安装边界方面，底座的整体轮廓适配常规200mm行程内的无杆Z轴模组，底部安装孔的孔距符合通用工业铝型材的安装标准，可以直接固定在欧标40系列或30系列的铝型材机架上，不需要额外做转接板，上部的安装接口能直接匹配常见的负载安装板，方便搭载执行末端部件。实际选型使用时，需要注意根据负载的重心位置调整安装方向，让斜加强筋的受力方向与主要偏载方向对应，最大化发挥结构的承载能力，日常维护中只需要定期检查连接螺栓的预紧力，就能保证长期运行的稳定性，这类结构相比传统的带杆Z轴支撑座，在相同行程下整体占用的Z向空间能缩减近三分之一，对于紧凑型设备的结构排布非常友好。
