耕耘机张紧惰轮组结构设计

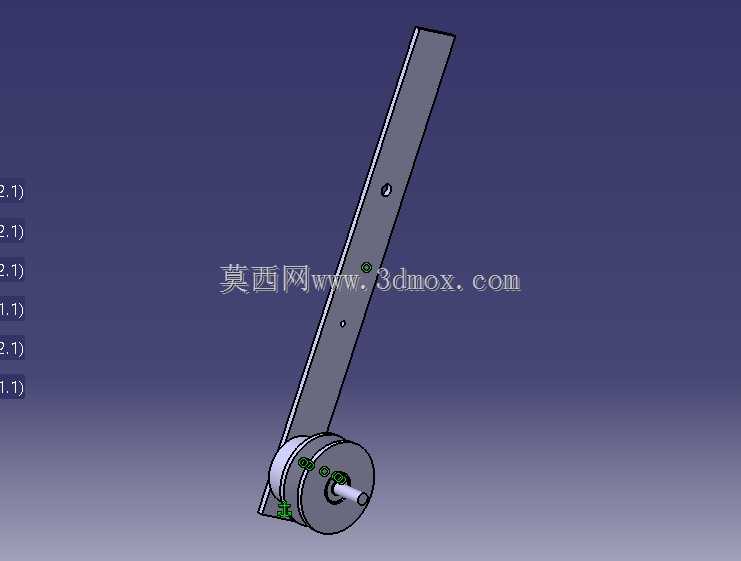

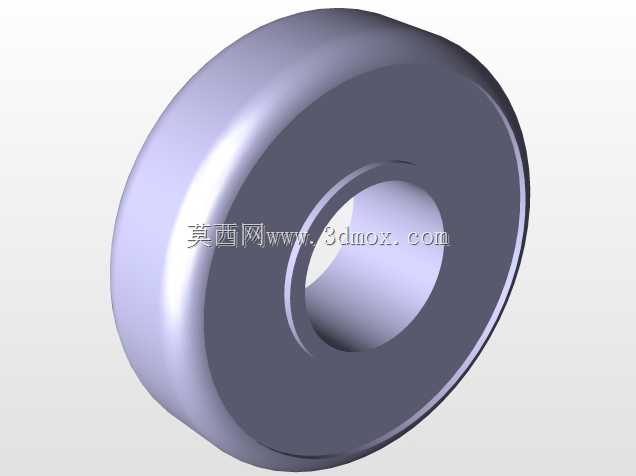

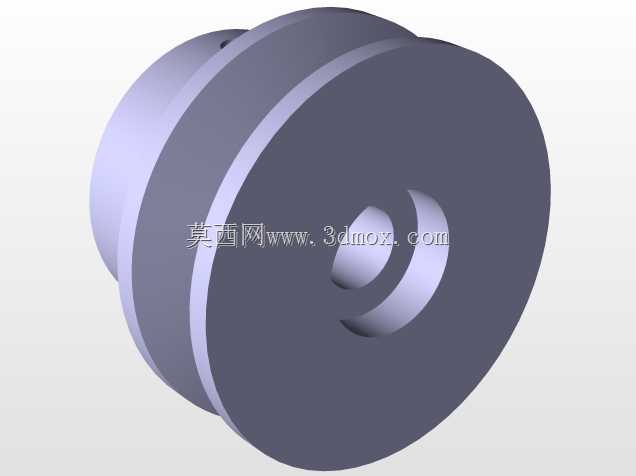

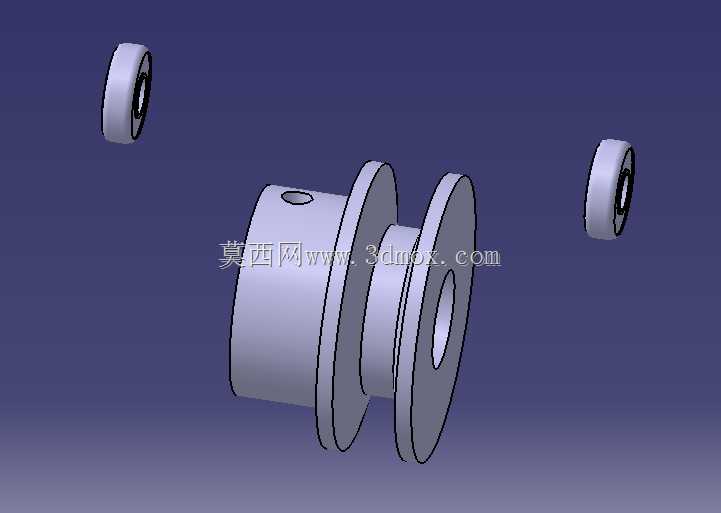

在丘陵山地零散地块的耕作作业场景中，耕耘机的传动系统长期处于秸秆碎屑、浮土包裹的恶劣工况，皮带张紧度的动态维持能力直接决定整机作业连续性，这款惰轮组正是针对这类工况设计的传动张紧部件。不同于普通工业传动的惰轮结构，该组件采用长摆臂式支撑结构，摆臂主体为等截面长条型材构型，沿臂身分布的多组安装孔位可适配不同轴距的传动布局，安装时可根据皮带初始张紧量选择对应孔位铰接固定，无需额外加工调整垫片即可完成初步张紧设定。轮体部分采用双侧带防尘挡边的滚轮构型，轮槽弧度匹配农用V型传动带的截面轮廓，工作时轮体随皮带运转被动转动，将皮带的滑动摩擦转化为滚动摩擦，大幅降低皮带工作面的磨损速率；轮体内部预设的润滑脂储腔可在长期作业中持续为转动副提供润滑，减少日常维护频次。设计阶段充分考虑了农机作业的振动特性，摆臂与机架铰接位置、轮体与摆臂连接位置均设置了防松结构，避免作业过程中紧固件受交变载荷出现松脱；摆臂的长度经过多轮田间试验校核，既保证张紧调节行程覆盖皮带长期使用后的伸长量，也不会因臂长过大导致作业过程中摆臂与周边作物、田埂发生剐蹭。从安装边界来看，摆臂的铰接端孔位与轮体中心的连线为主要安装基准，安装时需保证轮槽中心面与主从动带轮的中心面共面，偏差控制在1mm以内即可避免皮带出现偏磨；轮体的径向尺寸经过匹配计算，张紧状态下皮带包角增量可满足小功率耕耘机的传动扭矩传递要求，不会出现重载打滑问题。该惰轮组可直接替换同类型耕耘机的原有张紧部件，也可作为小型农机传动系统设计的标准张紧组件选型参考，建模过程中完整还原了各部件的配合公差，转动副的间隙设置符合农用机械的粗放使用要求，不会因少量浮土进入转动副就出现卡滞问题。
