农田沟渠三级流量测算装置结构设计

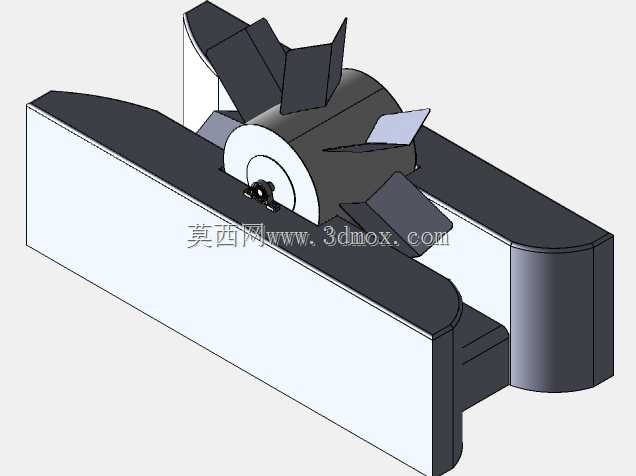

这款结构针对农田灌排体系里的支、斗、农三级沟渠输水计量场景设计，解决以往田间输水缺乏低成本、易部署计量装置的痛点，适配平原灌区常见的明渠输水工况，不需要对现有沟渠做大规模土建改造，就能实现过渠水流的流量数据采集。从结构布局来看，装置采用跨渠安装的支撑框架作为承载主体，框架两侧的支撑臂直接搭放在沟渠两侧的硬质渠埂上，安装时不需要在渠壁打孔锚固，适配渠宽在0.8米到1.5米之间的常规田间硬质衬砌沟渠，整体安装高度可根据渠内常水位调整，保证核心测量叶轮的浸水深度处于设计区间，避免枯水期叶轮悬空、丰水期叶轮被完全淹没导致的测量偏差。核心测量单元采用多叶片辐条式叶轮结构，叶片采用曲面倾角设计，不同层级的叶片倾角匹配不同流速区间的水流冲击角度，当渠内水流从过流通道穿过时，水流冲击叶片带动叶轮绕中心轴转动，叶轮的转速与过流断面的平均流速呈线性对应关系，通过配套的转速采集模块就能换算得到实时过流流量，相比传统的堰槽式计量装置，这种结构的水头损失更小，不会在装置上游造成壅水，避免影响沟渠的正常输水效率，也不会因为壅水导致渠壁渗漏加剧。设计过程中重点考虑了田间工况的适配性，过流通道的截面采用矩形导水结构，两侧的导流面做了圆弧过渡处理，能够引导渠内水流平顺进入叶轮作用区，减少渠内紊流、旋流对叶轮转动稳定性的干扰，即使是在田间配水时流量波动较大的工况下，叶轮也能保持平稳转动，不会出现转速跳变导致的计量误差。叶轮的中心转轴采用耐磨自润滑衬套支撑，不需要定期加注润滑脂，适配田间露天部署的低维护需求，框架整体采用工程塑料材质一体成型，重量轻，两个人就能完成现场搬运安装，同时材质本身耐水肥腐蚀，长期浸泡在农田水里也不会出现锈蚀问题，使用寿命能够覆盖灌区一个计量设施的更新周期。在安装边界上，装置的底部距离渠底预留了10厘米的过沙间隙，能够避免田间水流携带的泥沙、作物残茬在装置底部淤积，防止长期使用后过流断面被杂物堵塞，叶轮叶片之间的间隙也做了优化，能够让体积较小的杂草残叶顺利通过，减少日常运维的清掏频次。这种结构的计量装置特别适合灌区末级渠系的用水计量，能够支撑农业水价改革里的按方收费需求，相比大型的水文测流设备，部署成本更低，操作更简单，不需要专业的水文人员就能完成安装和读数，适配村级管水组织的运维能力。
