播种机输送传动辐条式地轮结构

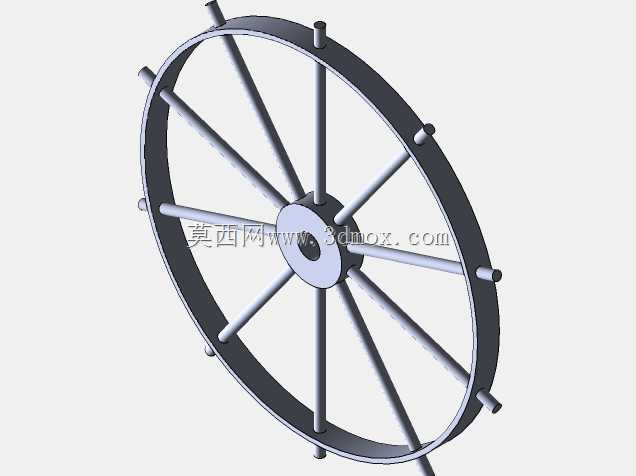

这款辐条式地轮主要配套农业播种设备使用，安装在播种机机架侧下方位置，作业时直接接触田面，依靠地轮与土壤的摩擦力获取转动力矩，为播种机的种肥输送、排种器运转提供持续稳定的动力输入，是播种作业环节里保障下种量均匀、株距一致的核心传动部件。不同于普通实心行走轮，这款地轮采用多辐条支撑结构，轮缘外侧均匀分布凸起的抓地销，在松软耕地作业时能有效减少打滑率，避免因轮体空转导致的漏播、断条问题；辐条采用等角度放射状排布，从中心轮毂延伸至轮缘内侧，既保证了轮体整体的抗扭刚度，又大幅降低了轮体自重，减少设备行进过程中的无用功耗。中心轮毂位置设计有同轴安装孔，可直接与播种机的地轮轴配合装配，轮毂端面预留有键槽位，能通过平键传递扭矩，安装时只需将轮体穿入机架侧的固定轴，锁紧轴端挡圈即可完成固定，不需要额外加工复杂的连接结构，适配多数中小型条播机、穴播机的安装边界。设计过程中优先考虑了田间作业的复杂工况，轮缘采用加厚环形结构，能承受田间碎石、根茬的冲击，避免作业过程中轮缘变形；辐条与轮毂、轮缘的连接位置做了圆弧过渡处理，减少应力集中，长时间在颠簸地块作业也不会出现辐条断裂的问题。轮体外缘的抓地销长度经过适配，既保证足够的抓地力，又不会因为销体过长导致带土过多、增加转动阻力，作业时轮体转动流畅，不会出现粘土堵转的情况。从安装适配性来看，这款地轮的轴向尺寸控制在合理范围，不会与播种机的开沟器、覆土器等相邻部件产生运动干涉，轮体转动的同轴度公差控制在较低水平，运转过程中不会出现偏摆，保证传动比稳定，排种轴的转速能随设备行进速度线性匹配，确保不同行进速度下的播种株距保持一致。不同于橡胶材质的地轮，这款全金属结构的地轮耐磨损、抗老化，不需要频繁更换，即使在留茬较高的地块作业，也不会被作物秸秆刺穿损坏，能适应不同区域、不同土质的播种作业需求，不管是旱地小麦播种，还是玉米大豆的精量播种作业，都能稳定提供动力输出，保障播种作业的合格率。
