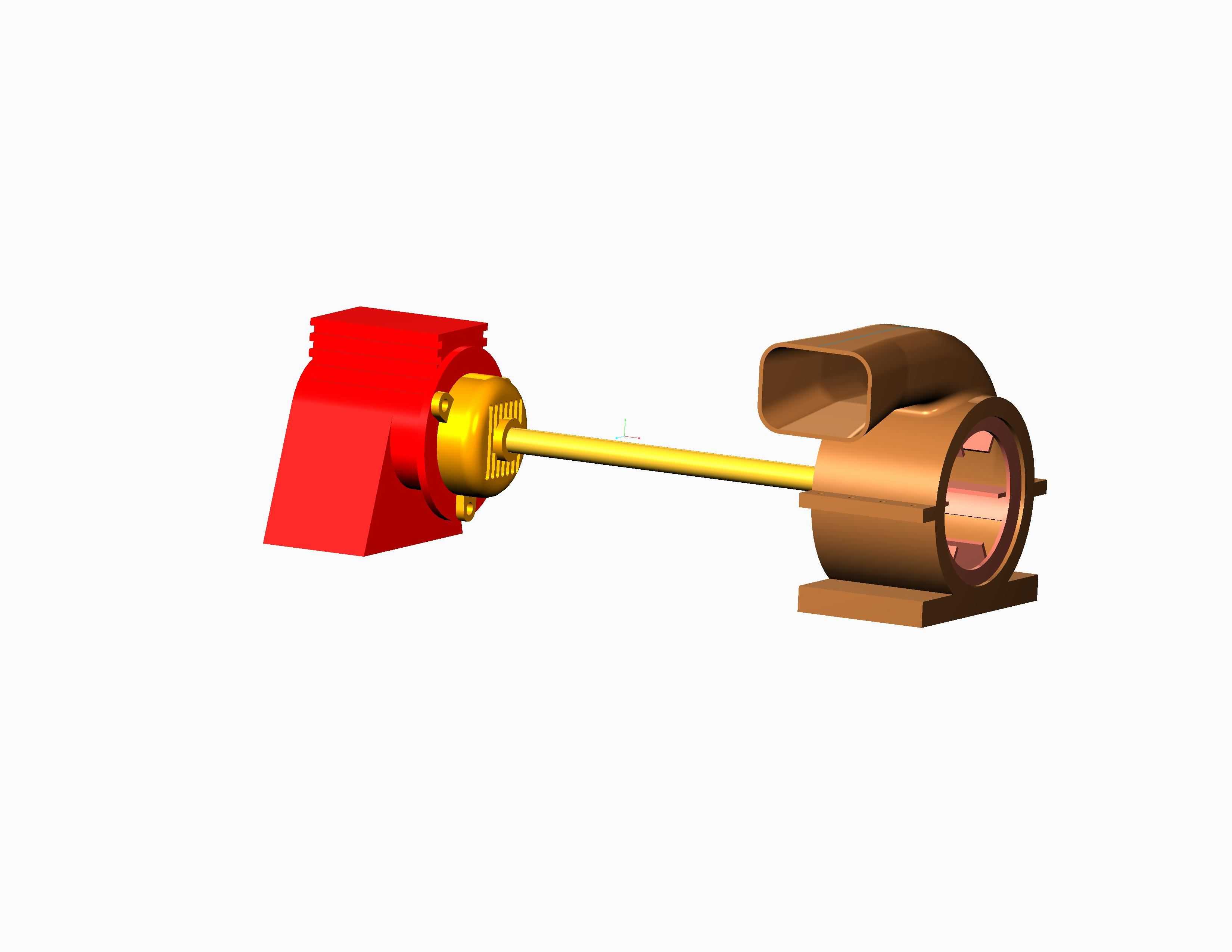

带传动连接离心式鼓风机装配结构

该鼓风机装配结构主要面向工业厂房通风换气、生产设备风送供风、小型除尘系统引风等场景，可作为独立送风单元嵌入生产线风路，也可配套在暖通、物料输送类设备中作为气源发生部件使用。设备核心功能是通过叶轮高速旋转产生的压差，将进风口侧的空气加压后从蜗壳出口定向输出，可满足低压头、大流量的供风需求，适配常规环境下的空气输送工况，不适合输送高浓度粉尘、腐蚀性或高温易燃易爆介质。从结构设计来看，整体采用动力端与风叶端分体长轴传动布局，动力端为独立的动力输出单元，通过长传动轴将扭矩传递至蜗壳内部的叶轮，这种布局可将动力部件与过流风道完全隔离，避免输送介质中的杂质侵入动力端造成磨损，同时也方便后期单独对动力单元或风叶蜗壳部分进行维护拆装，无需整体拆解设备。蜗壳部分采用渐开线式流道设计，壳体为蜗形扩压结构，可将叶轮甩出的高速气流的动压逐步转化为静压，降低出口处的气流紊流损失，提升送风效率；进风口设置在蜗壳轴向端面，出风口为切向方形接口，可直接对接方形通风管道，减少接口处的变径转接工作量。传动轴两端分别设置支撑定位结构，保证长轴传动过程中的同轴度，避免高速运转时出现轴系挠曲变形，降低运行过程中的振动与噪音。安装边界方面，动力端底部带有独立安装支座，蜗壳底部设置一体式安装脚座，两个安装面处于同一水平基准，安装时可直接通过螺栓固定在设备机架或混凝土基础上，无需额外制作转接支架；整体轴向长度适配常规设备的安装预留空间，径向尺寸以蜗壳最大外轮廓为边界，安装时需预留蜗壳侧面的检修空间，方便后期清理蜗壳内部积尘、检查叶轮磨损情况。设计过程中重点考虑了传动部件的对中精度，动力端输出轴与风叶端叶轮轴的同轴度公差控制在合理范围，避免轴系承受额外的径向载荷，延长传动部件的使用寿命；同时蜗壳与叶轮之间保留均匀的间隙，既避免运转过程中叶轮与壳体发生刮擦，又能减少间隙处的气流回流损失，保证风机的运行效率。
