提升臂套筒焊接用滚轮式悬挂支撑构件

项目分类:3D模型 发布时间:2021-08-17 ID:237673
  • 提升臂套筒焊接用滚轮式悬挂支撑构件
  • 提升臂套筒焊接用滚轮式悬挂支撑构件
  • 提升臂套筒焊接用滚轮式悬挂支撑构件

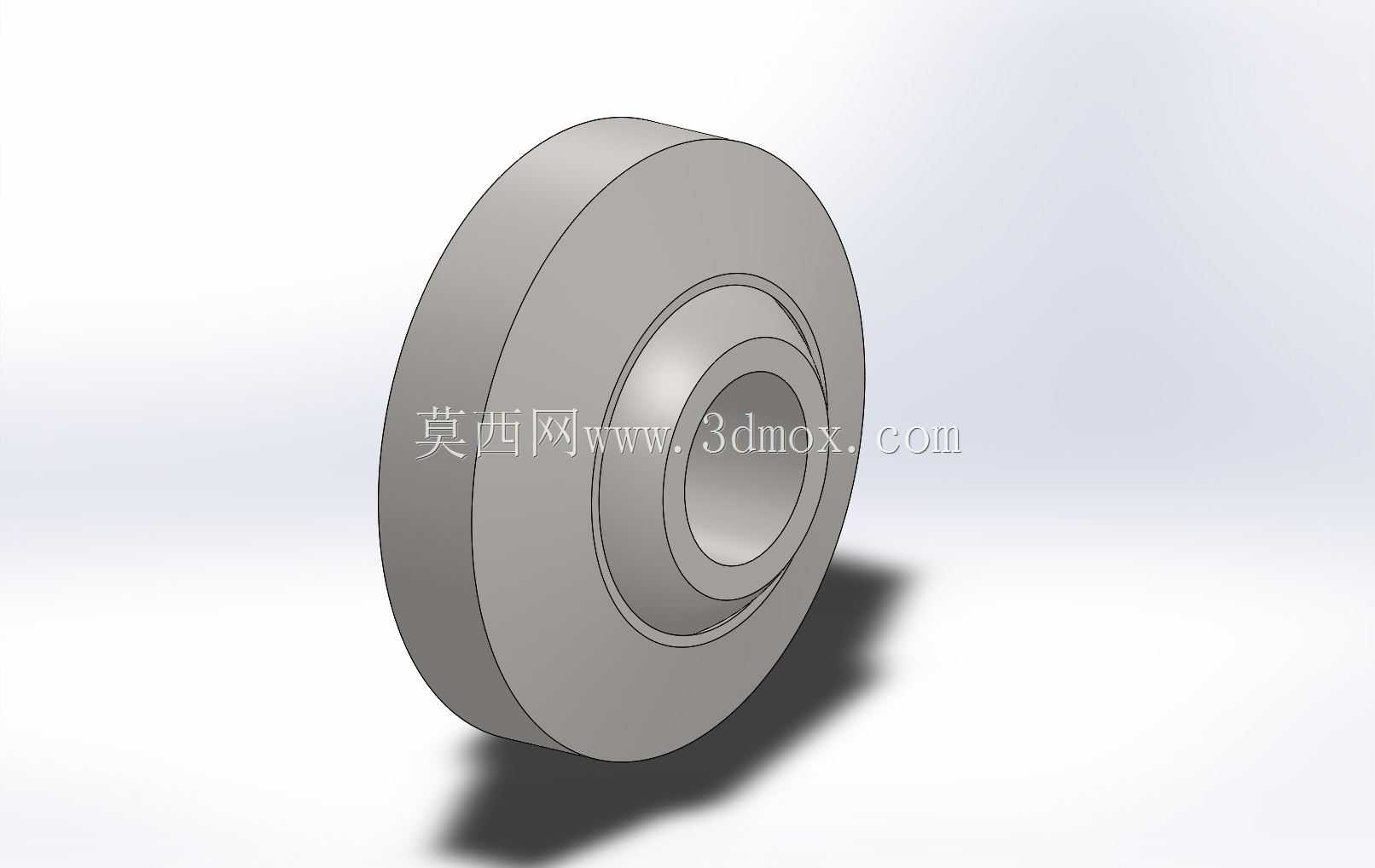

在矿山提升设备、工程起重机械的臂架套筒焊接检修工位,这类滚轮式悬挂支撑构件是工位辅助工装里的核心接触承载件,主要承担套筒环缝焊接过程中的旋转支撑、径向定位功能,解决长套筒类工件环缝焊接时手动转动费力、同轴度偏移的实际问题。从结构设计逻辑来看,构件采用阶梯式同轴回转结构,外层为淬硬处理的轮体承载面,表面粗糙度控制在Ra1.6以内,减少与套筒外壁接触时的滑动摩擦阻力,中间嵌套的同轴阶梯孔分别对应支撑轴安装位与防尘密封槽位,安装时支撑轴穿过内孔与工位架体铰接,轮体可绕轴自由转动,轮体两侧的凸缘结构起到轴向限位作用,避免套筒转动过程中出现轴向窜动,影响焊缝成型质量。实际应用场景中,这类构件通常成组布置在焊接工位的可调支架上,三个支撑点呈120度均匀分布在套筒外周,形成稳定的三点支撑结构,适配不同直径规格的提升臂套筒,支撑高度可通过支架的调节螺栓进行微调,保证套筒轴线处于水平状态,满足环缝自动焊接的同轴度要求。设计时重点考虑了承载工况下的接触应力分布,轮体与套筒的接触宽度经过核算,在额定承载3吨的工况下,接触应力控制在材料许用应力范围内,避免长期使用出现轮面压痕、凹陷等磨损问题,内孔与支撑轴的配合选用间隙配合,配合间隙控制在0.02-0.05mm之间,既保证轮体转动灵活,又不会出现径向晃动导致的支撑精度下降。安装边界方面,构件的轴向总厚度、轮体外径、内孔直径均按照通用焊接工位的支撑轴规格设计,可直接替换现有工位的磨损支撑轮,不需要对原有支架进行额外改造,轮体边缘做了R2的圆角过渡,避免安装或工件吊装时磕碰划伤工件表面,也减少操作人员调整工位时的磕碰风险。从使用反馈来看,这类支撑构件在连续焊接作业工况下,轮体的耐磨性能直接影响工位的作业效率,设计时选用中碳钢调质处理后表面高频淬火的工艺,轮面硬度达到HRC45-50,既保证芯部的韧性承受冲击载荷,又保证表面的耐磨性能延长使用寿命,内孔位置预留的润滑脂槽可定期加注润滑脂,减少转动副的磨损,降低维护频次。在套筒更换、焊缝打磨等相邻工序中,该构件同样可以作为临时支撑件使用,不需要额外搭建支撑结构,减少工位辅助作业的时间消耗,其对称式的回转结构也方便加工制造,普通车床即可完成全部机加工序,加工成本较低,适合批量制作作为工位易损备件储备。
