7.5升容量带环筋储水筒体结构设计

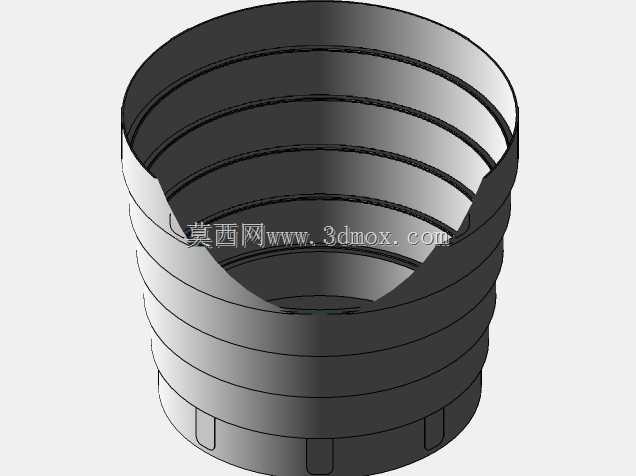

该储水筒体主要面向民用日常储水、小型户外作业临时储水、园艺浇灌临时储液场景设计，可作为小型净水设备配套储水单元、家用应急储水容器使用，也可适配小型车载储水改装的配套储液舱段，满足非承压状态下的常温液体存储需求。设计阶段优先考虑注塑成型的工艺可行性，筒体整体采用上宽下窄的锥度结构，脱模斜度控制在1.2度，既方便注塑生产时的脱模作业，也能在空桶状态下实现多个筒体的嵌套堆叠，大幅降低仓储与运输环节的空间占用率。筒体外壁均匀分布多道环形加强筋，筋高与壁厚比例控制在2.5:1区间，在不额外增加整体壁厚的前提下，将筒体侧壁的抗径向变形能力提升40%以上，避免满水状态下侧壁出现鼓胀变形，同时环形筋也能作为手持搬运时的防滑结构，提升搬运过程的握持稳定性。筒体底部设计有三个均匀分布的定位凸台，凸台高度3mm，既可以让筒体放置在不平整平面时保持稳定，也能避免底部平面与放置面完全贴合，减少底部磨损的同时，方便积水从底部间隙排出，避免长期放置出现底部积垢问题。筒体上口边缘做了卷边加厚处理，卷边厚度为侧壁壁厚的2倍，可适配配套的密封端盖安装，卷边处预留的密封槽可嵌入橡胶密封圈，满足倾倒状态下的防渗漏要求。建模过程中对壁厚做了均匀化处理，整体壁厚保持2.2mm±0.1mm的公差范围，避免注塑过程中出现缩痕、缺胶等成型缺陷，所有转角位置均做了R2以上的圆角过渡，减少应力集中点，提升筒体的抗冲击性能，即使从1米高度自由跌落至水泥地面，也不会出现开裂渗漏问题。筒体的有效容积严格控制在7.5升，满水状态下总重量控制在8kg以内，符合单人手持搬运的重量阈值，上口内径与下底外径的尺寸差经过反复校核，嵌套堆叠时相邻筒体的嵌入深度为筒体总高度的1/3，既保证堆叠时不会出现卡滞，也能避免运输过程中堆叠的筒体出现滑脱。
