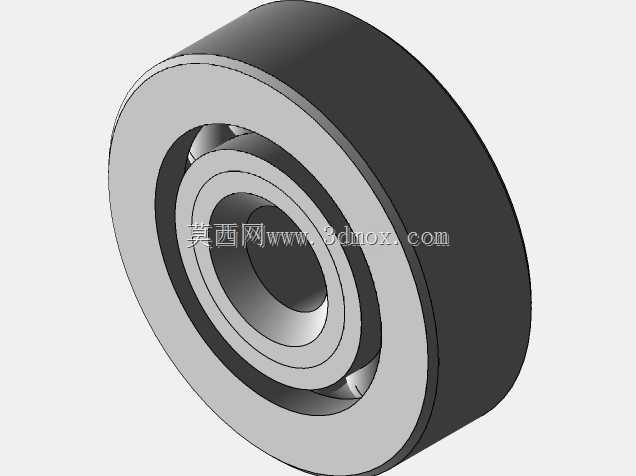

适配3.175mm轴径微型滚珠轴承结构

这类微型滚珠轴承常见于小型精密传动场景，比如桌面级小型传动模组、微型手持打磨设备、航模传动结构、小型3D打印机送料机构这类对安装空间有严格限制的部位，核心作用是支撑旋转轴类零件，降低轴运转过程中的摩擦系数，同时保证轴的回转精度，避免轴在高速转动时出现径向窜动。从结构设计来看，该轴承采用标准深沟球轴承的构型思路，由内圈、外圈、滚动体、保持架四个核心部分组成，内圈直接与直径3.175mm的轴径配合，配合公差通常选取过渡配合，既保证装配时不会出现过松打滑，也不会因为过盈量过大导致内圈胀大影响滚动体的游隙。外圈则与安装基座的轴承孔配合，通常采用间隙较小的过渡配合或者轻微过盈配合，保证轴承外圈在基座内不会出现跟转的情况。滚动体选用高精度钢球，均匀分布在内外圈的滚道之间，保持架的作用是将每个滚动体均匀隔开，避免滚动体之间直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内正常运转。安装边界方面，这类微型轴承的轴向厚度与外径尺寸都经过紧凑化设计，适配狭小安装空间，装配时需要注意轴肩与轴承座孔的挡肩高度不能超过轴承内圈与外圈的倒角尺寸，避免装配时轴承无法贴合到位，同时要保证轴与轴承孔的同轴度，同轴度误差过大会导致轴承运转时卡滞，提前出现疲劳点蚀。在实际选型应用中，这类小尺寸轴承通常承受径向载荷为主，也可承受一定量的轴向载荷，当径向游隙增大时，可承受一定的双向轴向载荷，适合转速较高、载荷不大的精密传动部位。设计建模时需要严格控制滚道的曲率半径，曲率半径通常取滚动体直径的0.515到0.52倍，保证滚动体与滚道的接触应力处于合理范围，同时要预留合理的径向游隙，游隙过小会导致运转时温升过高，游隙过大则会导致轴的回转精度下降，振动噪声增大。日常设备维护中，这类微型轴承通常采用预填润滑脂的方式进行润滑，不需要频繁补充润滑，装配时要避免敲击轴承内外圈，防止滚动体或者滚道出现压痕，影响轴承的使用寿命。
