伺服驱动气动剪切执行机构结构设计

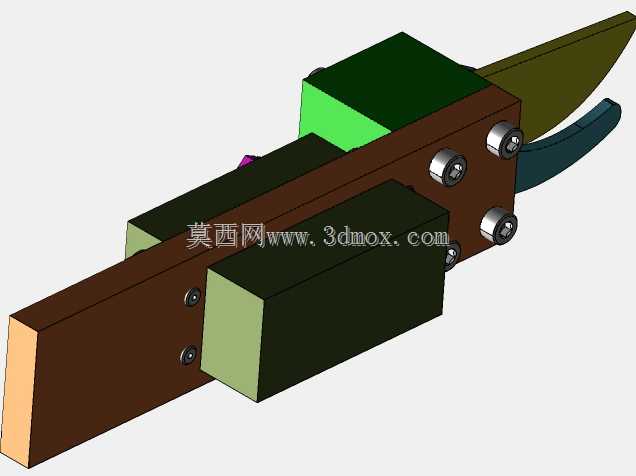

这款剪切执行组件主要面向自动化产线的定长裁切、工位修边工序设计，常见于3C电子辅料冲切、包装薄膜定长裁剪、线束加工工位的绝缘层裁切场景，也可适配小型五金件的引脚冲切工序，作为自动化设备的末端执行单元替代人工手动剪切，保证每一次裁切的行程一致、刃口贴合压力稳定，避免人工操作带来的切口歪斜、裁切长度公差过大的问题。从结构设计逻辑来看，整体采用模块化拼接思路，主体安装基座采用长条式矩形结构，预留的平直安装面可直接通过内六角螺栓固定在设备的铝型材安装架或者线性滑台的动子座上，安装孔位采用对称排布设计，可兼容横向、竖向两种安装姿态，适配不同工位的安装空间限制。刃口部分采用斜口剪刃设计，动刃通过摆臂结构与驱动模块连接，相比直上直下的平口裁切结构，斜口剪切的切入过程是渐进式的，裁切薄型柔性材料时不会出现材料移位、褶皱的问题，刃口的开合行程可通过伺服驱动模块的参数进行调整，针对不同厚度的裁切对象可设置对应的开合角度，避免空行程过大影响工位节拍。驱动部分集成了伺服舵机与继电器控制模块，可直接接入设备的PLC控制回路，接收工位传感器的触发信号后完成单次裁切动作，模块内置的舵机参数已经匹配了剪刃的开合力矩，不需要额外做力矩换算，接线端采用快插式接线端子，现场安装时不需要做复杂的焊线处理，可快速完成接线调试。结构上的螺栓连接全部采用内六角圆柱头螺钉，沉头孔设计保证安装后螺钉头不突出基座表面，避免安装时与周边设备构件产生干涉，剪刃的固定位置预留了微调间隙，当刃口出现磨损后，可通过调整固定螺钉的位置补偿刃口间隙，不需要整体更换剪刃组件，降低后期维护成本。整体结构的外轮廓没有突出的尖锐构件，所有驱动模块都嵌入在基座的凹槽内，既可以保护内部的电气元件不受车间粉尘、切削液的飞溅影响，也能避免工位操作人员误触运动构件带来的安全隐患，基座的长度方向预留了足够的走线空间，驱动模块的连接线可沿着基座侧面的走线槽排布，不会干扰剪刃的开合运动。
