外置式3G蜂窝调制解调器结构设计

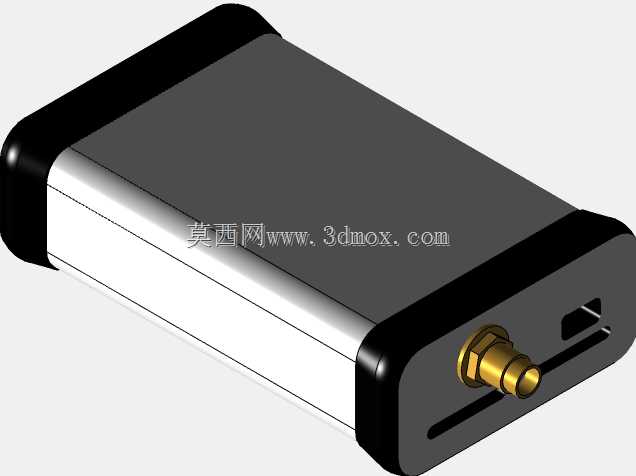

这款外置式蜂窝通讯终端的结构设计，核心围绕工业现场的复杂部署场景展开，在做三维建模时首先考虑的是不同安装环境下的适配性，整体采用带圆角的长方体构型，边角做了全包式软胶防护结构，既可以抵消桌面放置时的磕碰冲击，也能在导轨侧装、机柜内嵌等安装场景下避免硬接触刮伤机柜漆面。设备端面预留的SMA型射频接头采用凸出于壳体的设计，建模时特意留足了接头周围的操作空间，方便现场施工时徒手拧接天线馈线，不需要额外借助尖嘴钳等狭小空间操作工具，旁边的开槽分别对应SIM卡插拔位与数据接口，开槽边缘做了0.3mm的倒角处理，避免长期插拔配件时磨损线材外被与卡件边缘。

从实际用途来看，这类设备主要承担工业场景下的分布式设备联网功能，不管是户外工控柜的远程数据回传、无人值守站点的状态信号传输，还是移动作业设备的跨区域网络接入，都需要这类稳定的蜂窝通讯终端作为数据链路节点，所以结构设计时没有采用消费级电子产品的超薄外壳思路，壳体壁厚预留了足够的强度余量，上下壳的扣合位置做了整圈的止口结构，既可以提升壳体拼接后的整体抗扭强度，也能阻挡日常使用中的泼溅液体、浮尘进入设备内部，适配多粉尘、温湿度波动较大的工业作业环境。

建模过程中对安装边界的考量覆盖了多数部署场景：设备底部预留了标准的壁挂孔位间距，同时兼容35mm标准导轨的卡扣安装尺寸，不管是在弱电箱内导轨卡装，还是在设备外壁螺丝固定，都不需要额外定制转接支架。射频接头的突出高度经过反复校核，既保证天线拧接后不会和相邻安装的其他设备产生空间干涉，也不会因为接头突出过长导致运输过程中受碰撞断裂。壳体侧面的分型线做了错位隐藏设计，合模后不会出现明显的拼接缝隙，整体外观规整，在商用办公场景下桌面放置也不会显得突兀。内部腔体的建模预留了电路板、通讯模块的固定柱位，每个固定柱的高度都匹配元器件的最高焊点高度，避免组装时压伤板上元件，同时腔体内部预留了合理的散热空隙，保证设备长时间满功率传输数据时不会因为积热出现工作不稳定的情况。
