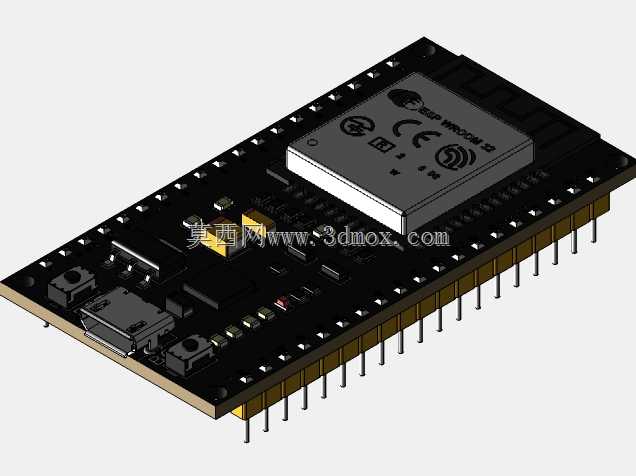

ESP32开发板38引脚PCB板卡结构设计

这款ESP32核心板的三维结构设计，主要面向嵌入式开发、物联网终端设备搭建、小型智能硬件原型验证场景使用，在做设备结构适配时，很多工程师容易忽略板卡的实际安装边界与外围干涉问题，这个模型刚好能解决结构设计阶段的装配校核需求。从实际用途来看，这块板卡集成了WiFi与蓝牙通信能力，可作为智能小家电控制核心、工业数据采集节点、校园创客项目主控单元使用，板载的38个引脚全部按照标准排针间距排布，建模时完整还原了每根排针的伸出长度、引脚间距，能直接用于外壳开孔、安装柱位置的匹配设计，避免后期打样出现排针与外壳干涉、接口对位不准的问题。设计思路上，模型完整还原了板上核心模块的凸起高度、USB接口的沉台尺寸、侧边按键的突出量，甚至连板载复位按键、下载按键的按压行程空间都做了预留，在做整机结构设计时，不需要额外测量实物就能确认按键区域的操作空间是否足够，不会出现外壳装好后按键按不动的情况。外形尺寸方面，板卡整体采用矩形布局，排针沿板卡两长边对称排布，建模时严格按照实际引脚的中心距2.54mm标准制作，板厚按照常规FR4板材1.6mm厚度设置，排针焊接后从板底伸出的长度为8mm，刚好匹配常用的排母座插接深度，安装时如果采用铜柱固定，四个角的安装孔位中心距也在模型中做了精准还原，不需要反复核对实物尺寸。很多工程师在做嵌入式设备结构设计时，往往只关注板卡的长宽尺寸，忽略了板上屏蔽罩的高度、USB接口的插入深度预留，这个模型把这些容易遗漏的细节都做了还原，比如核心射频模块上的金属屏蔽罩高度比排针顶部低1.2mm，在设计叠层安装结构时，上层板卡不会压到屏蔽罩，避免造成射频信号干扰或者元件损坏；侧边的MicroUSB接口突出板边2.3mm，设计外壳接口开孔时，能精准确定开孔的位置与大小，保证数据线插头能顺利插入，不会出现插头被外壳挡住的情况。另外板上的电容、电阻等小型贴片元件虽然尺寸不大，但模型也按照实际布局做了还原，在做灌封或者导热垫贴合设计时，能准确避开过高的元件，保证导热路径顺畅，不会出现元件被压坏的情况。对于做智能硬件结构开发的从业者来说，这类精准的板卡模型能大幅减少前期结构校核的时间，不用等实物到手再调整设计，能有效缩短原型开发的周期，减少打样返工的概率。
