双臂协作工业机器人机械臂三维设计

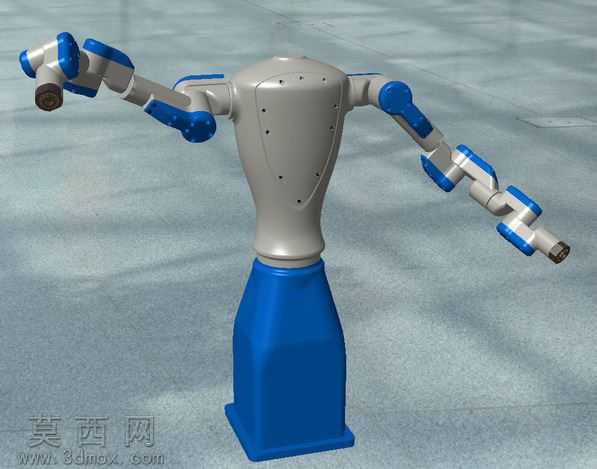

本作品为双臂协作型工业机器人的三维数字化设计成果，整体建模过程依托专业三维CAD软件完成，严格遵循工业机械臂的设计规范与实际生产应用需求搭建全参数化模型。模型整体分为基座、躯干、双侧机械臂三大核心结构模块，基座部分采用下宽上窄的棱台式造型，底部做圆角过渡处理，既保证设备放置的稳定性，也避免尖锐棱角带来的安全隐患，建模时对基座的安装孔位、内部走线空腔都做了1:1还原，预留了电气元件的装配空间。躯干部分采用流畅的曲面造型设计，通过曲面放样、曲率连续调整完成外壳建模，表面均匀分布的装配定位孔严格按照实际零件的孔位间距排布，还原了真实设备的外壳装配逻辑，躯干与基座的衔接处做了密封过渡结构设计，符合工业设备的防护等级要求。双侧机械臂采用对称式多关节串联结构，每侧机械臂包含肩转关节、大臂、肘关节、小臂、腕转关节、末端执行器接口六个运动单元，各关节处的旋转轴、限位凸台、线缆防护槽都做了精细化建模，关节衔接处的蓝色装饰防护件与灰色主体结构做了分色材质区分，蓝色部件采用哑光工程塑料材质参数设置，灰色主体采用磨砂金属材质参数，渲染时通过环境光遮蔽、全局光照效果还原真实工业设备的材质质感，各运动关节的转动副都按照实际运动范围做了装配约束，可直接用于后续的运动仿真验证。设计过程中充分考虑双臂协作的作业需求，两侧臂展长度、关节活动范围做了对称匹配，可满足协同搬运、协同装配等复杂作业场景的结构要求，模型整体无破面、无重叠几何、无多余冗余特征，所有零件的装配关系都按照实际工业机器人的装配逻辑搭建，既可以用于工业机器人的结构教学演示，也可作为自动化产线布局的数字孪生模型使用，为后续的结构优化、运动仿真、产线调试提供精准的三维数字基础。
