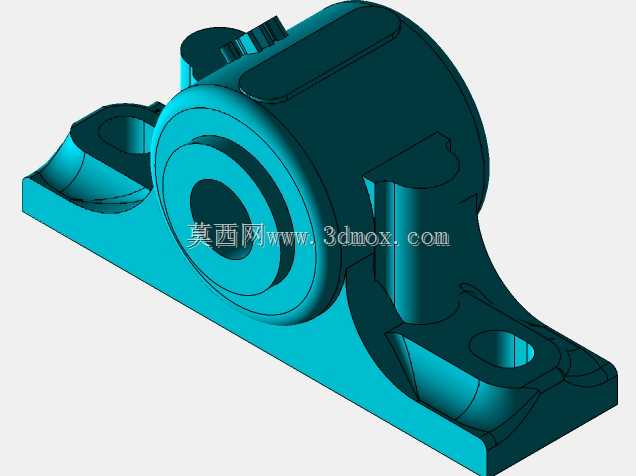

SN506剖分式泵体轴承支撑结构

这款SN506泵体轴承支撑结构，主要应用在中小型单级离心泵、齿轮输油泵的传动端，承担泵轴旋转过程中的径向载荷与少量轴向载荷，是保障泵组长周期平稳运行的核心支撑部件。从实际工况适配来看，这类轴承座多配套深沟球轴承或调心滚子轴承使用，适配输送清水、轻质油品的工业泵组，在给排水泵站、小型化工输送线、机床冷却循环系统中都能见到同结构部件的应用，安装时需配合轴肩定位、端盖密封完成整轴系的装配，避免泵轴运行中出现窜动或偏摆。

设计层面，该结构采用剖分式基座搭配一体式轴承座腔的构型，底部两个对称的安装脚预留了螺栓过孔，安装孔的中心距、孔径都匹配常规SN系列轴承座的安装边界，无需额外改造安装基面即可替换同型号旧件。轴承腔的内壁做了储油槽结构，运行时可留存润滑脂，减少轴承滚动体与保持架的磨损，腔室两端预留了密封件安装位，可适配毡圈密封或骨架油封，阻挡输送介质侧的杂质、水汽进入轴承腔，同时避免润滑脂泄漏污染输送介质。

从结构细节来看，基座与轴承腔的过渡位置做了大圆角加强筋设计，既减少了铸造过程中的应力集中问题，也能提升整体结构的刚性，避免泵轴高速旋转时轴承座出现共振变形。顶部预留的注油孔位置正对轴承滚动体区域，日常维护时无需拆解端盖即可完成润滑脂补充，降低运维工作量。两侧的安装脚底面做了铣平处理，安装时与泵架的安装基面贴合度更高，能减少装配后的同轴度误差，避免轴承承受额外的附加载荷。

建模过程中，这类结构需要重点关注轴承腔的同轴度公差、安装脚底面的平面度要求，以及密封槽的尺寸精度，所有过渡圆角都要匹配铸造工艺的拔模要求，避免出现无法脱模的锐角结构。同时轴承腔与端盖的配合面要预留合适的公差带，保证端盖装配后既能压紧轴承外圈，又不会出现过盈量过大导致的装配困难。实际选型时，需要匹配对应轴径的轴承型号，确认轴承座的中心高与泵组的轴系中心高一致，避免装配后出现轴系不对中，引发轴承过早失效、泵组振动超标的问题。
