农用谷物烘干设备金属结构组件

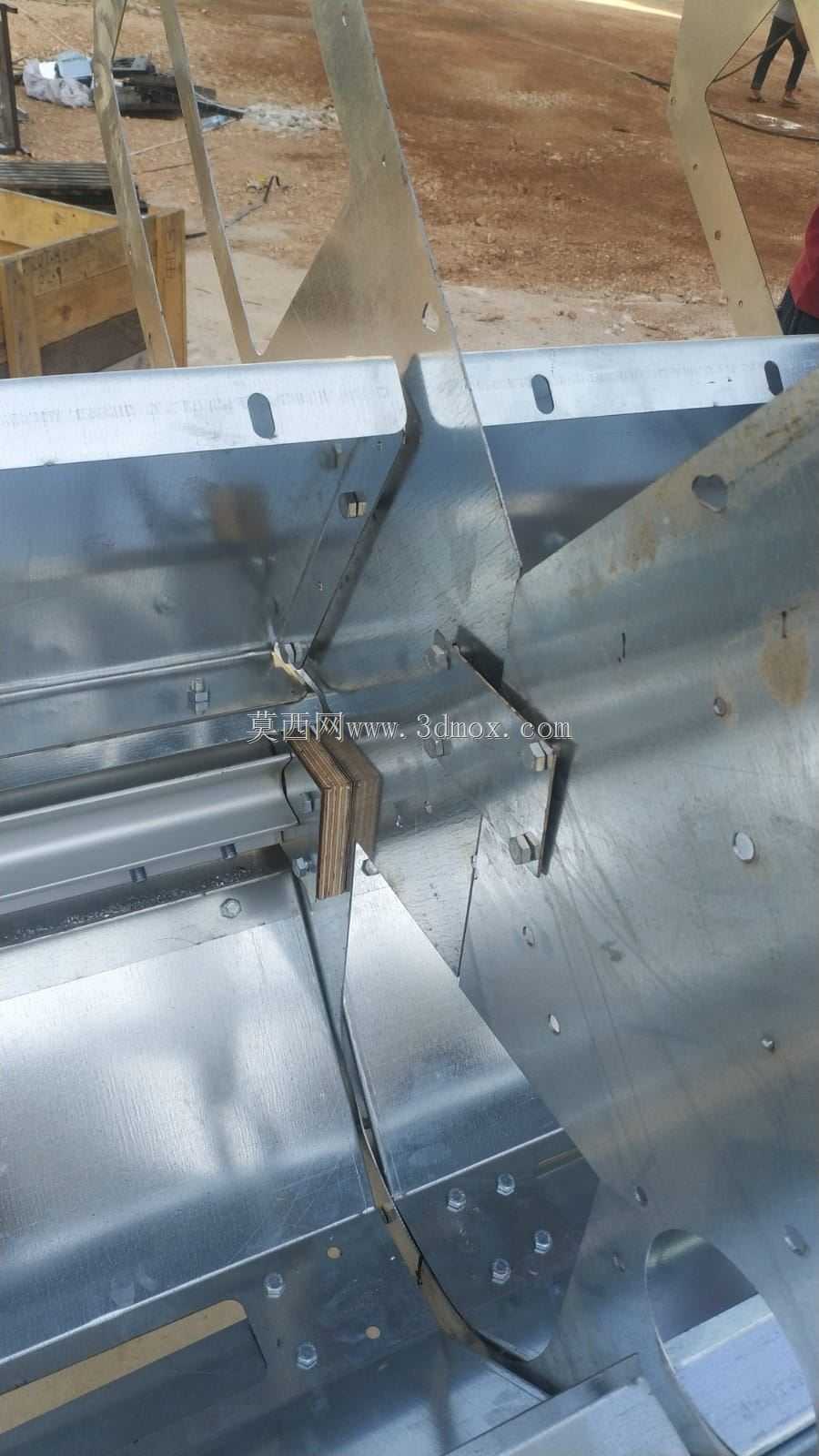

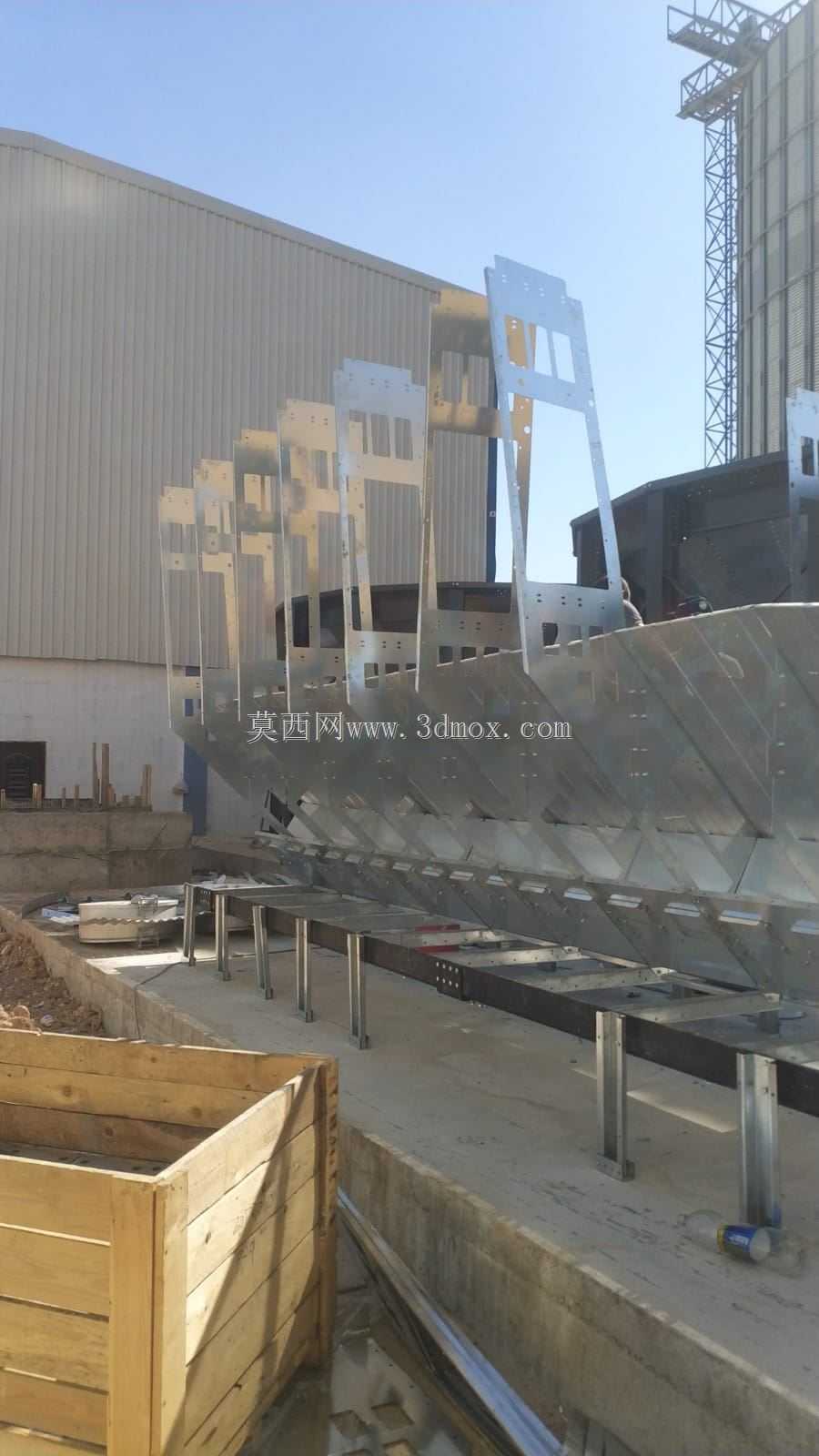

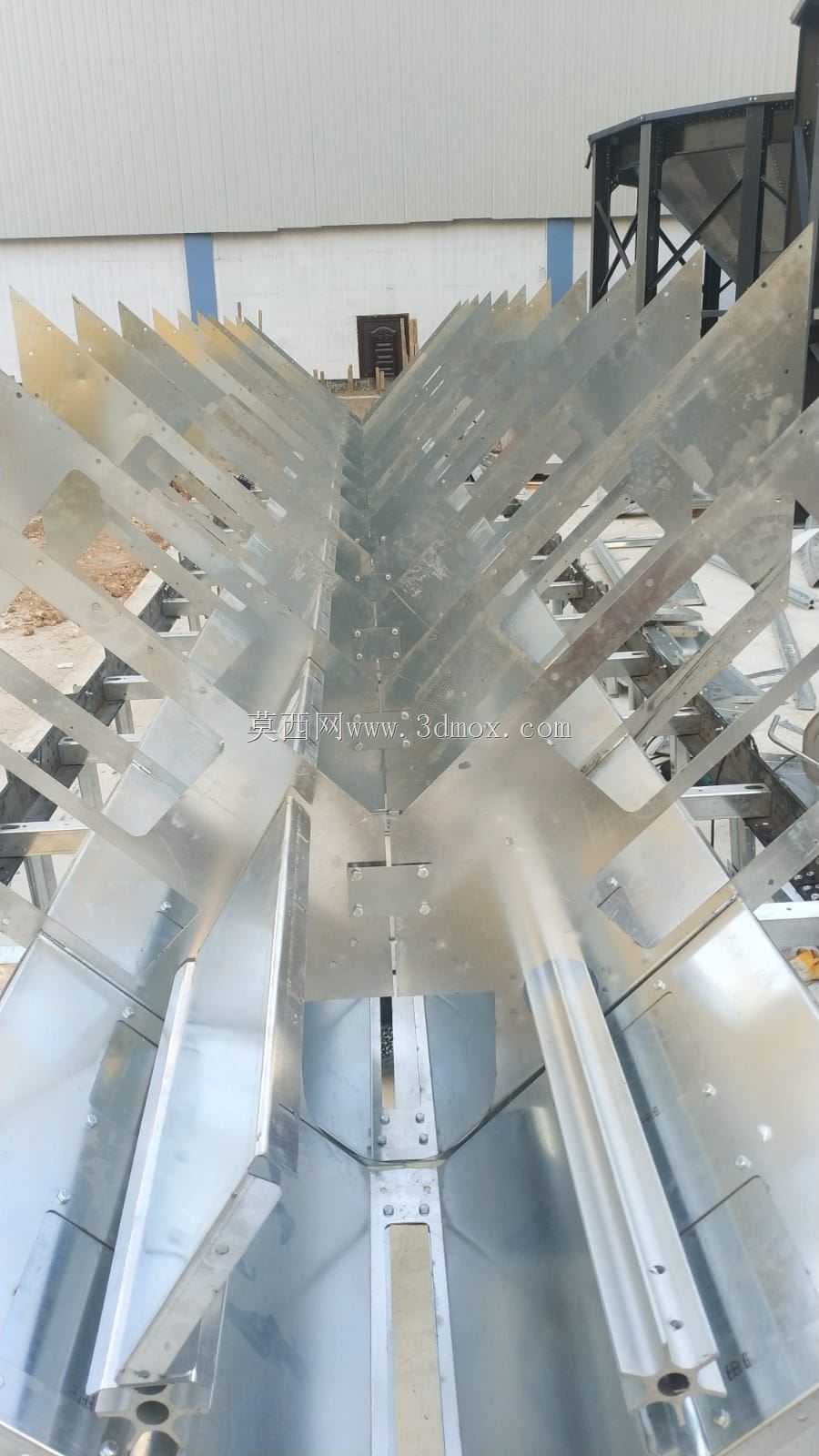

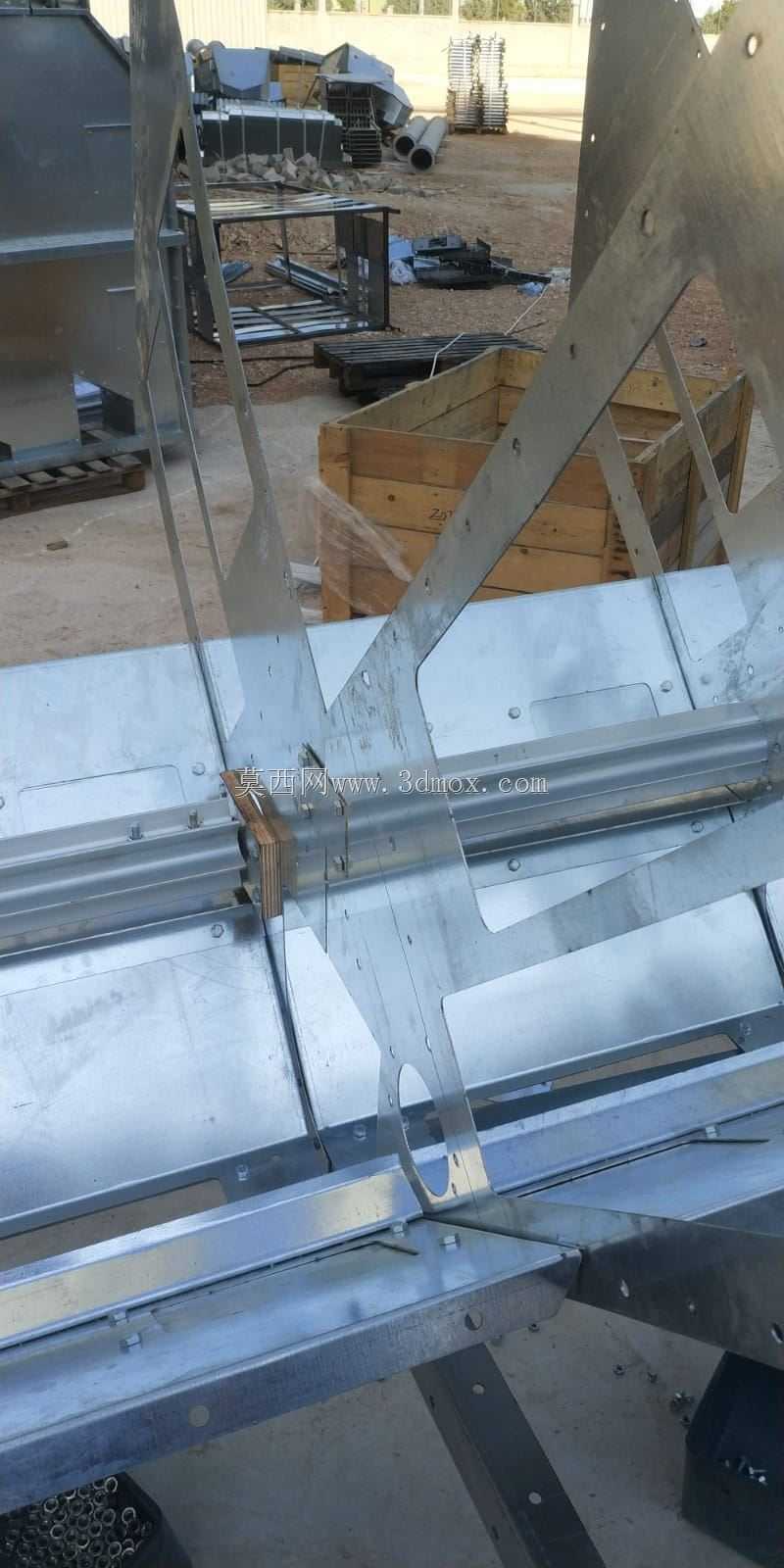

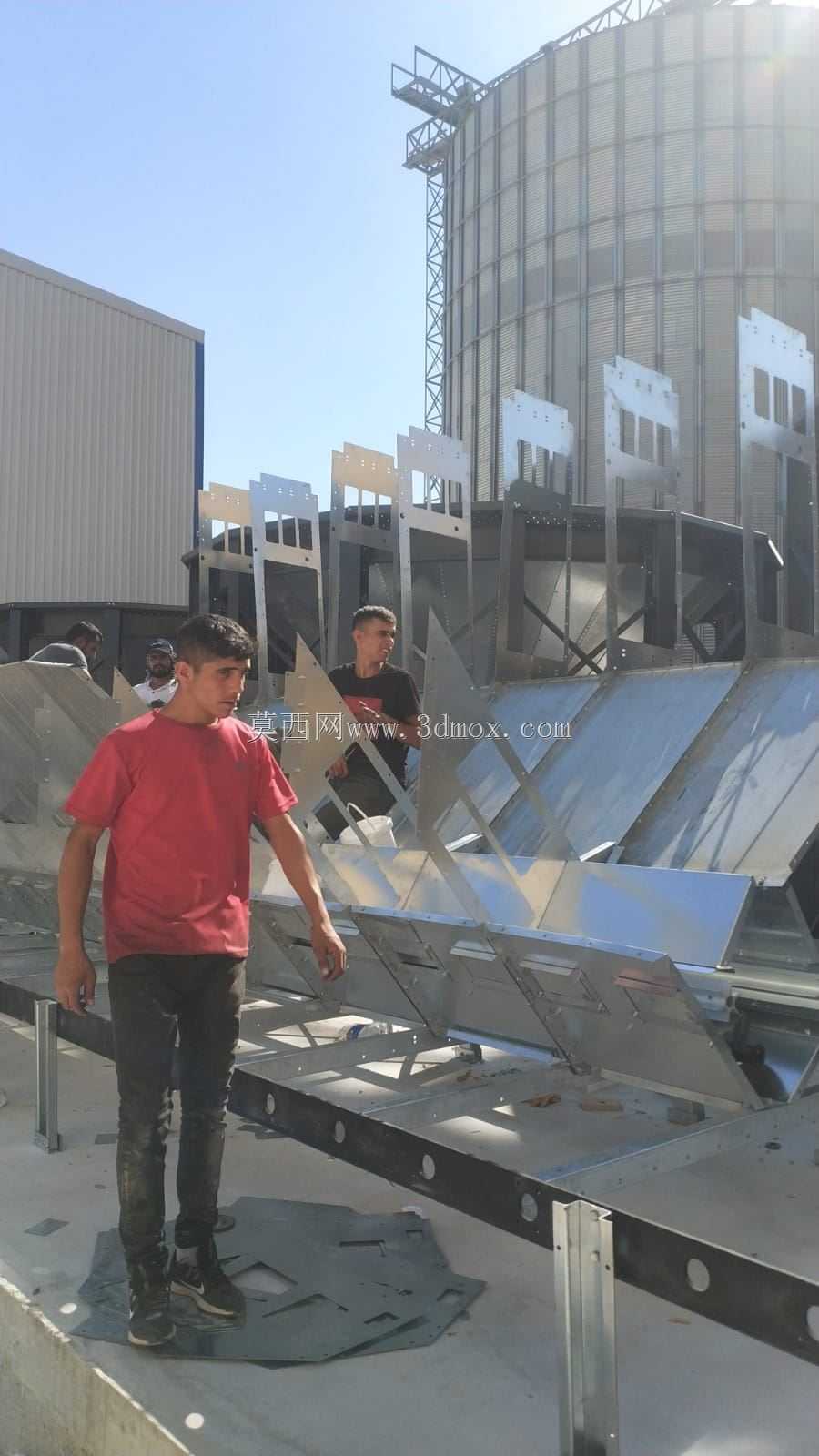

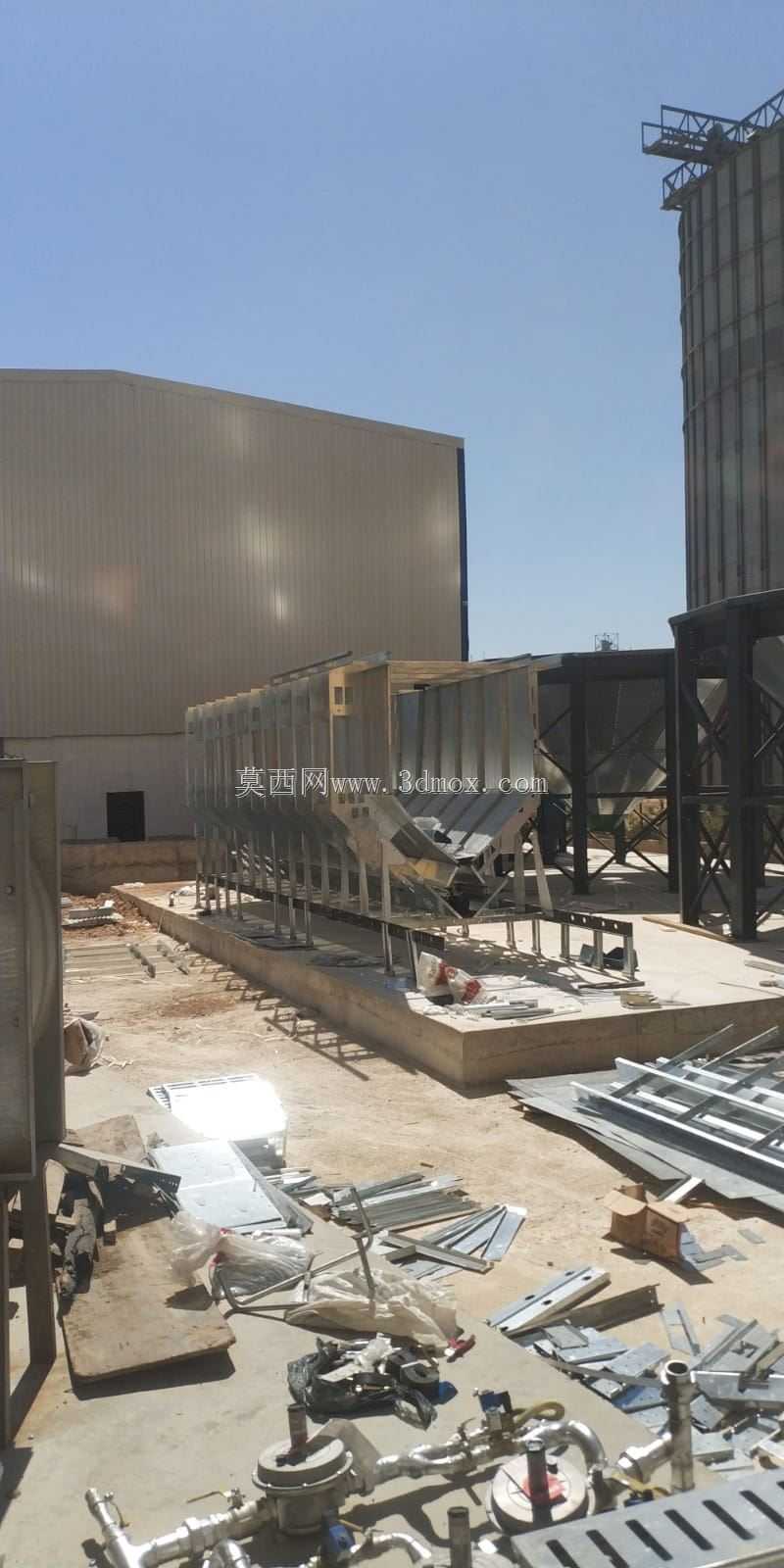

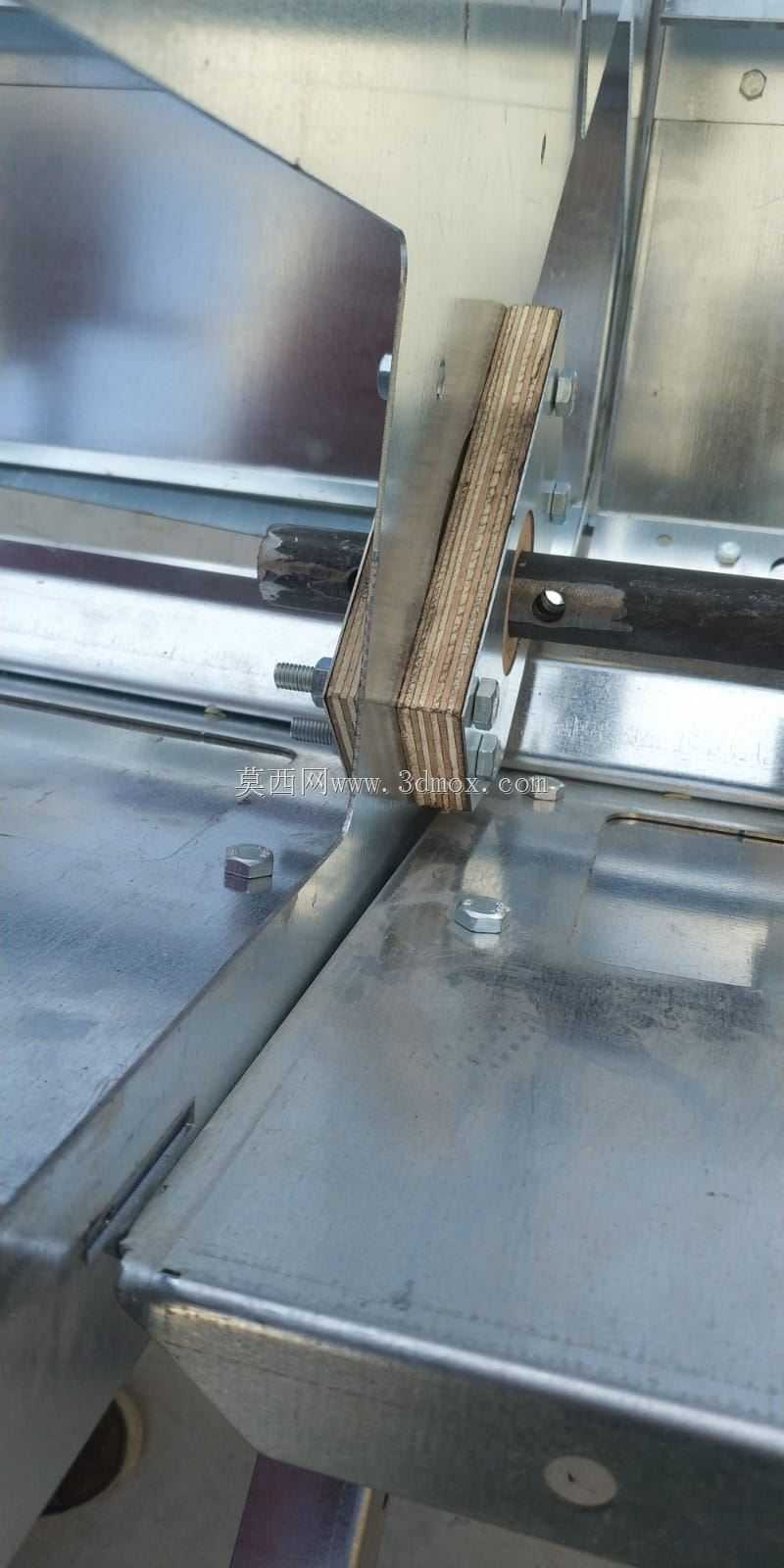

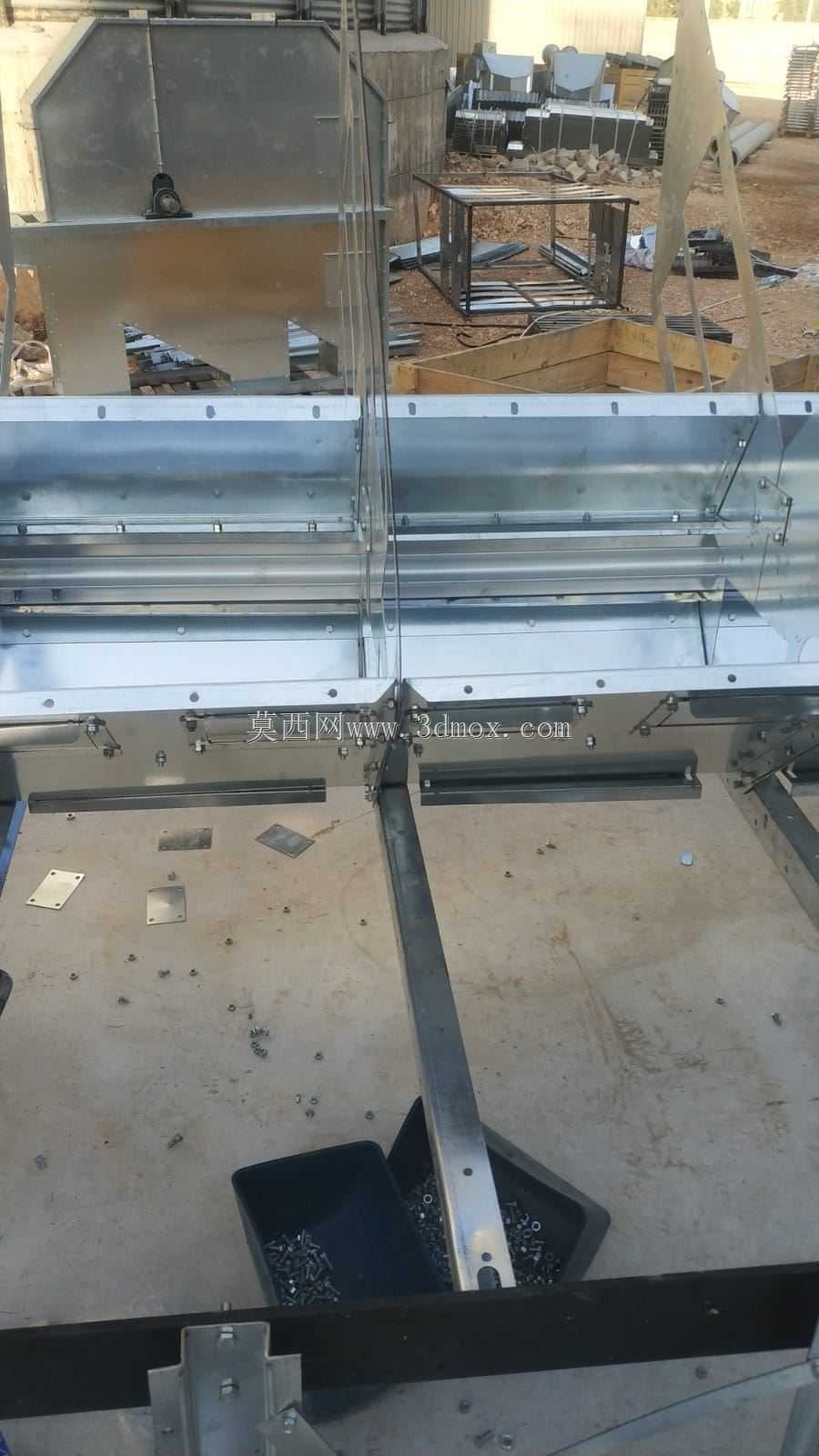

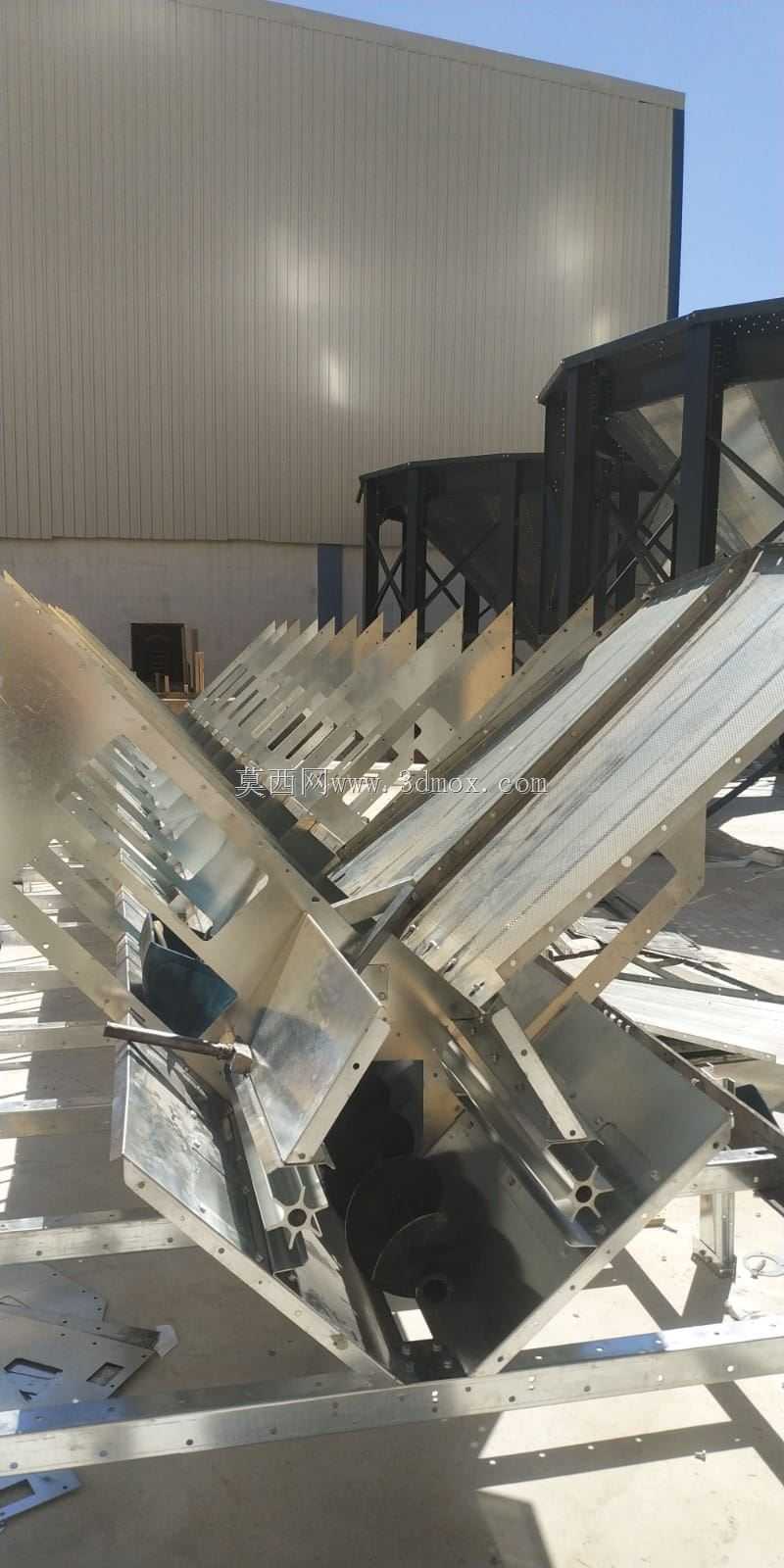

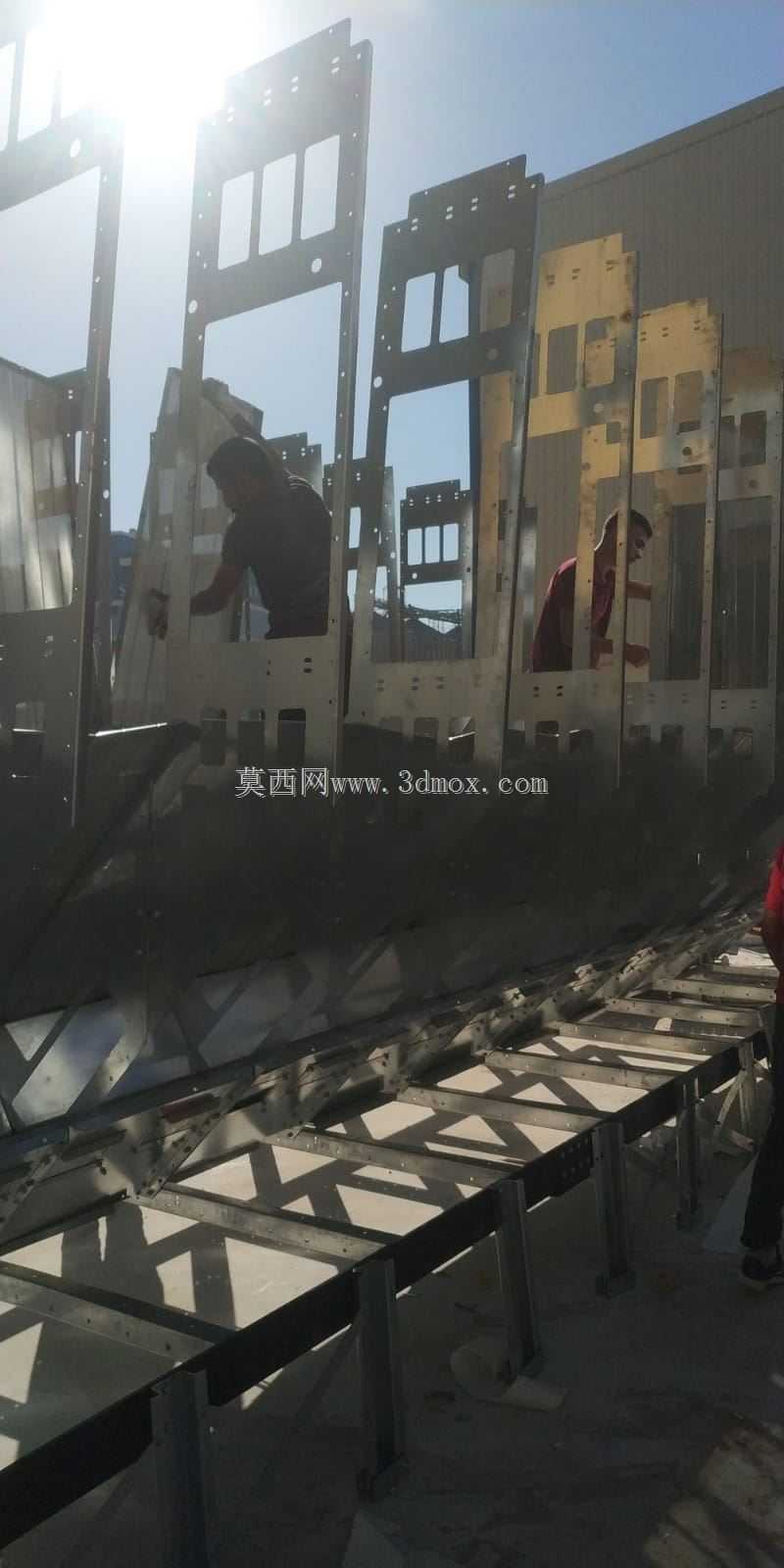

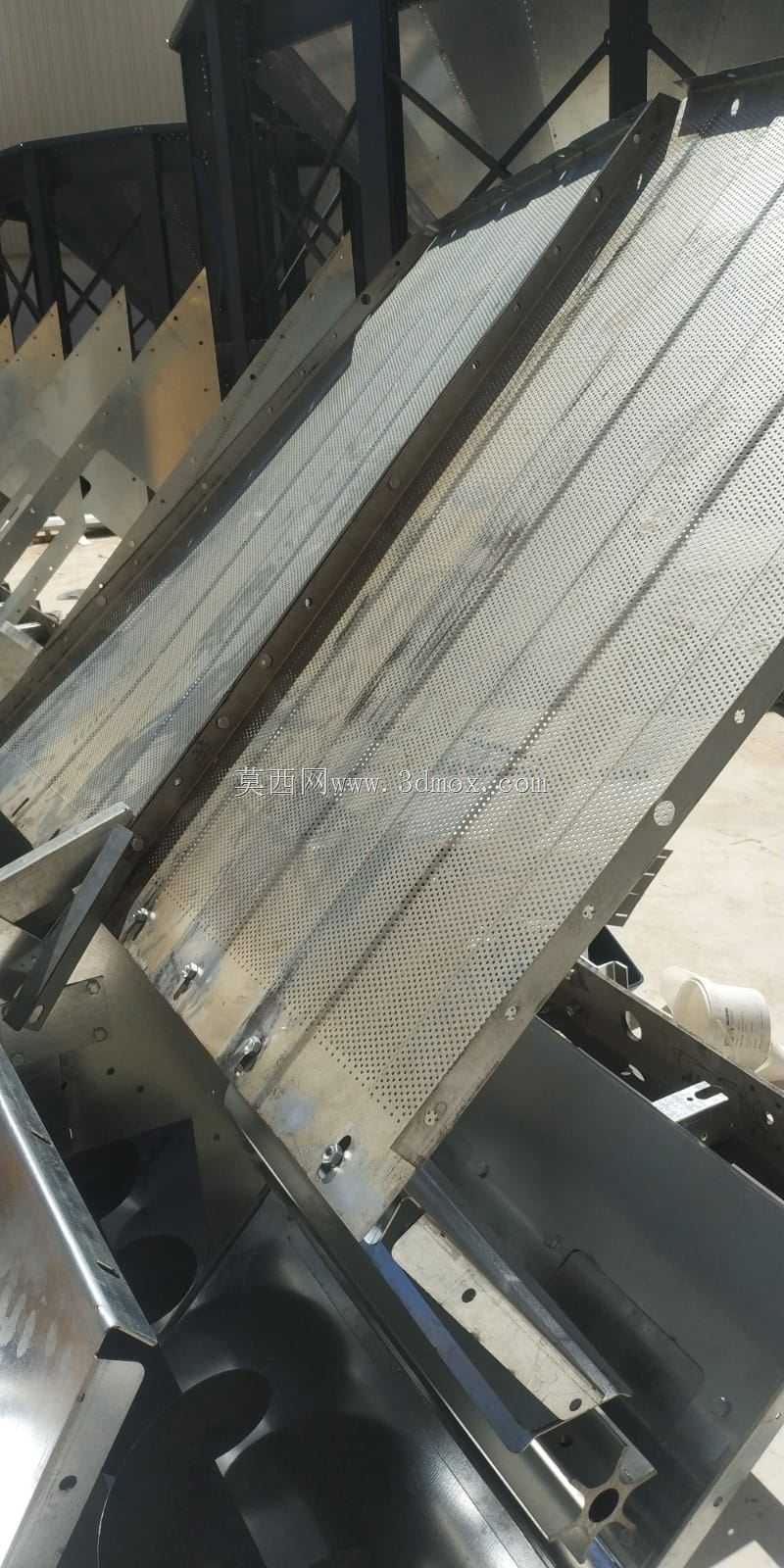

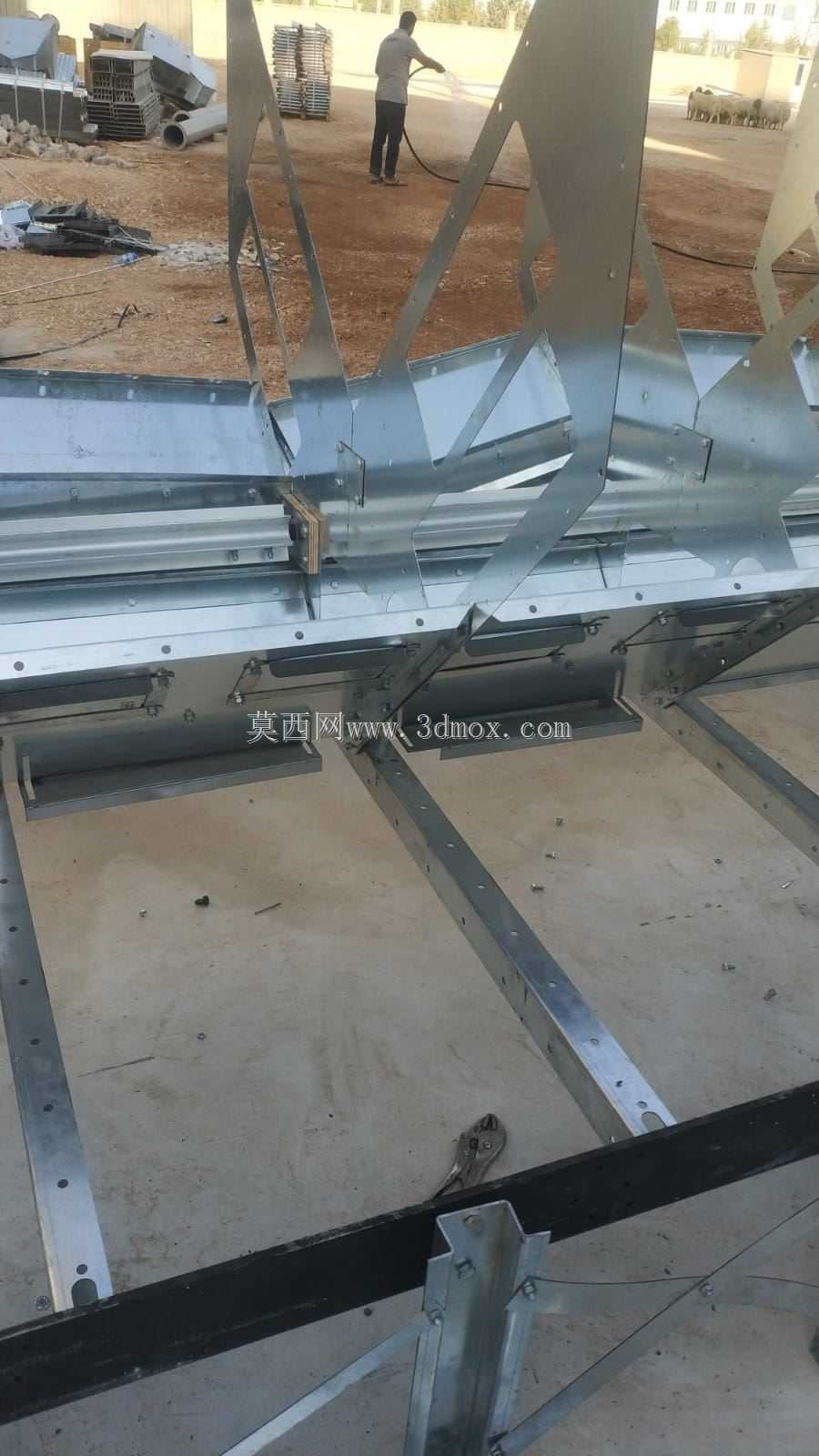

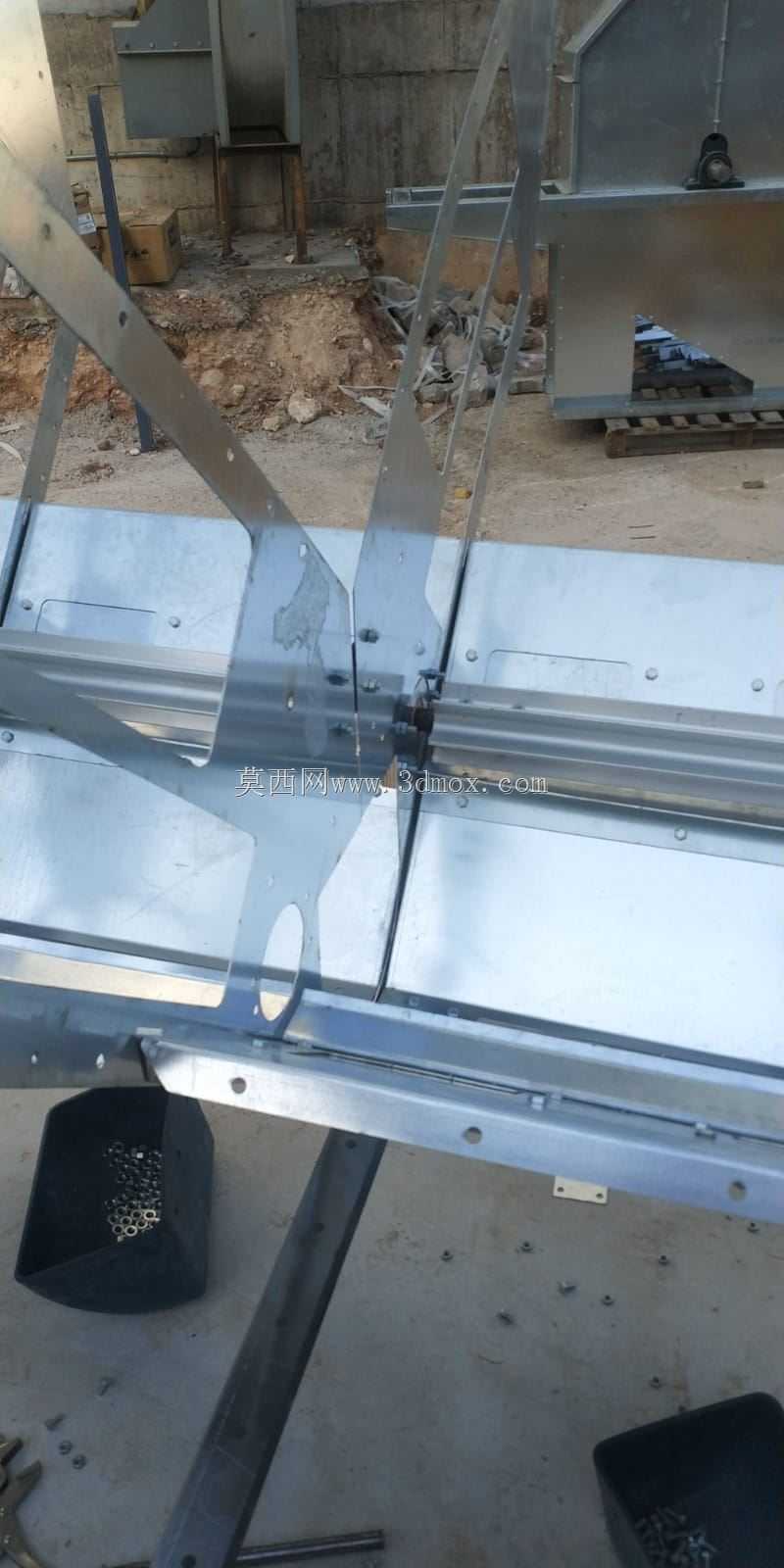

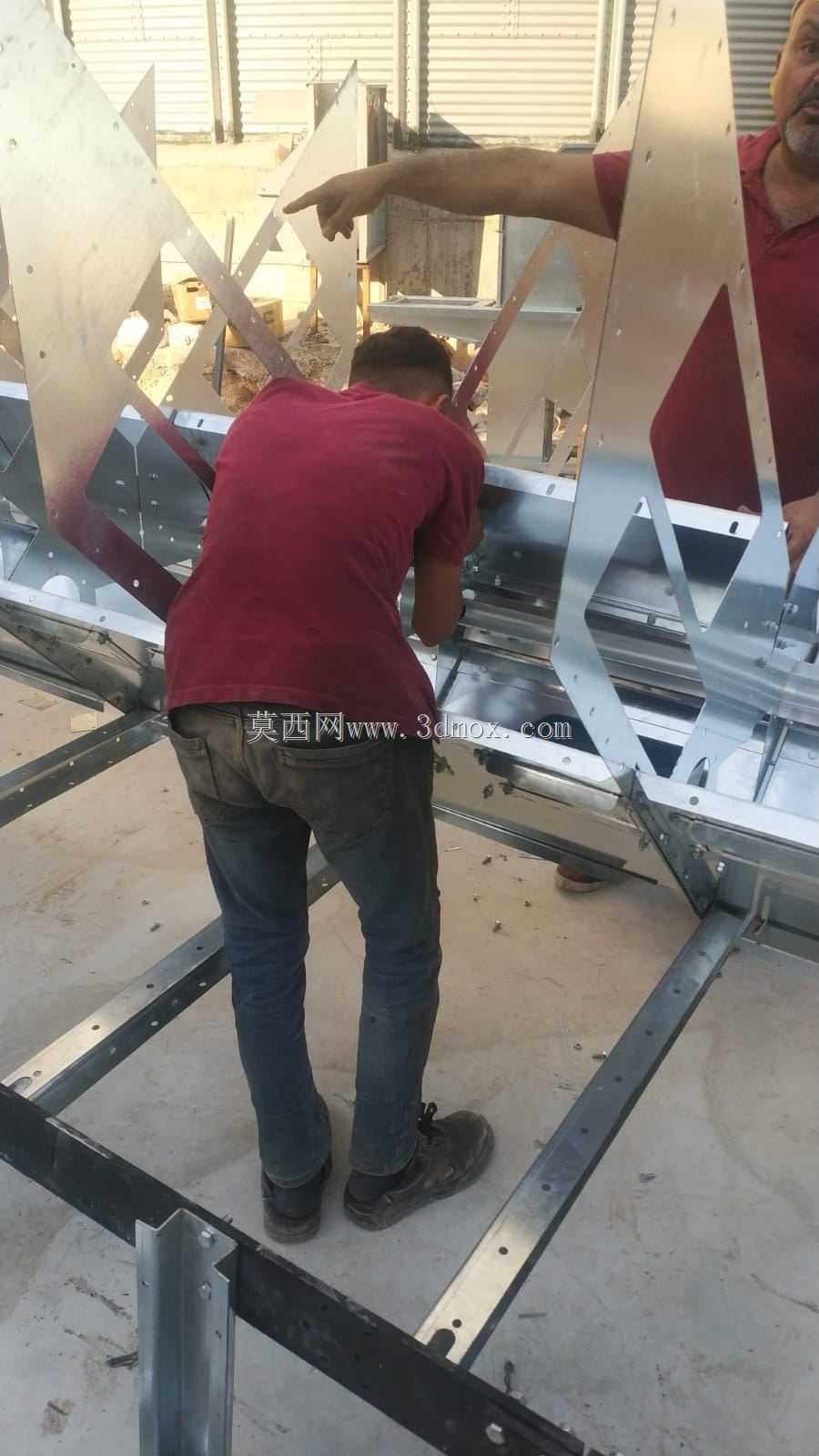

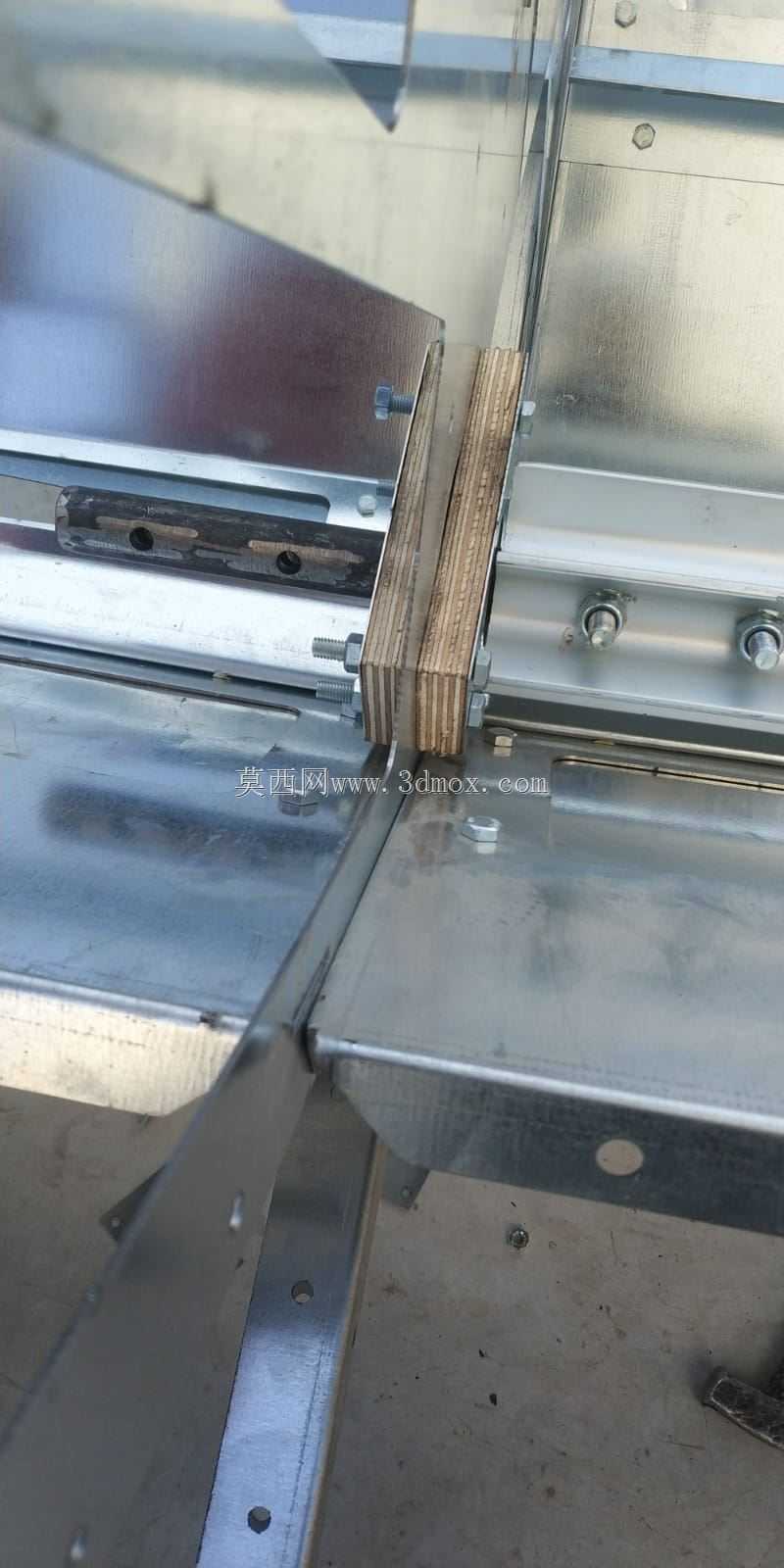

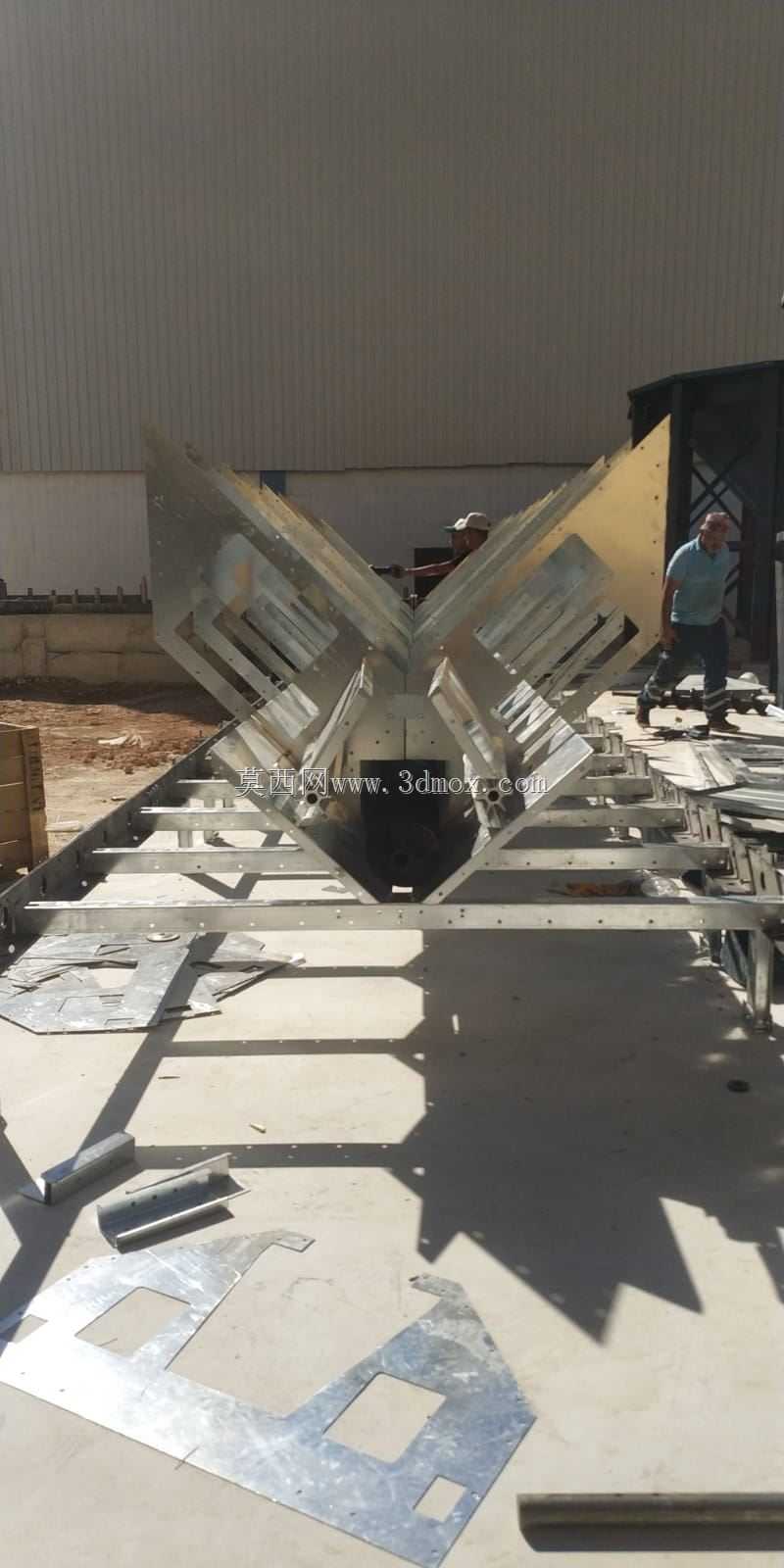

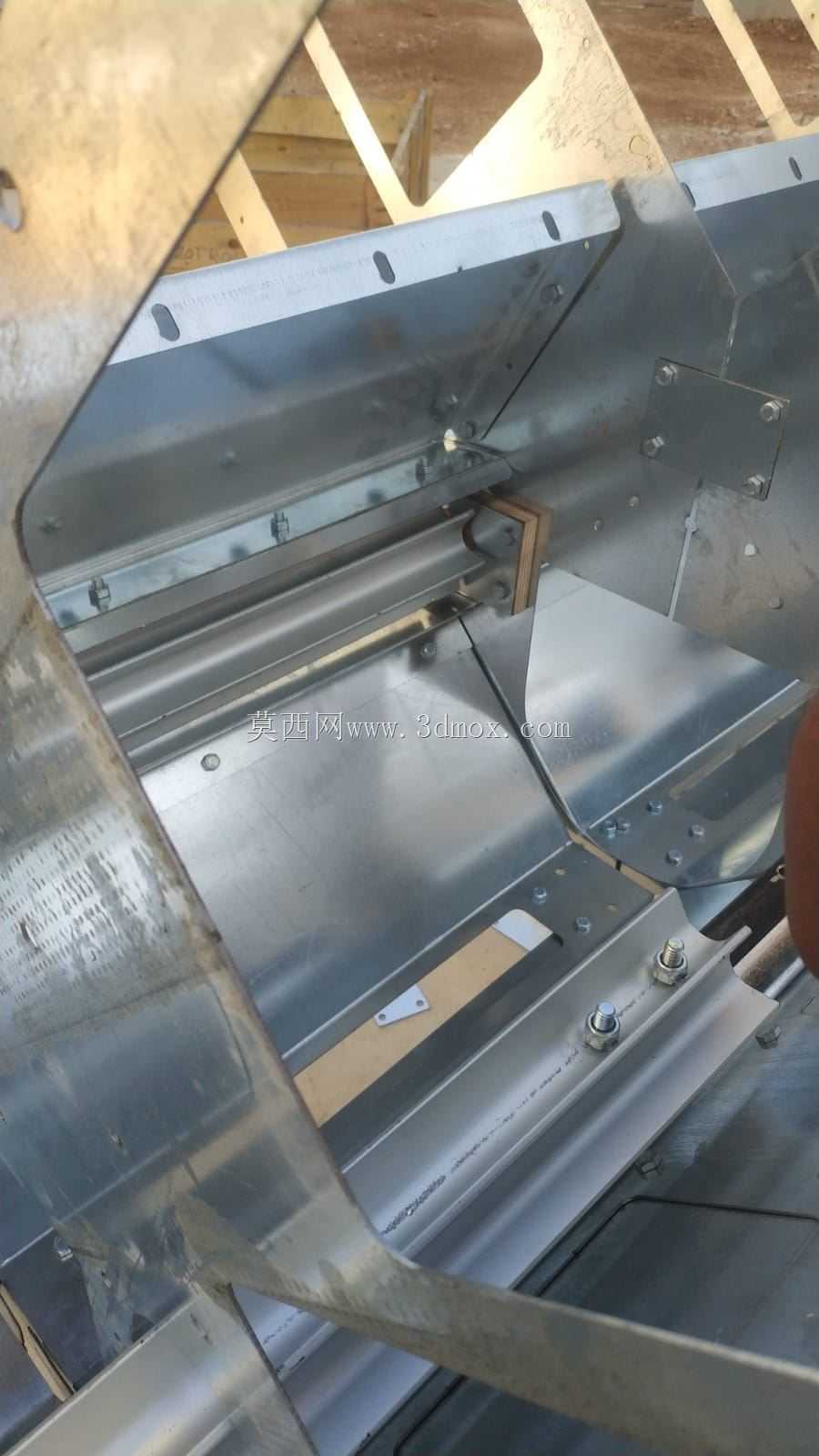

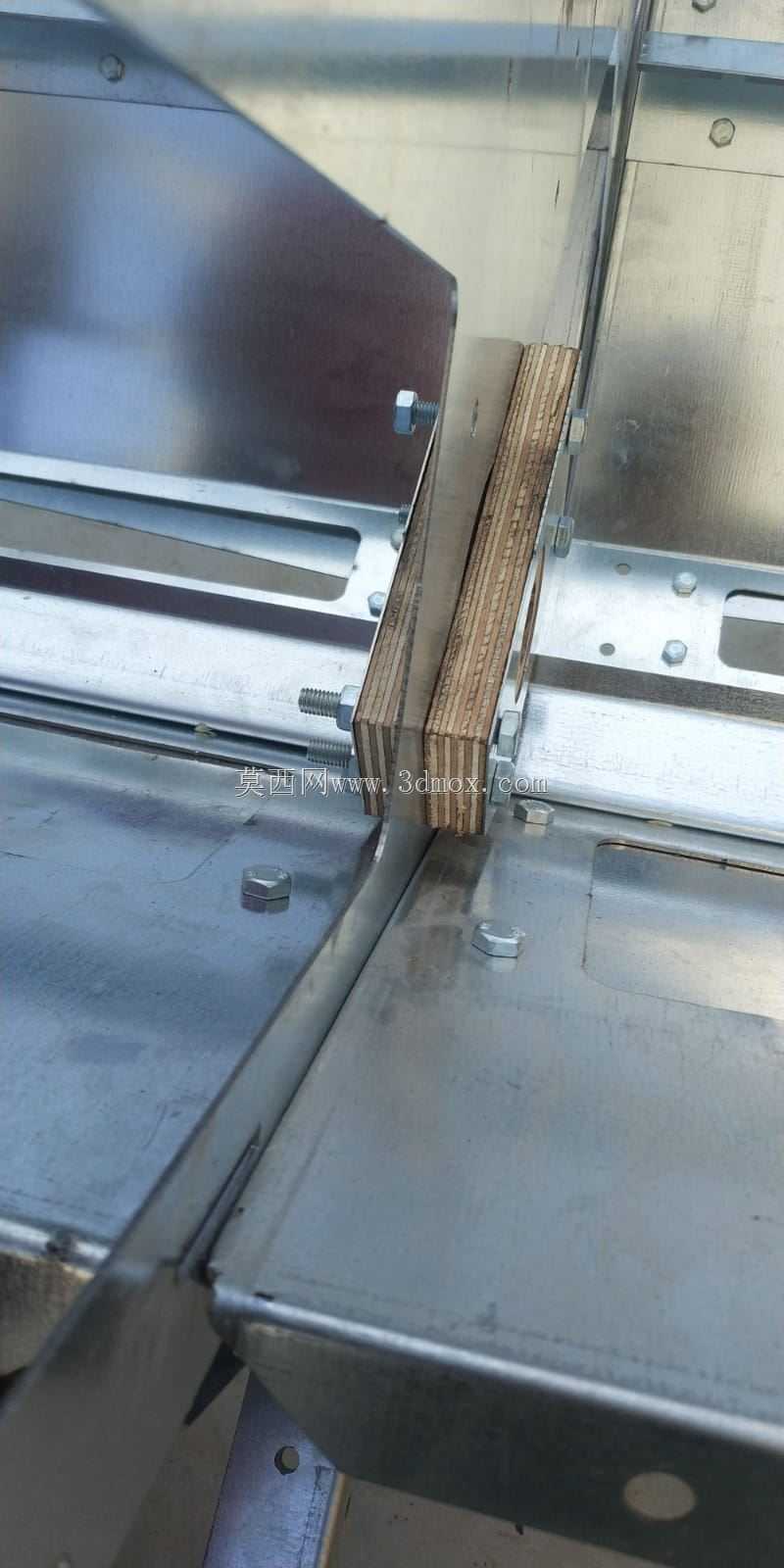

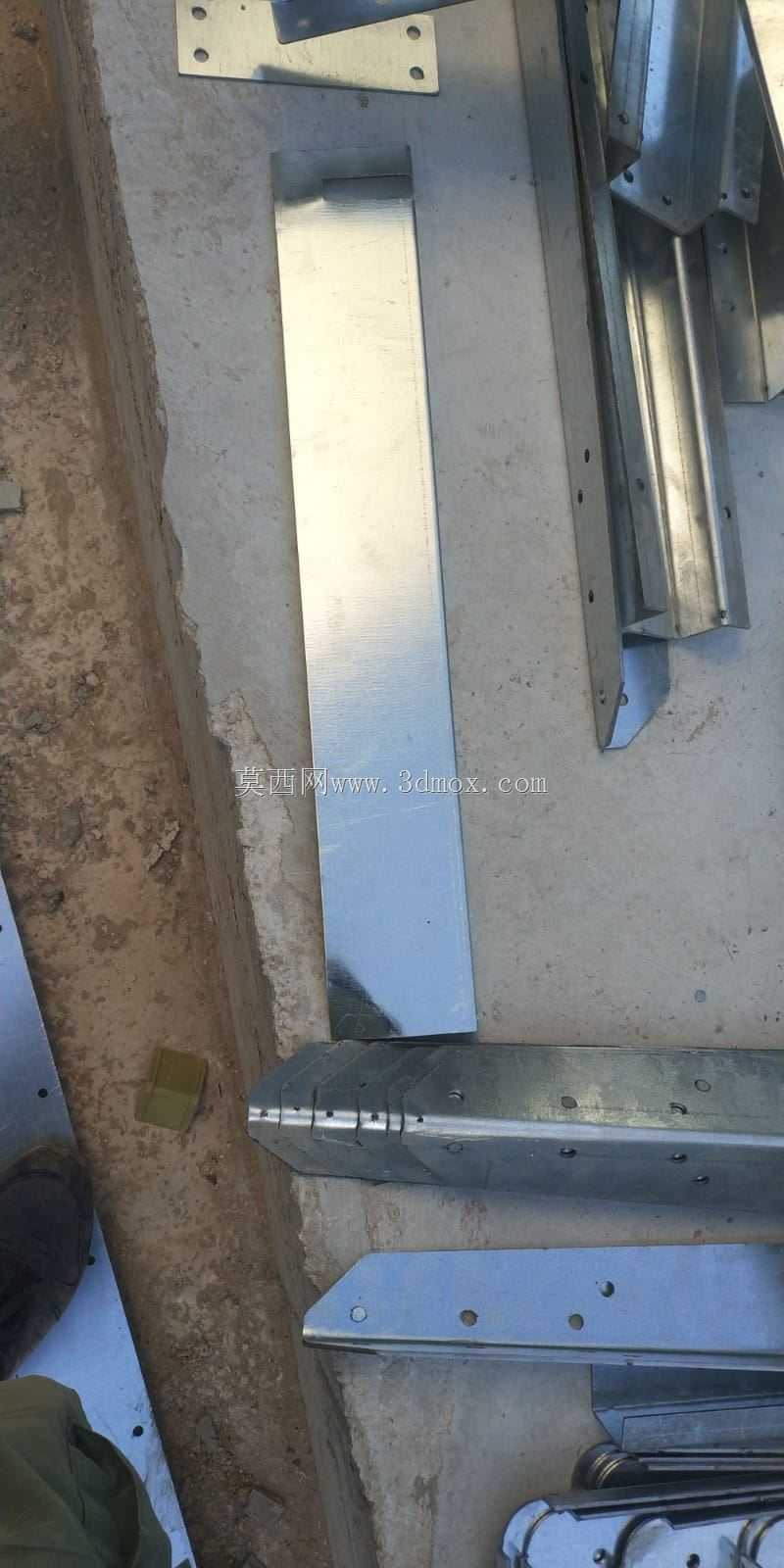

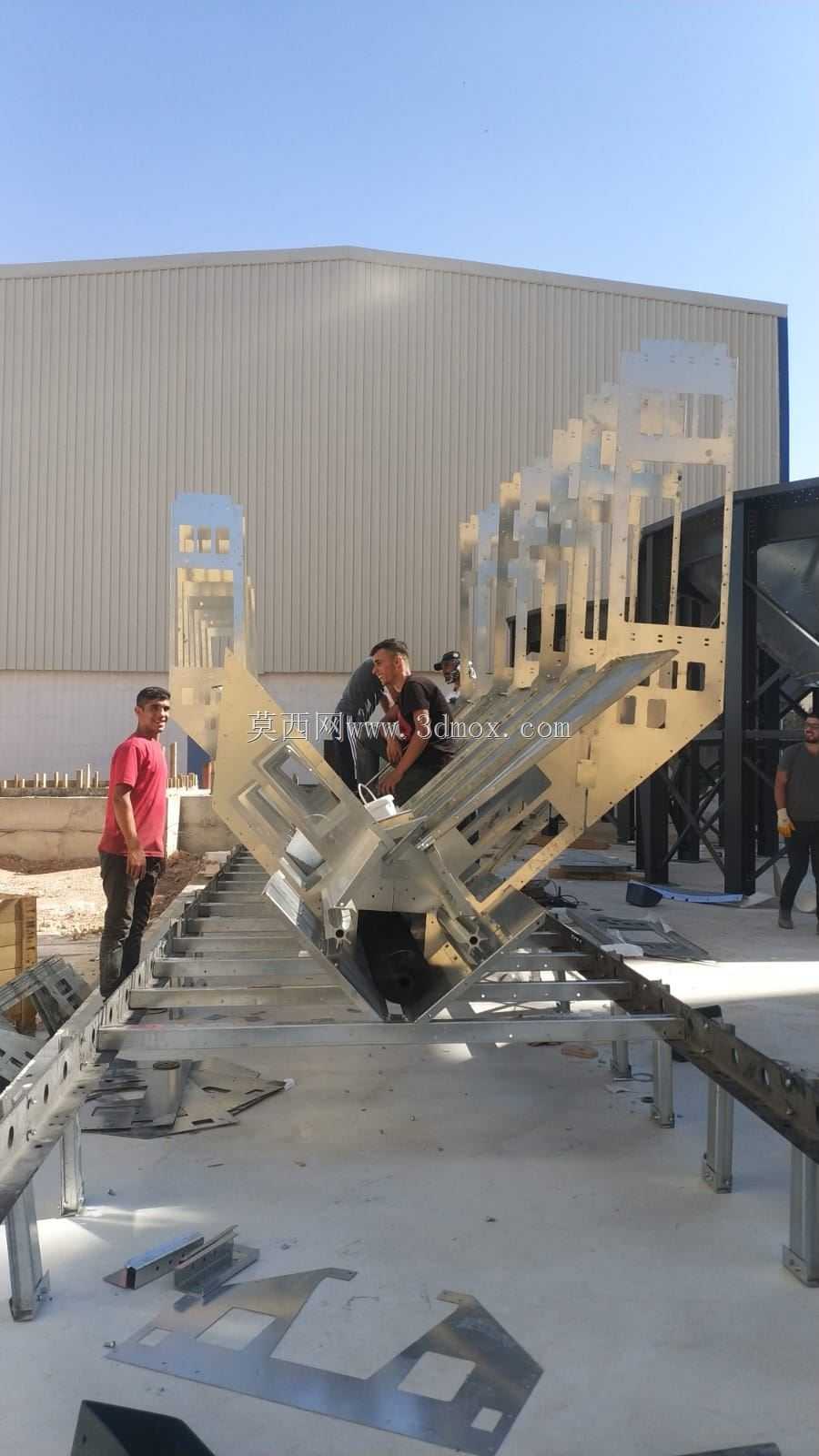

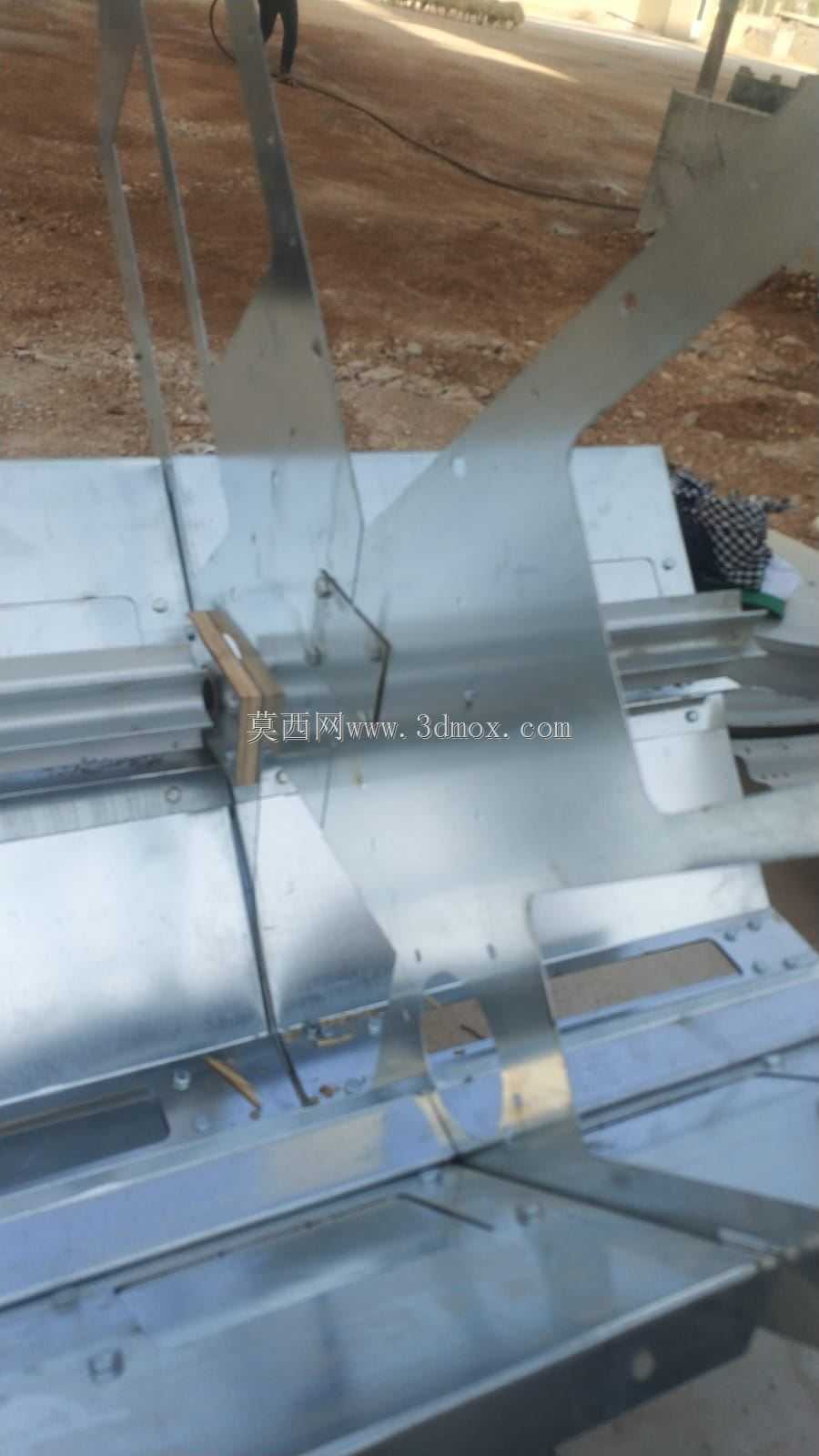

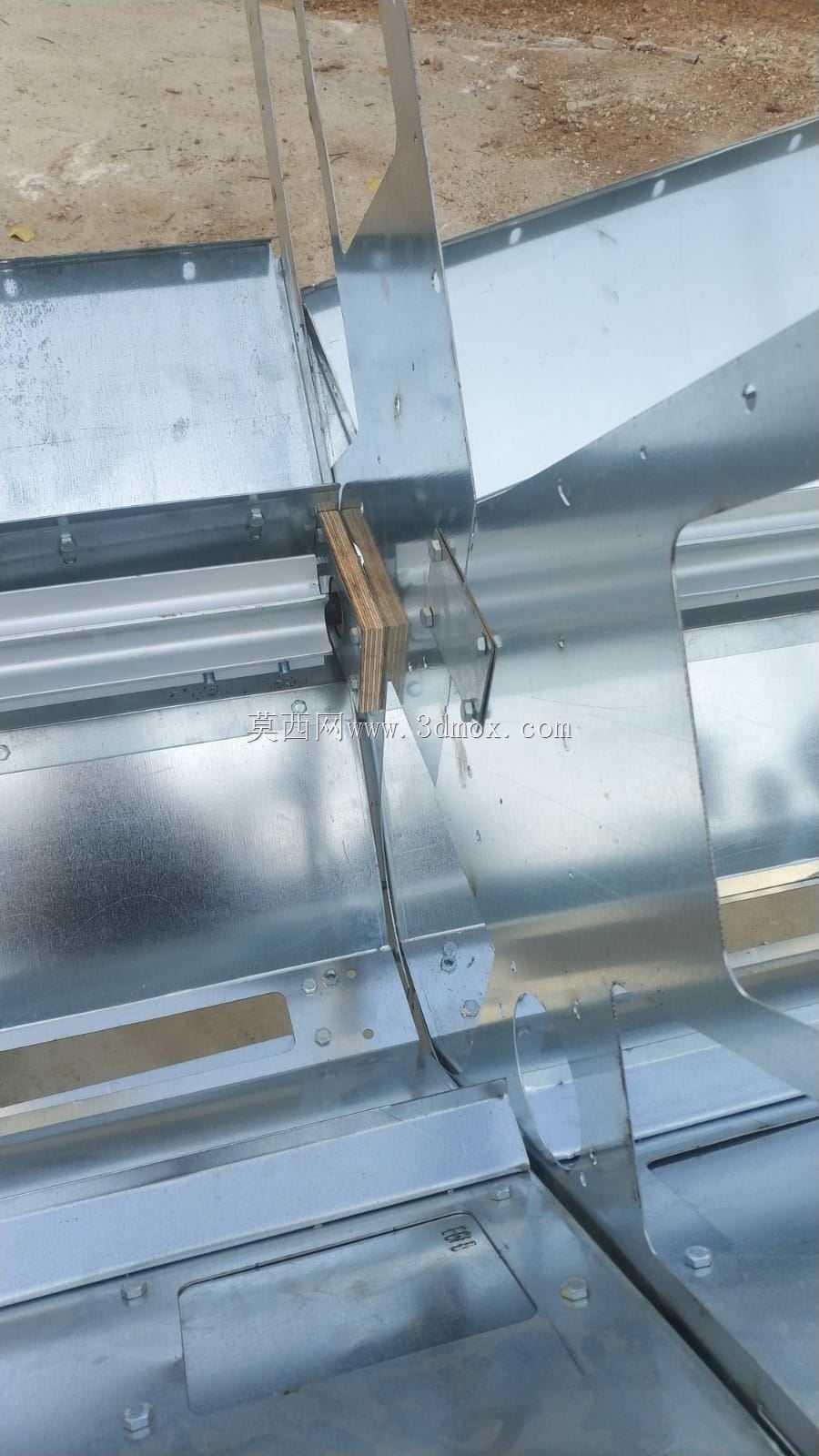

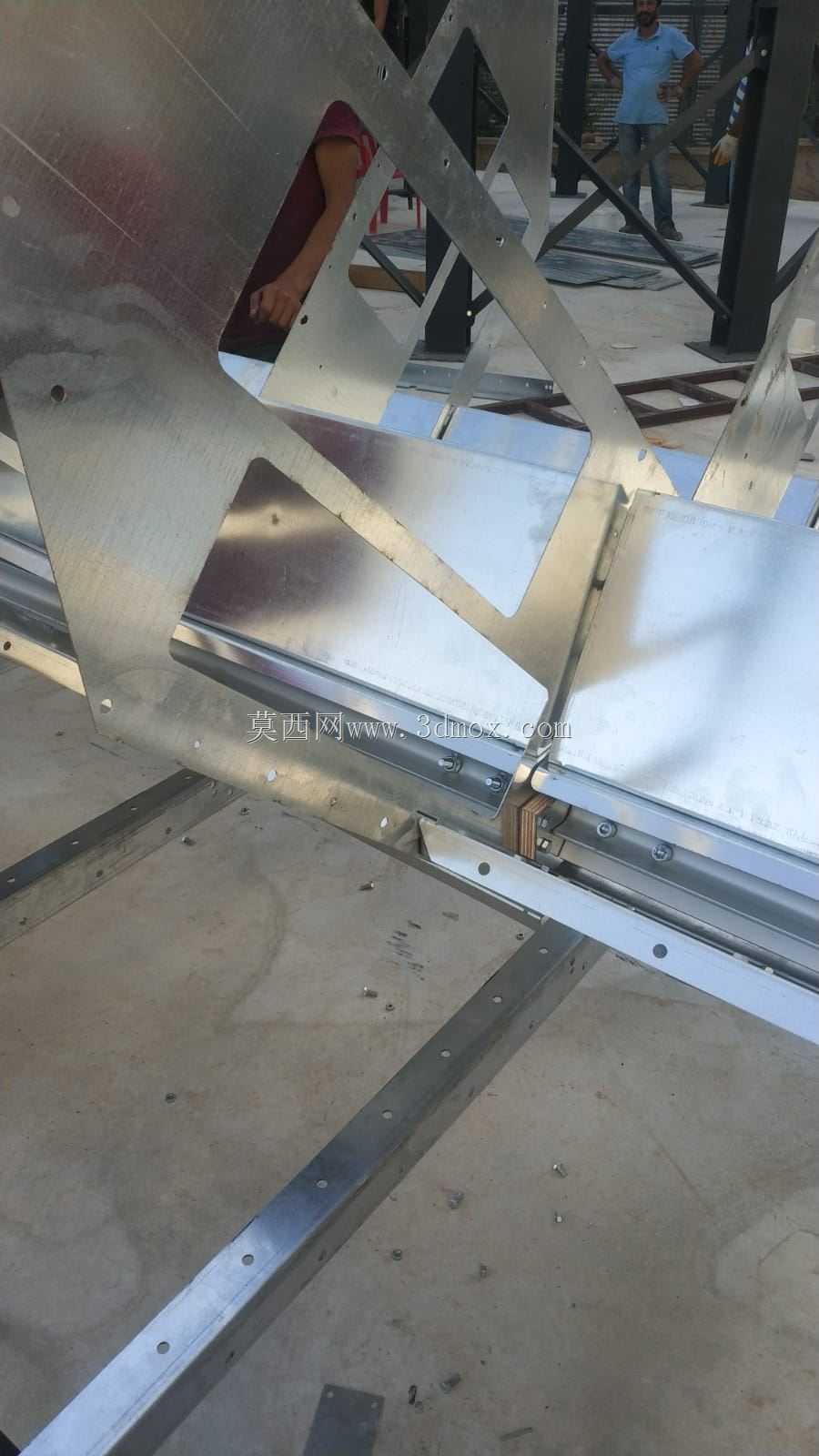

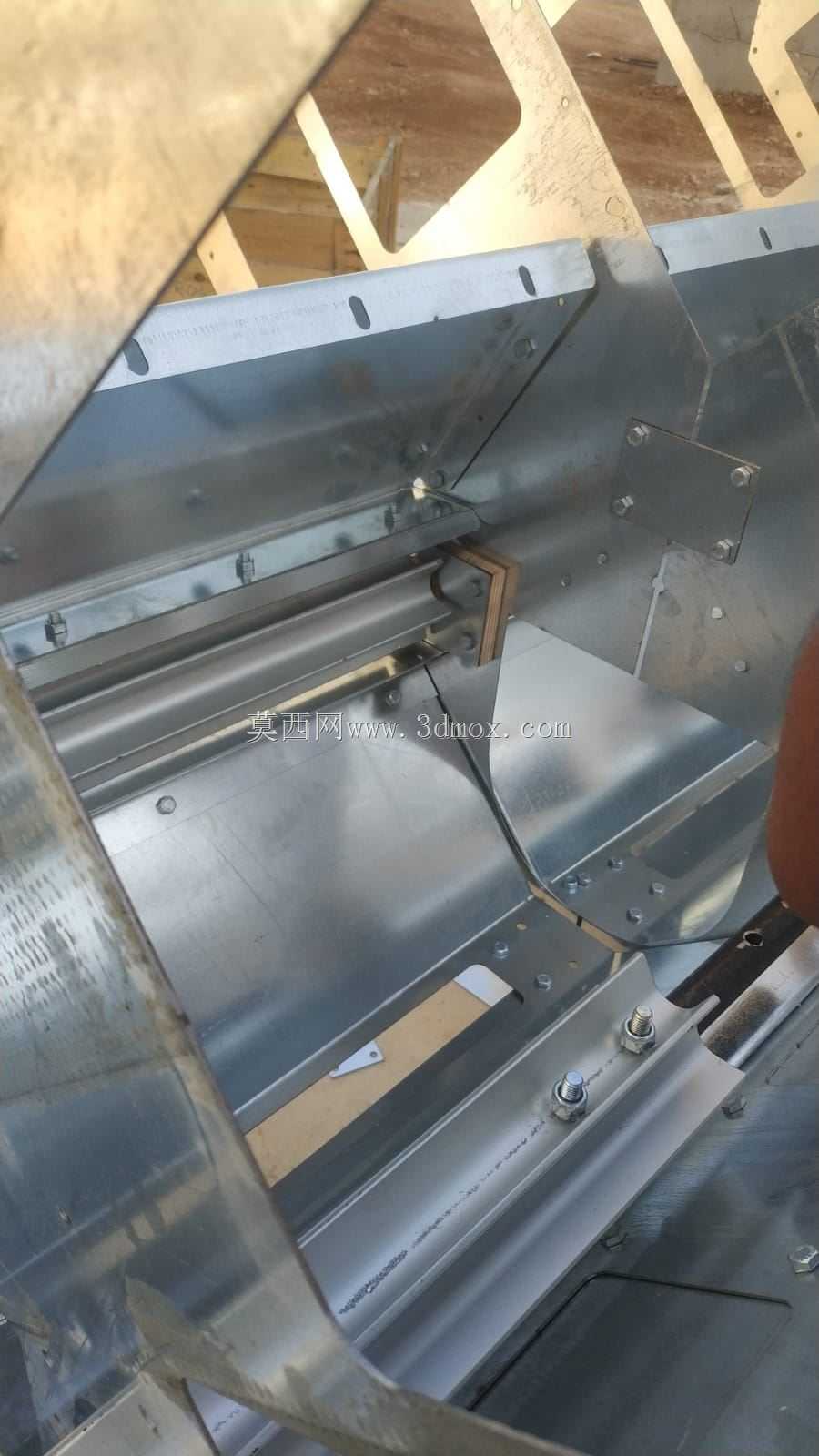

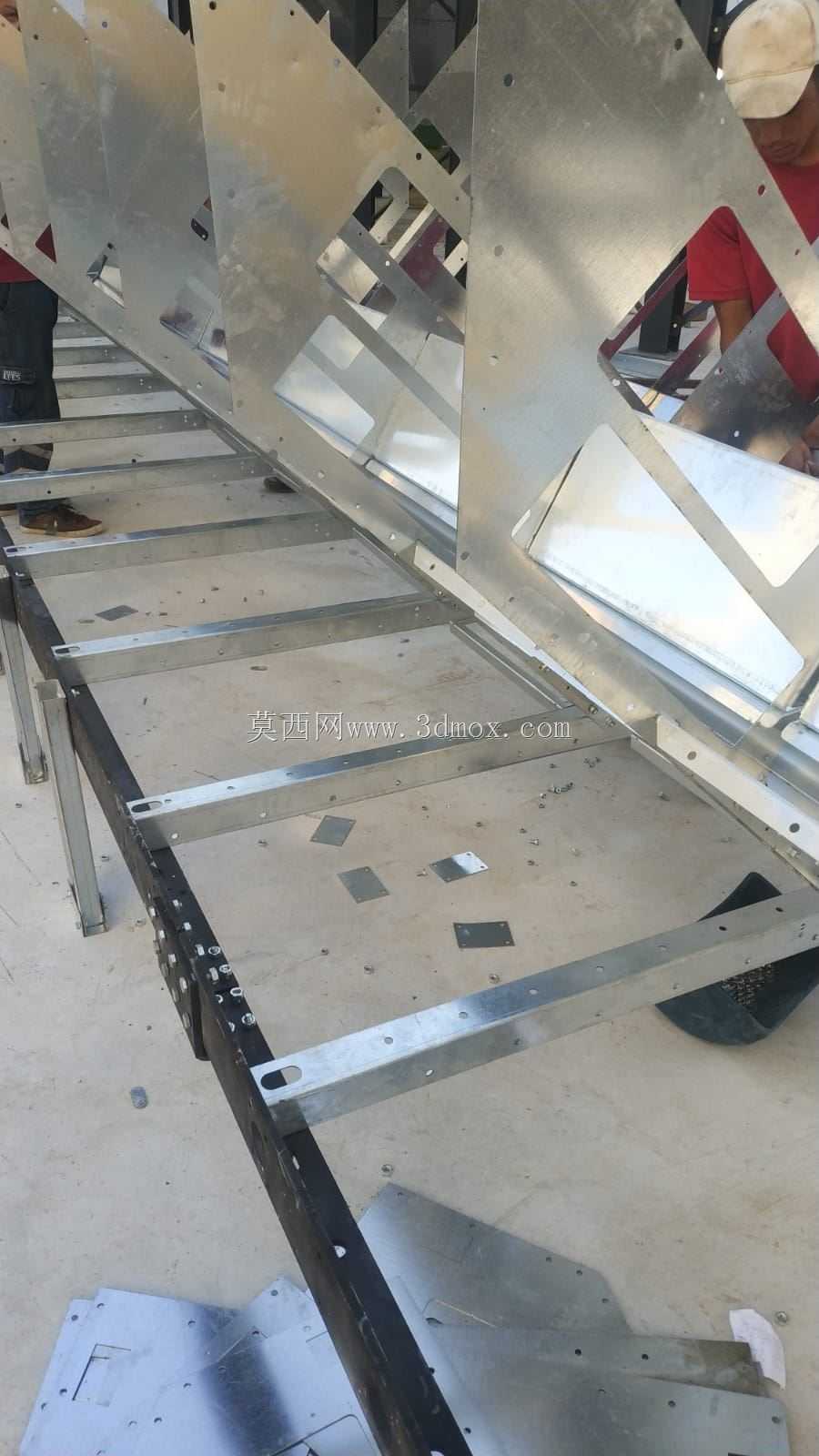

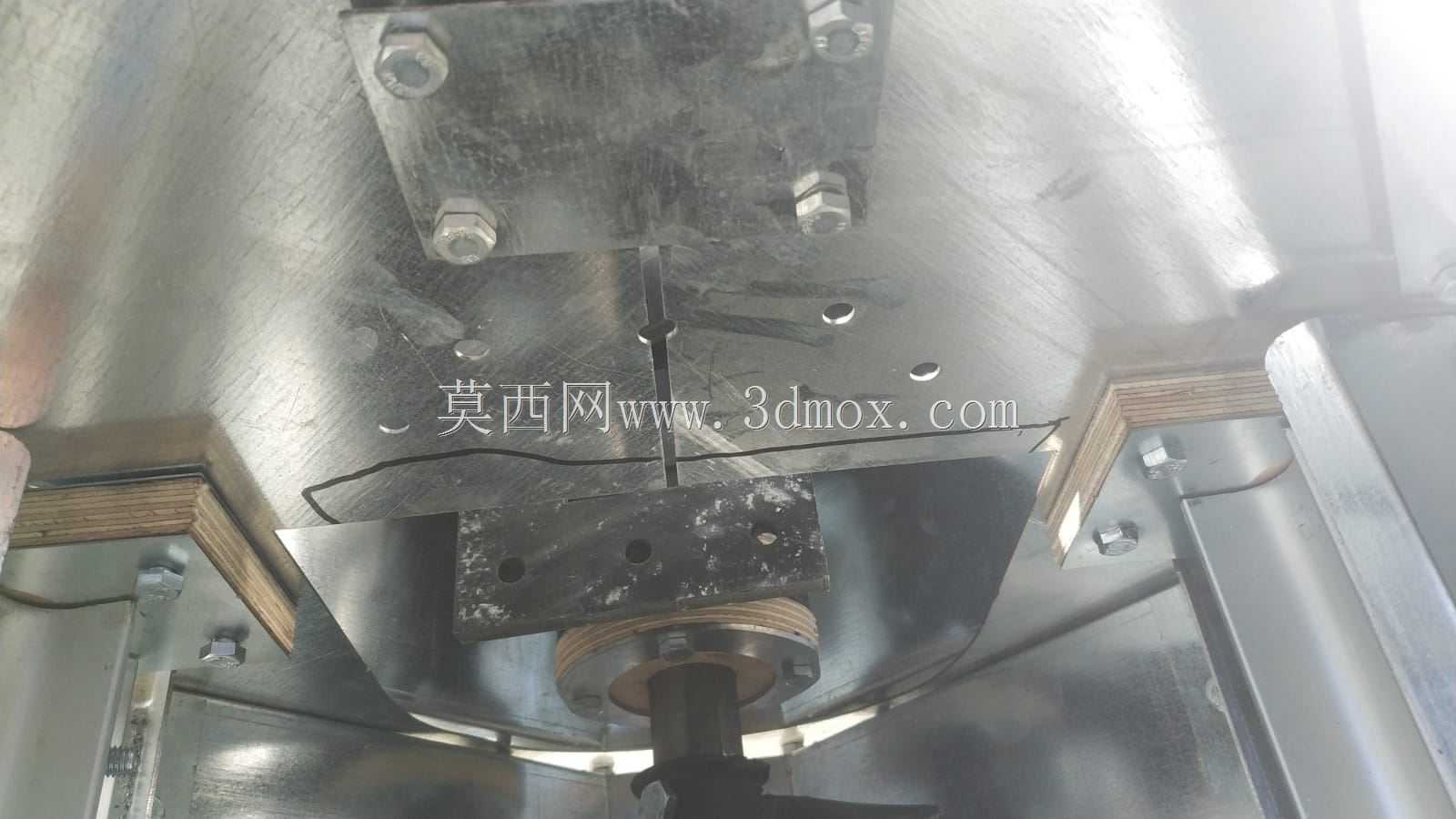

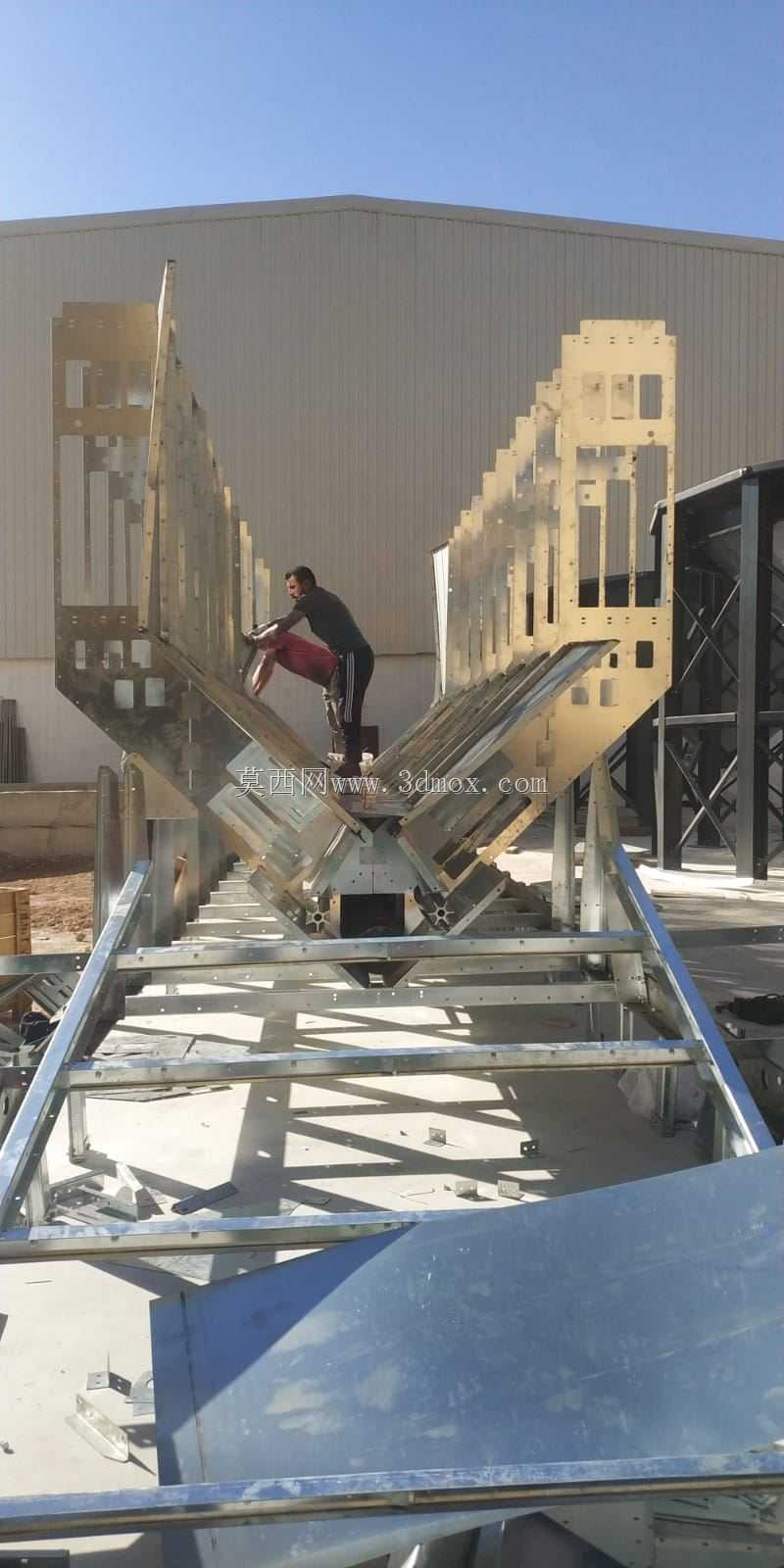

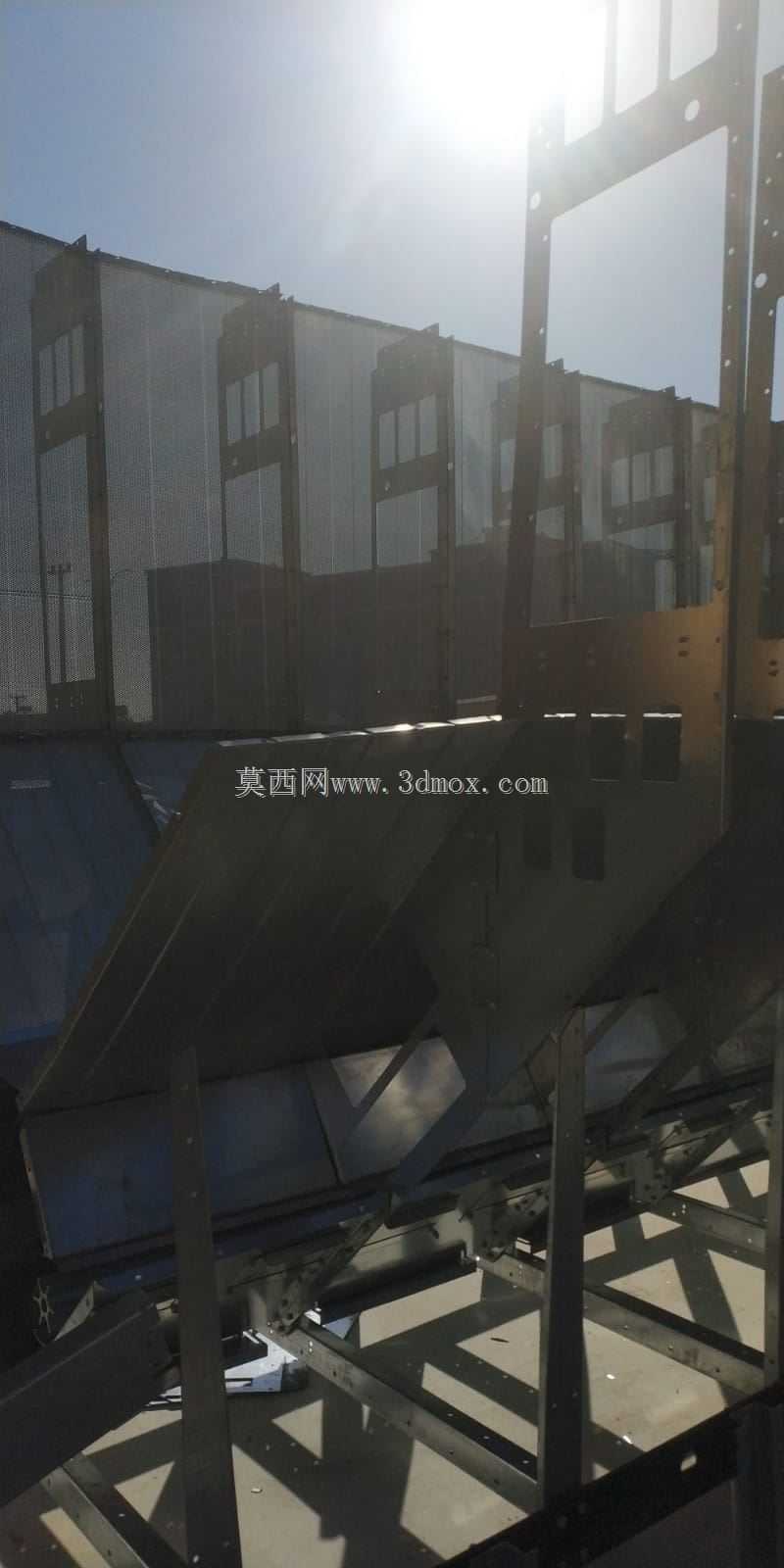

这套谷物干燥设备的金属结构组件，主要面向粮食收储站点、规模化种植合作社、农产品加工厂区的产后处理环节使用，核心作用是在谷物脱粒后完成可控降水作业，避免高水分粮堆出现发热霉变、发芽变质的问题，适配小麦、玉米、水稻、油菜籽、大豆、油葵等多种粮油作物的干燥处理需求。从结构设计逻辑来看，组件采用镀锌钢板作为主体承载基材，板材折弯成型后通过自攻铆接与螺栓紧固拼接，省去了大量现场焊接工序，既提升了装配效率，也能在高湿高粉尘的作业环境下延缓基材锈蚀速度，延长设备整体服役周期。组件上预留的层叠式安装槽位，用来固定木质导流隔条，隔条沿风道走向排布，可将热风腔与谷物落料通道分隔开，既保证热风能够均匀穿透料层，也能避免谷物颗粒漏入风道造成堵塞，隔条采用硬杂木材质加工，兼顾耐磨性能与隔热属性，长期接触高温热风也不会出现变形翘曲的问题。设计阶段充分考虑了现场安装的边界条件，所有钣金件的折弯公差控制在±0.5mm以内，相邻板材拼接处的止口结构做了错位适配，现场装配时不需要额外配钻、修磨即可完成对位拼接，整体框架的安装基准面做了铣平处理，可适配不同处理量的干燥塔模块化拼接需求，单段组件的外形尺寸适配常规集装箱运输规格，不需要拆解零散部件即可完成长途转运。设备的风道结构采用变截面设计，沿热风流动方向逐步调整过流面积，抵消沿程风压损失，保证料层不同位置的热风风速均匀，避免出现局部干燥过度、局部水分不达标的问题；组件上预留的传感器安装位，可适配温湿度监测元件的加装，方便后续对接自动化控制系统，实现干燥过程的参数闭环调控。框架上的加强筋排布经过载荷校核，可承受满料状态下谷物的侧向静压力，以及通风作业时的脉动风压，不会出现板材凹陷、结构失稳的问题，所有与谷物接触的边角位置都做了圆弧钝化处理，避免刮伤谷物表皮造成碎米率上升，也能减少作业过程中的积料残留，降低不同品类谷物换料时的清理难度。
