可折叠纸板鸡蛋收纳包装结构设计

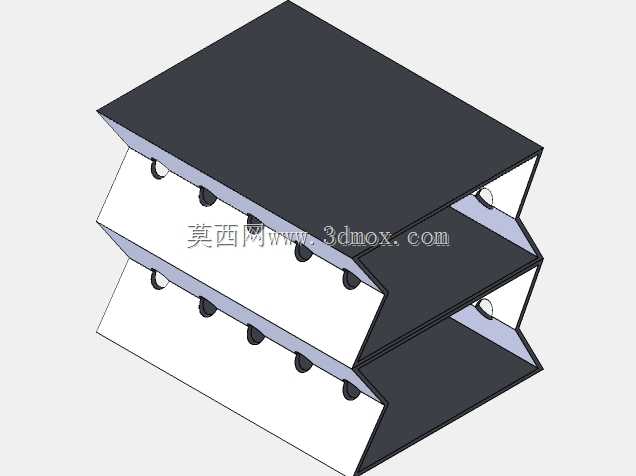

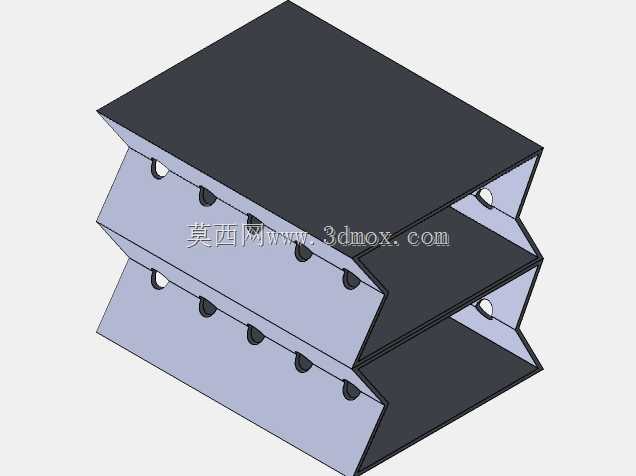

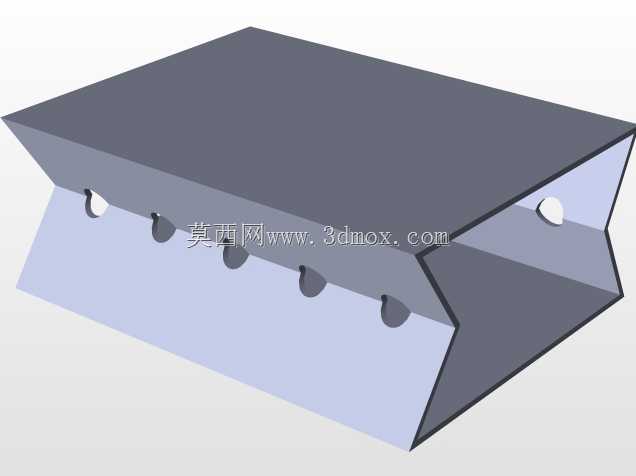

这款纸板蛋盒结构主要面向生鲜禽蛋流通、终端零售的包装应用场景，适配常规散装鸡蛋的储运、售卖全流程使用需求，可直接嵌入标准瓦楞运输纸箱内部，作为禽蛋的内缓冲包装单元使用。结构采用单张纸板折叠成型的设计思路，无需额外粘接辅料，通过板材自身的弯折咬合实现整体结构定型，折叠后可形成多层独立的蛋位容纳腔，每个蛋位对应上下两处限位结构，从禽蛋的顶部与底部曲面同时完成限位约束，避免禽蛋在储运过程中出现滚动、相互碰撞的问题。区别于传统蛋托仅承托蛋体下半部分的结构形式，该结构的顶部限位结构可阻挡上层堆叠货品、纸箱内壁对蛋体顶部的直接冲击，解决传统蛋盒在堆码受压时蛋体顶部易受力开裂的痛点。结构展开后为平面板材形态，仓储运输过程中可完全摊平堆叠，大幅降低空包装的仓储占用空间与转运成本，组装过程无需额外连接件，仅通过预设的折痕弯折即可完成成型，适合包装环节的快速人工组装作业。每个蛋位的开孔尺寸适配常规市售鸡蛋的外形曲面公差，限位接触区域采用环形面接触形式，避免点接触造成的局部应力集中，既能够限制蛋体的径向窜动，又不会因夹持力过大造成蛋壳受压破损。多层堆叠的结构形式可在相同占地面积下提升单组包装的蛋品容纳量，层与层之间通过纸板折边形成自支撑结构，无需额外添加隔层垫板，上层结构的载荷通过折边传导至下层结构的支撑棱上，不会直接压在下层容纳的蛋体表面。结构整体采用可完全降解的纸板材质，使用后可直接回收或自然降解，适配当前生鲜包装的环保要求，结构的边缘均做了圆弧过渡处理，避免组装、使用过程中纸板毛边划伤操作人员，所有折痕位置均做了压线预处理，弯折时不会出现纸板表层断裂、起翘的问题，成型后整体结构的抗侧压能力可满足常规纸箱堆码的载荷要求，在多层堆码的运输场景下不会出现结构垮塌、蛋位错位的问题。
