Kipp&Zonen CMP11日射强度计结构设计

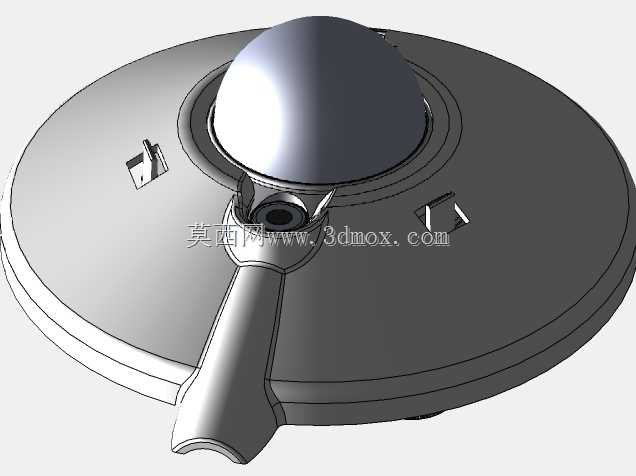

这款日射强度计的三维结构完整还原了设备的实体特征，从工程应用角度看，这类设备核心服务于太阳总辐射量的精准测量场景，在光伏电站发电量评估、气象站辐射观测、建筑热工性能测试、农业生态日照监测等领域都有广泛部署。从结构设计逻辑来看，顶部的半球形感应罩采用高透光耐候材质设计，曲面弧度经过光学适配，能够保证不同入射角度的太阳辐射均匀抵达内部感应元件，同时半球形结构不易积灰积水，可降低户外长期部署的维护频次，减少环境杂物对测量精度的干扰。底座采用圆盘式扁平化设计，盘面预留的多个卡扣式安装位，可适配不同规格的安装支架，无论是固定在气象站的标准立柱、光伏阵列的支架横梁，还是建筑屋面的观测平台，都能通过配套紧固件实现快速固定，圆盘底座的直径经过优化，既保证了安装后的抗风稳定性，又不会占用过多安装空间，侧面引出的线缆接口做了下沉式防护设计，可避免线缆弯折损伤，同时配合密封结构阻挡雨水渗入设备内部。设计过程中充分考虑了户外设备的环境适应性，整体结构无尖锐凸起，外壳曲面过渡流畅，可降低风阻对设备姿态的影响，感应元件的安装位置处于半球罩的中心焦点位置，保证辐射接收的余弦响应符合测量规范，底座内部预留的腔体用于布置信号处理电路与接线端子，腔体与外部接口的衔接处做了层级密封结构，可应对降雨、凝露等户外工况。从安装边界来看，设备整体高度控制在较低范围，安装时无需预留过大的上部净空，水平安装时仅需保证盘面水平度偏差在允许范围内即可，侧面出线的设计也让布线走向更灵活，不会与底部安装支架产生干涉，盘面的定位标识可帮助安装人员快速对准正南方向，减少现场调试的校准工作量。这类传感设备的结构设计核心是在保证测量光路不受干扰的前提下，最大化提升户外长期运行的可靠性，所有外露结构件都做了耐候处理的结构预留，可适配不同气候区的使用需求，无论是高海拔强紫外线区域，还是沿海高盐雾环境，结构本身的防护设计都能为内部核心感应元件提供稳定的工作环境。
