塑料给排水管路及弯头配件三维结构

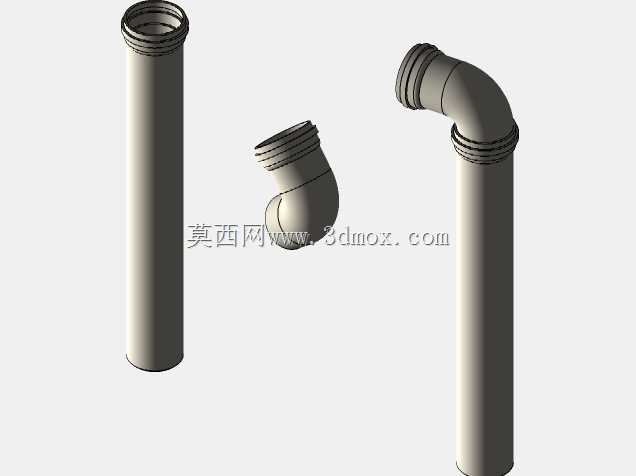

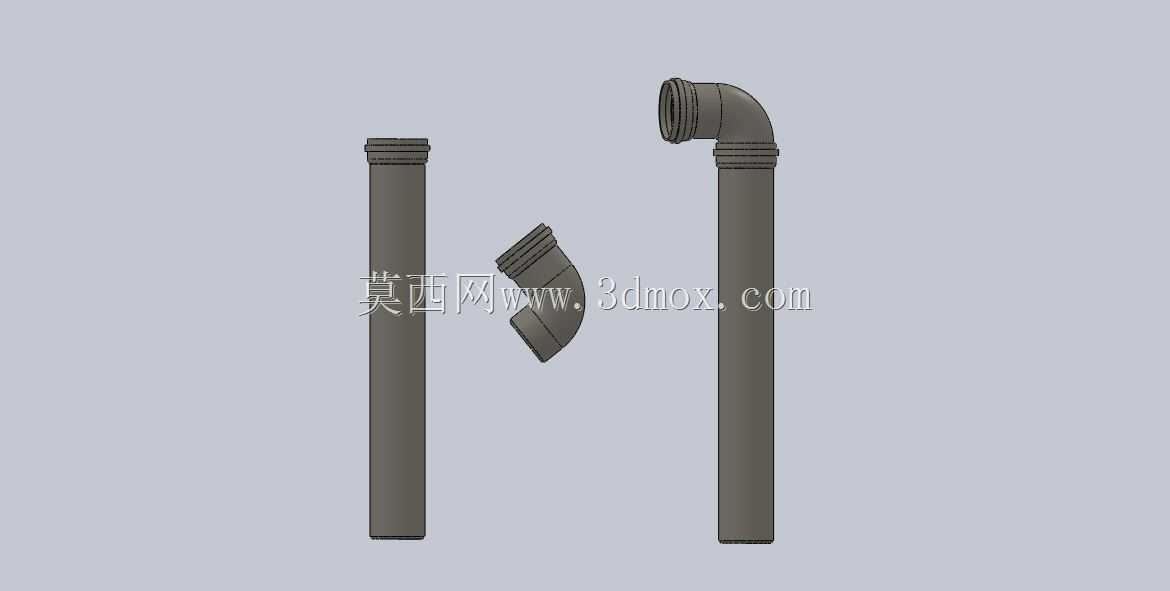

这套塑胶管路组件主要面向民用建筑给排水、小型化工流体输送、农田低压灌溉等场景的管路布设需求，包含直段长管、90°弯头、45°弯头三类核心管件，可覆盖管路直线延伸、直角转向、小角度变向的常规布设需求。从实际工程使用角度出发，管件端部做了外螺纹结构设计，可直接匹配同规格内螺纹接头或带内丝的管路连接件，无需额外焊接或粘接辅助件，能大幅缩短现场安装的作业时长，也方便后期管路维护时的拆卸更换。设计阶段优先考虑了管路的流体通过性能，直段管内壁做了等径平滑处理，弯头部位的流道采用圆弧过渡结构，避免直角转折造成的流体阻力激增，减少输送过程中的压损，在低压输水场景下可有效降低泵组的输出负载。外形尺寸上，直段管采用统一的外径与壁厚参数，两类弯头的接口尺寸与直段管完全匹配，安装时无需做变径处理，所有管件的端部螺纹公差控制在普通管螺纹标准公差范围内，可兼容市面上常规的同规格塑胶管路接头，安装边界上预留了足够的扳手操作空间，端部螺纹段长度满足常规拧紧深度要求，不会出现拧入过浅导致的密封失效问题。结构建模时还原了管件外壁的加强筋结构，在弯头的弯折外侧做了局部加厚处理，应对管路通水时产生的水锤冲击，避免长期使用过程中弯折部位出现开裂渗漏的问题。直段管的端面做了平齐处理，切割端面无毛刺结构，可直接与密封垫圈配合实现端面密封，无需额外打磨处理。这套管件模型可直接用于管路布设的三维预装配校验，设计人员可在装配环境下直接调用组件完成管路走向排布，提前校验管路与周边设备的干涉情况，减少现场安装时的切管、改管工作量，也可用于小型给排水系统的方案展示，直观呈现管路的连接逻辑与布设效果。
