建筑门窗用PVC塑钢异型材结构设计

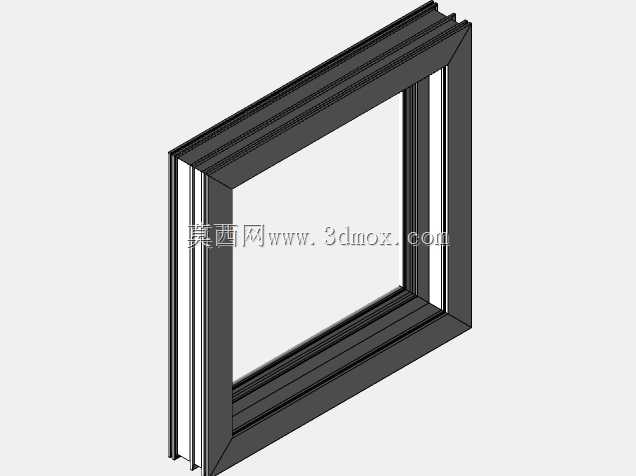

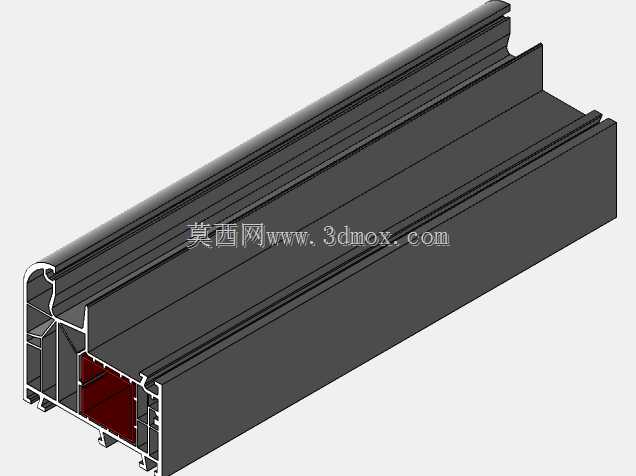

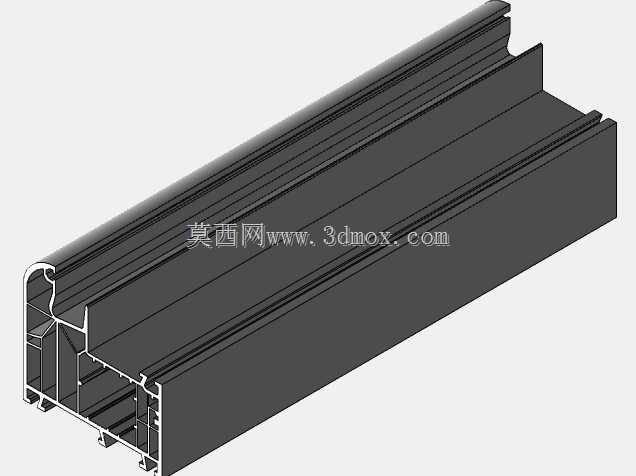

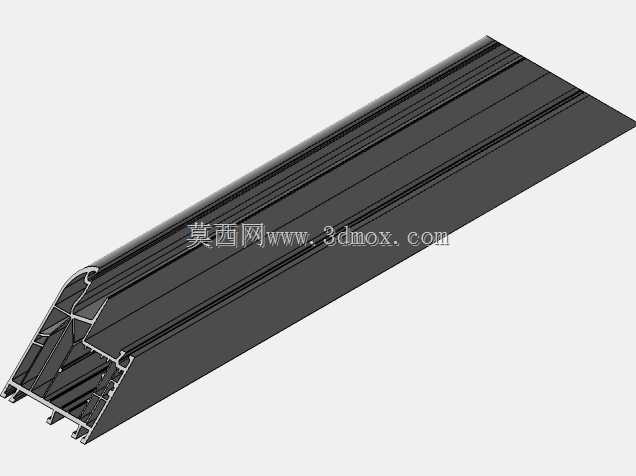

这款PVC塑钢异型材主要面向民用建筑外窗、封闭阳台推拉窗的框扇配套场景，在实际工程应用中，常作为推拉窗的固定边框或活动扇边框使用，承担窗体结构支撑、玻璃嵌装固定、多腔密封阻热的核心作用，替代传统钢质、木质窗框存在的易锈蚀、保温差、维护成本高的问题。从结构设计逻辑来看，型材采用多腔体分隔布局，沿型材长度方向贯通的独立腔室分别承担不同功能：外侧腔室设计有等压排水通路，可将渗入框扇搭接缝隙的雨水顺着预设的排水坡度导出室外，避免积水渗入室内；中间的保温腔室利用静止空气层的低导热特性，阻断室内外热量传递路径，降低窗体的传热系数，满足严寒、寒冷地区建筑外窗的节能要求；内侧的增强腔室预留了钢衬安装空间，可根据窗体抗风压等级需求，插入对应厚度的镀锌钢衬，通过自攻螺钉连接固定，提升整窗的抗风荷载能力，避免大尺寸窗扇在强风环境下出现型材变形、密封失效的问题。型材的断面外形尺寸适配常规60系列推拉窗的安装边界，截面宽度符合主流窗型的框扇搭接量要求，外侧设计有两道平行的密封胶条安装槽，可嵌入三元乙丙密封胶条，在框扇闭合时形成双层密封屏障，同时阻隔室外灰尘、噪音传入室内；内侧的玻璃安装槽预留了玻璃压条的卡接位，可适配5+9A+5、5+12A+5等常规规格的中空玻璃，安装时先将玻璃嵌入槽内，再卡入配套的PVC压条即可完成玻璃固定，无需额外打钉固定，提升现场装配效率。型材的侧边设计有与滑轮、锁点配套的安装卡槽，推拉扇装配时可直接将配套滑轮卡入型材底部的滑槽位，侧边的锁点槽可适配常规推拉窗锁具的安装尺寸，无需现场铣削加工即可完成配件装配。在建模过程中，所有断面的壁厚均按照PVC型材挤出工艺要求设置，转角位置做了圆弧过渡处理，避免挤出成型时出现应力集中导致的型材开裂问题，各卡槽的尺寸公差按照门窗配件的通用配合公差设置，保证配套五金件安装时的配合精度，避免出现装配间隙过大导致的松动、脱落问题。
