轨道式快速压紧夹持工装结构设计

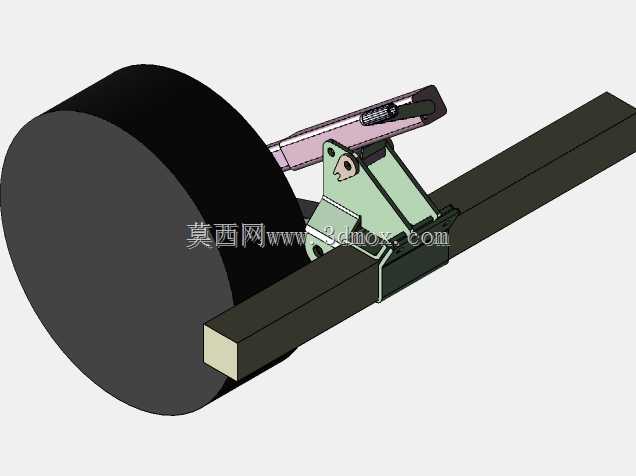

这款手动压紧夹持结构主要适配型材导轨上的工件快速装夹场景，常见于小型焊接工位、型材框架装配、木工台定位、非标设备临时工装搭建等需要频繁拆装工件的作业环节，相比传统螺栓压紧方式，操作效率能提升数倍，无需额外工具即可完成锁紧与释放动作。从结构组成来看，整套机构包含夹钳主体、快压手柄、轨道适配滑块、压头组件几个核心部分，夹钳底座采用与标准方轨截面匹配的开槽设计，可直接卡入对应规格的型材导轨，沿导轨方向滑动调整位置，适配不同长度工件的装夹需求，调整到位后通过底座侧部的锁紧结构即可将夹钳本体固定在导轨任意位置，无需在导轨上额外打孔攻丝，不会破坏导轨原有结构。快压手柄采用肘节式省力结构，利用连杆机构的死点位置实现锁紧，锁紧后可提供稳定的压紧力，不会因为作业过程中的振动出现松脱，手柄表面做了防滑贴合设计，操作人员单手即可完成压下锁紧、扳起释放的动作，操作行程经过优化，压合过程空行程短，锁紧到位后手柄处于水平收纳状态，不会突出过多占用操作空间，也避免作业过程中误碰手柄导致松脱。压头部分采用可调式设计，可根据被夹持工件的高度调整压杆伸出长度，适配不同厚度的工件装夹，压头端面做了防滑处理，接触工件时不会出现打滑移位，同时压头与压杆之间采用活动连接，压紧时可自动适配工件表面角度，保证压紧面完全贴合，避免局部压应力过大损伤工件表面。设计过程中重点考虑了安装边界的适配性，夹钳底座的开槽尺寸严格匹配常用规格的方形型材导轨，安装时无需额外附件，直接从导轨端部滑入即可，夹钳整体的外形轮廓做了倒角处理，没有尖锐突出棱角，避免操作人员调整位置时被划伤，各铰接位置都预留了合理的配合间隙，长期使用磨损后也不会出现卡滞，同时铰接轴采用耐磨材质，能承受频繁开合的磨损，保证机构的使用寿命。在实际应用中，这类夹持结构可以多组配合使用，在同一段导轨上安装多个夹钳，从不同位置压紧工件，满足异形工件、长条形工件的多点装夹需求，相比固定式的压钳，轨道安装的形式灵活性更强，可根据不同的作业需求快速调整装夹点位，不需要重新设计制作工装底座，能大幅降低中小批量生产、样机试制阶段的工装投入成本，也能缩短工装准备的周期。
