异形多孔对接法兰连接结构件

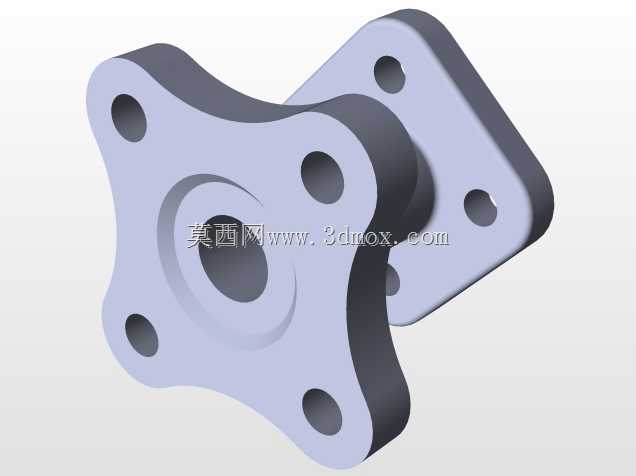

这类异形法兰结构件常应用在液压管路对接、气动系统分路连接、小型动力单元的端口接驳场景中，区别于标准圆形法兰，其非对称的星形安装面能适配安装空间受限的设备舱内部位，在紧凑布局的工程机械液压阀组外接端口、小型发电机组的油路接驳位置，这类异形法兰能避开周边的管线、结构筋位，无需额外调整周边部件位置即可完成装配。从功能特性来看，该结构件采用双侧安装面设计，一侧为五孔星形法兰面，另一侧为四孔方形法兰面，中间通过带中心通孔的凸台过渡，中心通孔作为流体或传动杆件的过流/过孔通道，两侧法兰面的安装孔分别对应不同规格的对接端，可实现两种不同安装孔位布局的部件之间的刚性连接，安装面的平整区域设计有贴合止口，装配时能保证对接同轴度，避免连接后出现偏心渗漏或者传动卡滞的问题。设计过程中首先要确认两侧对接部件的安装孔位分布、中心通径尺寸，再根据安装空间的边界限制确定法兰外轮廓的形状，星形轮廓的五个凸耳位置刚好对应五个安装孔的分布，既减少了法兰整体的材料用量，降低零件自重，又能保证每个安装孔周边有足够的压紧力承载区域，避免螺栓锁紧时法兰面出现变形。中间过渡凸台的高度需要根据两侧对接部件的装配间隙确定，要保证两侧法兰面贴合后，凸台不会与对接部件的内部结构产生干涉，同时凸台的外径要匹配对接端的止口内径，装配时起到定位导向的作用。安装边界方面，星形法兰侧的五个安装孔均匀分布在中心孔周边，每个孔的中心到零件中心的距离一致，装配时螺栓的操作空间需要覆盖每个凸耳的外侧区域，方形法兰侧的四个安装孔分布在方形端面的四个角位置，对应的安装平面需要保证足够的平面度，避免锁紧后零件产生翘曲。中心通孔的尺寸根据过流介质的流量或者穿过杆件的直径确定，孔壁的粗糙度要满足密封或者杆件滑动的要求，若用于流体管路连接，两侧法兰面还需要加工密封槽，搭配密封圈实现端面密封，若用于机械结构的刚性连接，法兰面则需要保证足够的接触面积，分散螺栓锁紧的压紧力，保证连接的长期可靠性。这类非标准法兰的设计核心是在有限的安装空间内，兼顾连接强度、对接兼容性和装配便利性，不需要额外制作转接件即可实现不同接口部件的直接对接，能有效减少设备的装配零件数量，降低管路或结构连接的故障点。
