单柱螺旋式室内旋转楼梯结构设计

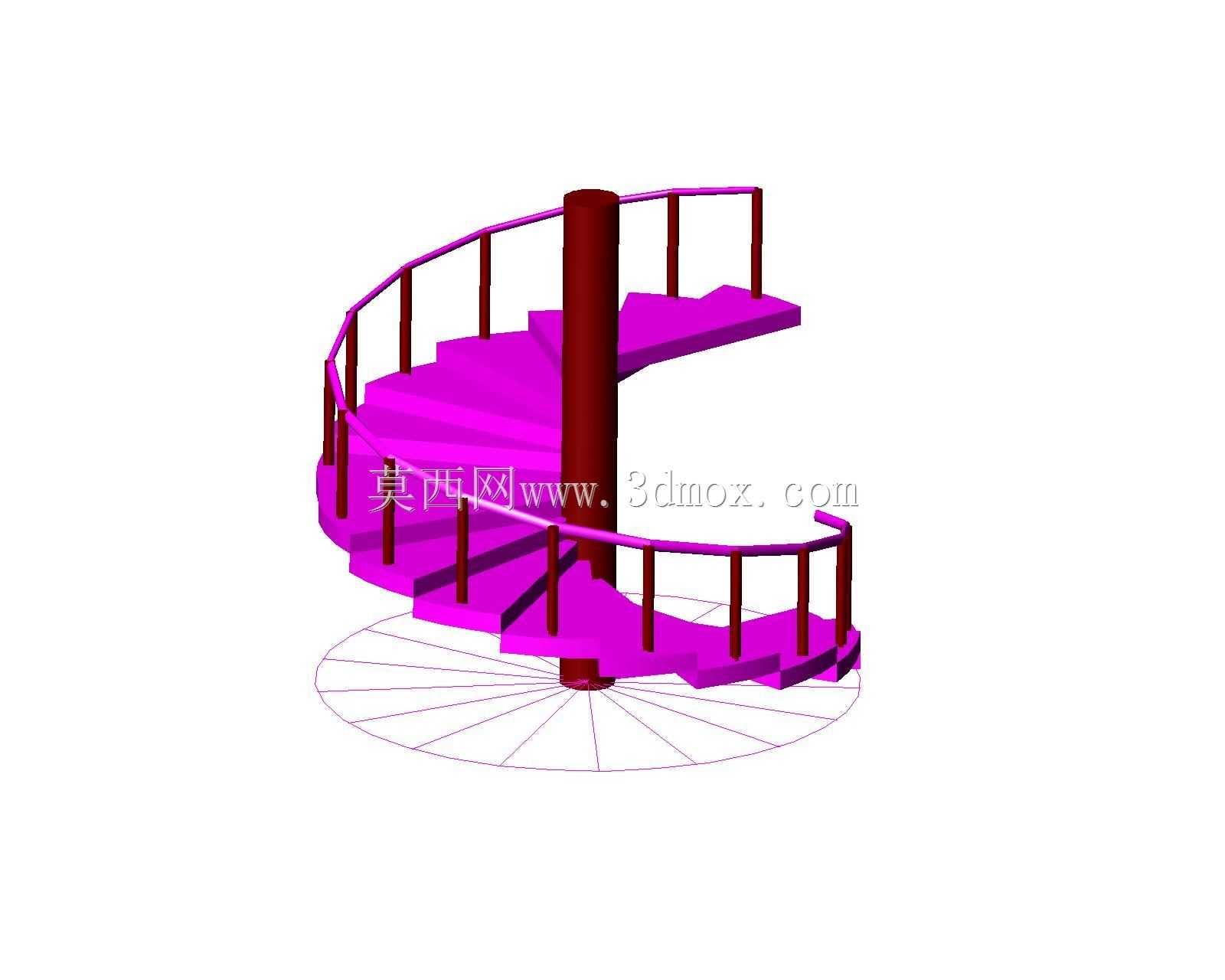

这款单柱支撑的螺旋楼梯，核心应用场景集中在loft夹层、小型商业空间、复式住宅这类垂直通行空间有限的区域，相比直跑楼梯、双跑楼梯，它的水平投影占用面积极小，仅需围绕中心立柱预留圆形安装区域即可完成布设，不会过多占用首层的有效使用面积，在很多老旧建筑改造、小户型竖向交通搭建场景中，这类结构的适配性远高于常规楼梯形式。从实际使用功能来看，它承担固定楼层间的人员垂直通行作用，中心立柱为整梯的核心承重构件，所有踏步板的内侧端均与中心柱做刚性连接，踏步外侧配套设置连续护栏，扶手沿螺旋上升轨迹顺滑过渡，人员通行时可借助扶手保持身体平衡，踏步的踏面宽度从内侧向外侧逐步递增，符合人体工程学的落脚需求，避免通行时出现踏空、落脚空间不足的问题。设计思路上，整梯采用中心受力的结构逻辑，所有竖向荷载均通过中心立柱传递至地面预埋的安装基座，无需在墙体侧额外设置承重支撑点，对安装位置的墙体结构强度无额外要求，适配更多非承重隔墙旁的安装场景；踏步板采用等角度螺旋排布，每一级踏步的旋转升角保持一致，通行时步幅高度均匀，不会出现高低差过大导致的通行磕碰问题；护栏的栏杆沿踏步外侧边缘等距布设，栏杆顶部的扶手做圆弧过渡处理，螺旋上升过程中无突兀折角，握持手感顺滑。安装边界方面，整梯的水平投影为正圆形，安装前需在地面完成中心立柱的基座固定，基座需与地面结构层做可靠连接，保证整梯的抗倾覆性能满足使用要求；梯段的总高度可根据实际楼层净高做适配调整，踏步数量随层高变化同步增减，顶部出口位置可根据上层楼板的开口位置调整最后一级踏步的朝向，无需改动整体螺旋结构逻辑；护栏高度符合民用建筑通行的安全防护要求，栏杆间距控制在安全范围内，避免孩童穿行出现坠落风险。结构建模过程中，重点校核了中心柱与踏步连接节点的受力性能，每块踏步板与立柱的连接位置均做了加强处理，承受常规人员通行荷载时不会出现踏步变形、连接松动的问题；螺旋曲面的生成采用参数化驱动逻辑，调整层高、旋转角度、踏步数量参数时，整梯的护栏、扶手可同步完成形态更新，大幅提升同类型结构的设计迭代效率。
