D20规格天线固定用接地螺钉结构

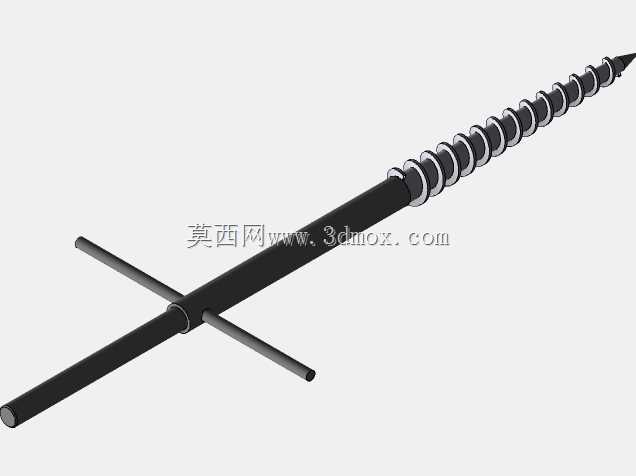

这类接地螺钉主要面向户外通讯站点的天线架设场景，在山地、楼顶、郊野等无现成接地预埋条件的安装点位，可直接替代传统混凝土浇筑的接地桩，省去土建施工的养护等待周期，单点位安装仅需借助配套横杆施加扭矩即可旋入土层，大幅压缩户外通讯设施的部署工期。从结构设计来看，产品整体分为三个功能段：最下端的锥状尖头配合连续螺旋叶片，旋入过程中可自动破开表层硬土，螺旋叶片的螺距与叶片宽度经过匹配调整，旋入后叶片与周边土层形成足够的咬合摩擦力，可抵御户外大风天气下天线带来的横向倾覆力矩，同时保证接地构件与地下土层的充分接触面积，满足接地导通的接触电阻要求。中间的光杆段作为主体受力结构，表面做了防锈钝化处理，适配户外长期日晒雨淋的使用环境，避免长期使用后锈蚀导致的结构强度下降或者接地电阻升高。光杆上垂直贯穿的横向通孔是安装施力位，现场施工时可将配套的金属横杆穿入该孔，两人配合即可手动旋拧完成安装，不需要携带重型打桩设备，尤其适合交通不便的山地站点作业。最上端的螺纹段用于对接天线支架的固定法兰，配套标准螺母即可完成天线底座的锁紧固定，安装后支架与螺钉主体直接金属接触，可直接将天线遭遇的雷电浪涌通过螺钉主体导入地下，不需要额外布设接地引线，减少了现场接线的工序与故障点。设计过程中重点考量了安装边界的适配性，螺钉整体旋入深度匹配常规土层的冻土层厚度，避免冬季土层冻胀导致构件被顶起偏移；横向施力孔的位置距离顶端留有足够操作空间，即使表层有少量浮土或者碎石，也不影响横杆穿入施力；螺旋叶片的外径控制在合理范围，旋入过程中不会过度挤压周边土层导致土层开裂，同时保证足够的抗拔力，满足中小型通讯天线的抗风载荷要求。不同于普通的膨胀螺栓或者水泥接地桩，这款接地螺钉可在后期站点迁移时完整旋出重复利用，不会在安装点位留下建筑垃圾，适配临时通讯站点、应急通讯保障等需要快速部署快速撤收的场景。结构建模时对各段的衔接位置做了圆角过渡处理，避免应力集中导致的施力过程中杆体断裂，螺旋叶片与光杆的衔接处做了满焊结构的等效应力校核，保证旋入遇到硬质石块夹层时，叶片不会出现变形脱焊的问题。
