钣金折弯挂装式设备安装固定支架

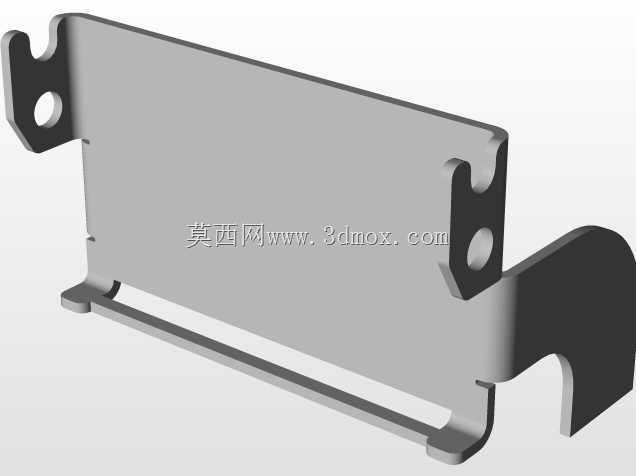

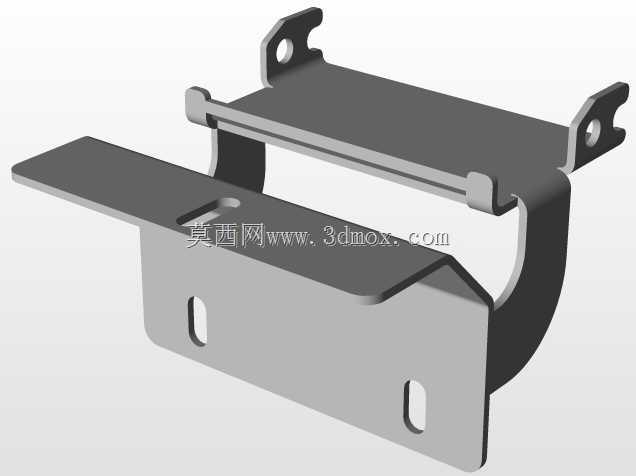

这款钣金折弯成型的挂装支架，多用于工业设备内部的板卡、功能模块侧装固定场景，常见于工控机柜、通讯机箱、电力控制柜的内部构件装配环节，承担模块承重、定位限位、辅助接地的多重作用，替代传统螺丝直装的固定方式，可大幅提升模块拆装维护的效率，无需额外工具即可完成模块的快速挂载与拆卸。从结构设计来看，整体采用单张钣金板材经落料、冲孔、多道折弯工序一体成型，无额外焊接拼接部位，既减少了加工工序的累计误差，也避免了焊接部位应力集中导致的长期使用变形问题。支架两侧设计的带缺口挂耳是核心功能结构，挂耳上的圆形通孔用于穿装定位销或固定螺丝，缺口结构则可实现预挂定位，装配时先将模块通过缺口挂在机柜预设的挂柱上，再锁紧螺丝完成最终固定，能有效降低装配过程中模块对位的难度，尤其适合狭小机柜空间内的单手操作作业。支架底部的翻边结构一方面提升了整体钣金件的结构刚性，避免长条形板材在承重状态下出现中部下弯变形，另一方面翻边形成的限位槽可对安装的模块底部形成承托，分散模块重量对两侧挂耳的应力，避免长期承重下挂耳出现弯折断裂。设计过程中充分考虑了安装边界的适配性，两侧挂耳的中心距严格匹配标准机柜内的安装立柱孔距，挂耳的折弯高度预留了模块与安装面之间的安全间隙，可避免模块背面的焊点、元器件与安装面直接接触造成短路或磨损，板材厚度的选型兼顾了承重能力与整体重量，在满足常规功能模块承重要求的前提下尽可能降低材料消耗。支架表面采用钝化处理，无额外喷涂涂层，既保证了金属表面的导电性能，可作为模块接地的连通载体，也避免了涂层脱落造成的机柜内部污染，适配工业设备长期运行的环境要求。
