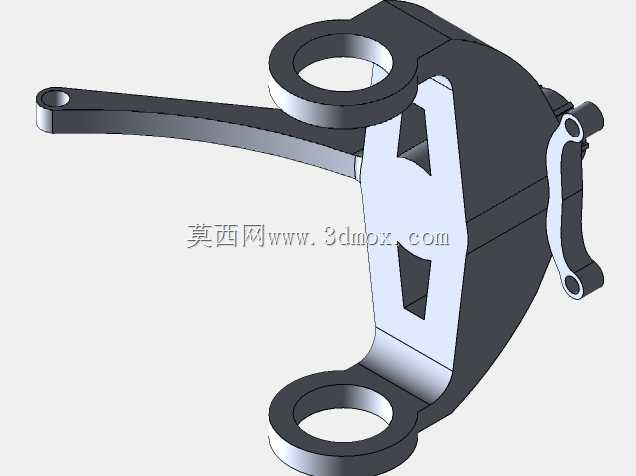

在商用车与乘用车的底盘行走系统中,转向节是承担载荷传递、转向动作执行的核心安全部件,日常工况下需要同时承受来自路面的垂直冲击、转向时的横向力矩以及制动过程中的纵向载荷,其结构合理性直接决定整车的操控稳定性与行驶安全性。该转向节采用整体式锻造结构设计思路,主体承力区域做了等强度过渡处理,上下两处同轴环形安装耳用于连接减震器下摆臂与上支臂,耳孔内预留了标准轴承压装位,同轴度公差控制在0.02mm以内,避免装配后出现转向卡滞、偏磨的问题。侧向延伸出的拉杆连接臂端面设置了锥形销孔,用于匹配转向横拉杆的球头安装,臂身截面做了变厚度优化,从根部到销孔位置逐步减薄,在保证抗弯截面模量满足载荷要求的前提下,尽可能降低部件自身的簧下质量,提升悬挂系统的响应速度。部件后侧的两处对称凸台用于安装制动卡钳安装支架,安装面的平面度公差控制在0.05mm以内,保证卡钳装配后制动盘两侧摩擦片间隙均匀,避免出现制动偏磨、方向盘抖动的问题。转向节主体与轮毂连接的端面设置了均匀分布的螺栓过孔,孔位位置度公差满足轮毂轴承单元的装配要求,端面预留了轮毂轴头的穿过空间,可适配常规的盘式制动结构。设计过程中针对转向极限工况做了运动干涉校核,当车轮转到最大转角位置时,转向节臂身与周边的减震器、刹车管路、挡泥板等部件均预留了足够的安全间隙,不会出现运动磕碰。安装边界方面,上下耳孔的中心距匹配常规麦弗逊悬挂的安装尺寸,拉杆臂的锥孔尺寸符合通用转向球头的装配标准,卡钳安装孔位适配主流的浮动式卡钳规格,可直接用于同平台车型的底盘部件选型参考,也可作为转向节结构优化、有限元分析的基础模型使用。在实际装车场景中,该类转向节需要配合轮毂轴承、转向拉杆、悬挂支臂共同完成动作,车轮转动时的载荷通过转向节传递到悬挂系统,转向动作通过拉杆拉动转向节绕上下耳孔的轴线转动,实现车轮的角度调整,部件的所有承力棱边均做了圆角过渡处理,避免应力集中导致的疲劳断裂问题,表面可根据使用需求做电泳、喷塑等防锈处理,满足整车的耐腐蚀要求。
