带侧装耳座的中空回转连接座结构设计

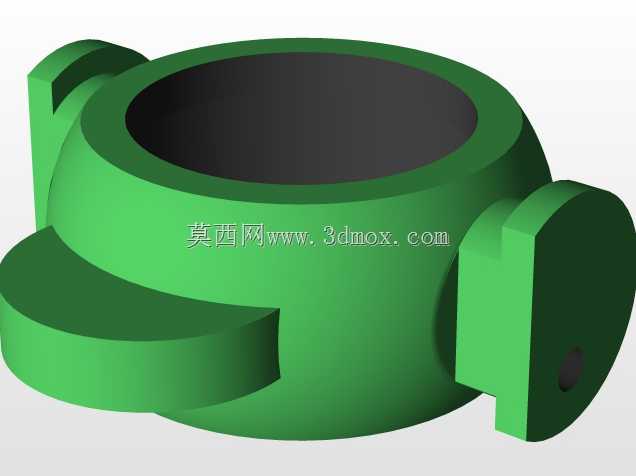

这类带双侧耳座的中空回转连接座，多应用在流体管路的回转铰接节点、小型操作臂的关节连接位置，也可作为低压工况下的管路转向接头基座使用，核心作用是实现两个部件间的相对回转运动，同时保留中心通道供介质、线缆穿过，避免管路或走线在部件转动时出现缠绕、弯折的问题。从结构设计逻辑来看，主体采用环形中空的壳体结构，中心大直径通孔是核心的过流/走线通道，内壁做了等径光面处理，可根据实际装配需求加装轴套、密封件或者旋转接头内芯，内壁与外壁的壁厚保持均匀过渡，避免注塑或铸造过程中出现缩孔、应力集中的问题，环形主体的外侧做了圆弧过渡，既减少了结构的应力集中点，也能在安装时避免尖锐棱边划伤装配人员或配套管线。两侧对称布置的凸台耳座是核心的受力承载结构，耳座上加工有同轴的销孔，用于穿装铰接销轴，实现与相邻部件的铰接连接，耳座与主体环形结构的衔接位置做了加厚的圆角过渡，能够承受铰接位置传递的径向载荷与摆动扭矩，避免长期受交变载荷出现连接位置断裂的问题。耳座的销孔位置与中心通孔的轴线保持严格的垂直同轴度，装配后可保证回转过程中不会出现卡滞、偏磨的问题，两个耳座的外侧端面做了铣平处理，可作为装配定位的基准面，方便安装时调整铰接间隙，也能适配轴用挡圈、端盖等限位零件的安装。底部的环形凸台结构是安装定位基准，凸台的下端面为精加工平面，可与配套的安装基座端面贴合，保证安装后整个连接座的垂直度符合要求，凸台的外径尺寸略小于主体环形结构的外径，既可以减少精加工的面积，也能在安装时起到导向定位的作用，降低装配对位的难度。在实际选型应用时，需要重点核对中心通孔的通径是否满足过流或走线的尺寸要求，两侧耳座的销孔中心距、销孔直径要与配套的铰接销轴尺寸匹配，底部安装凸台的外径要与安装位的预留空间适配，同时要核算耳座位置的承载能力，确保在额定的摆动角度、载荷工况下，结构不会出现塑性变形。建模过程中需要重点保证两侧耳座销孔的同轴度公差，中心通孔的圆柱度公差，以及底部安装端面与中心轴线的垂直度公差，这些形位公差直接影响后续装配后的转动顺畅度与密封性能，若公差控制不当，容易出现转动卡滞、密封泄漏、销轴偏磨等实际使用问题。这类结构的材质多选工程塑料或铸铝，在低压、低载荷的铰接场景下应用十分广泛，相比实心的铰接结构，中空的设计既减轻了零件自身重量，也充分利用了中心空间，简化了整体的管路或走线布局。
