多腔分隔式槽体支撑结构件

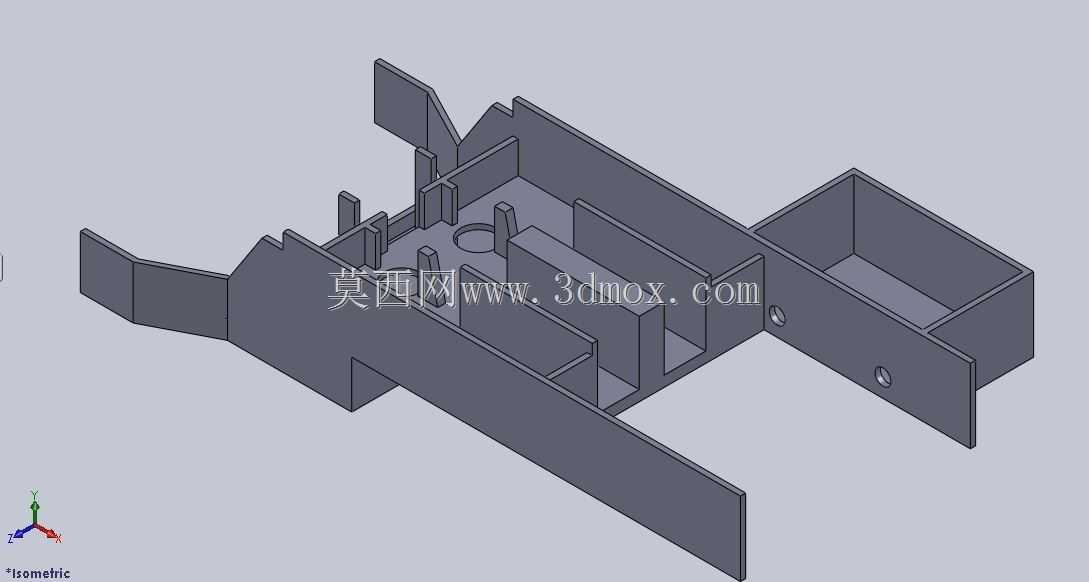

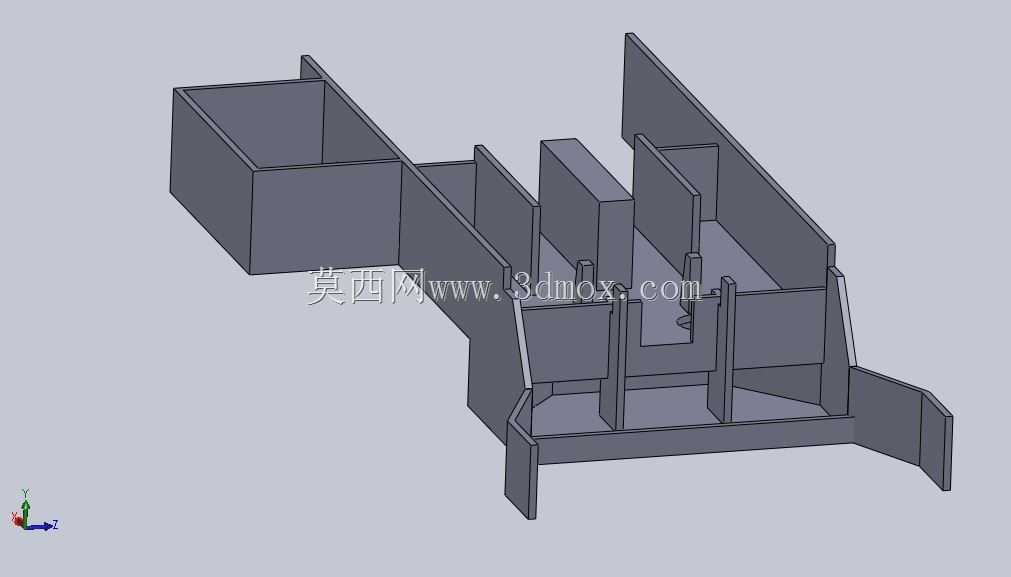

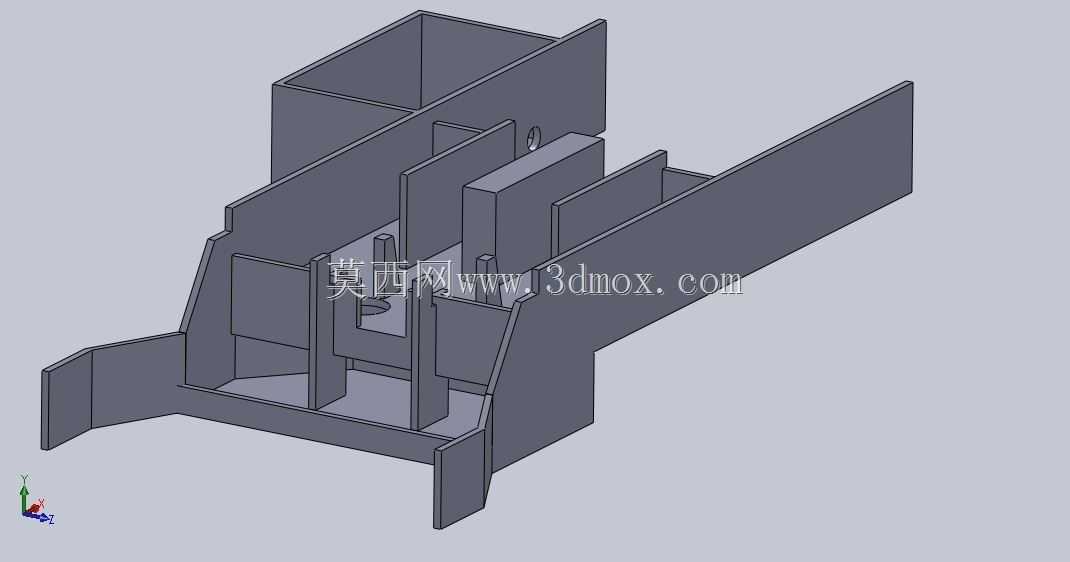

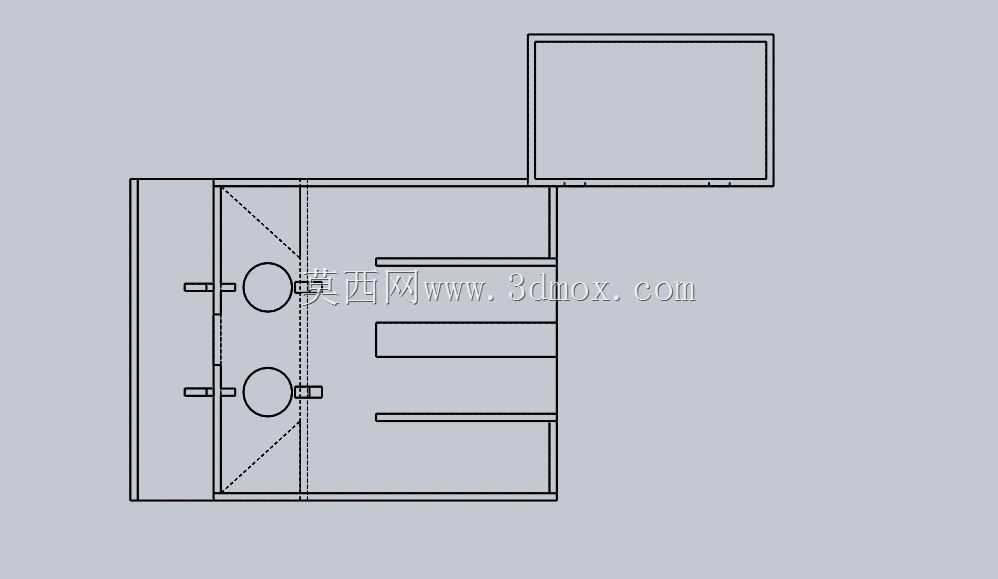

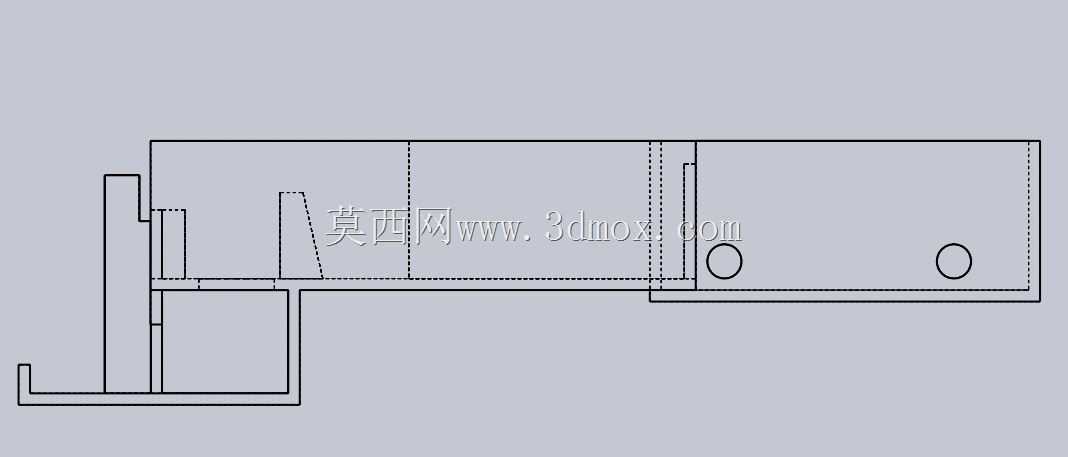

该结构件为多腔分隔式槽体支撑构件，主要应用于工业流体处理、物料暂存及工位定位场景，可作为小型工件清洗槽、电解液暂存槽或是流水线工位物料分料槽的主体承载结构使用。从实际使用场景来看，这类构件常布置在自动化生产线的上下料工位旁，或是小型实验台的物料处理单元中，一侧的封闭独立腔室可用来存放清洁液、润滑介质等液态物料，另一侧带多道分隔立板的开放腔室则可按照工件尺寸、加工工序划分独立放置区域，避免不同工序的工件混放造成磕碰或是工序错乱。设计过程中优先考虑了结构的刚性与空间利用率，整体采用等壁厚钣金折弯焊接成型，所有立板与底板的连接位置均设置了外翻的加强折边，替代了额外的加强筋结构，在减少焊接变形量的同时，也能避免腔室内角出现清洁死角，适配需要定期冲刷清洁的使用场景。外侧延伸出的两个翼板为安装定位边，上面预留的安装孔位可直接与生产线机架或是工作台面通过螺栓锁紧，安装时需保证底板的水平度误差控制在0.2mm以内，避免腔室内液态物料出现单侧淤积的情况。多道分隔立板的高度按照腔室功能做了差异化设计，靠近封闭腔室的分隔板高度更高，可阻挡液态介质飞溅到开放腔室的工件放置区，靠近外侧翼板的分隔板高度逐步降低，方便操作人员取放工件。底板位置设置的微小导流坡度，可让腔室内的残留液体向预设的排液口位置汇集，减少积液残留。结构的边角位置均做了钝角倒边处理，避免操作人员取放工件时被锐边划伤，同时也能减少工件与结构件磕碰造成的外观损伤。从安装边界来看，该构件整体占用空间紧凑，可适配宽度在400mm以内的工作台安装位，不需要额外预留过多的操作空间，两侧的翼板安装位兼容常规的M6螺栓固定，可直接替换同安装尺寸的老式塑料槽体，相比塑料材质的槽体，钣金焊接结构的耐温范围更广，可承载温度更高的清洗介质，也不会出现长期接触有机溶剂老化开裂的问题，使用寿命更长。立板上预留的缺口位置可用来安装液位检测传感器或是工件定位挡块，可根据实际使用需求灵活加装附属配件，不需要对主体结构做二次加工。
