流线型曲面安装座壳体结构设计

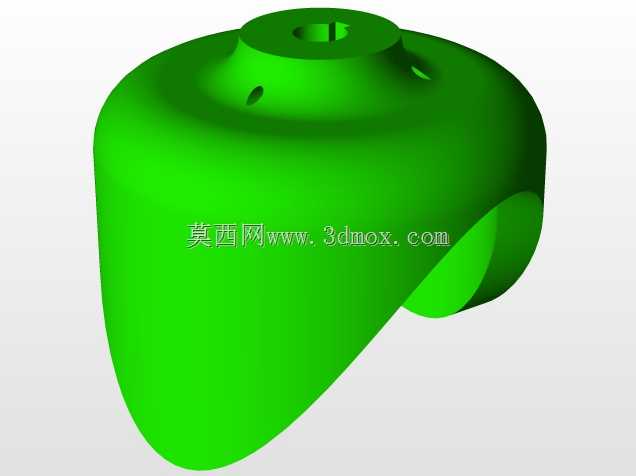

该曲面壳体结构多用于小型流体管路末端的执行元件防护场景，常见于卫浴出水终端、小型气动执行器外罩、低压流体喷注端的包覆安装场景，核心作用是为内部阀芯、导流腔、连接轴件提供封闭防护，同时通过曲面导流轮廓降低流体经过时的紊流概率，减少外表面的流阻损耗。从结构设计逻辑来看，整体采用大弧度流线型外轮廓，顶部设置带中心通孔的凸台安装位，凸台周边预留的小孔为紧固件过孔，可直接与上方的固定管路或驱动端实现同轴对接，安装时无需额外加装转接法兰，凸台的高度经过匹配设计，可保证紧固件锁紧后端面完全贴合，不会出现凸台过高导致的密封间隙，或是凸台过矮造成的锁紧应力集中问题。壳体侧面的斜向开口为流体或执行端的输出通道，开口边缘做了圆弧过渡处理，避免直角结构在长期流体冲刷下出现应力开裂，同时圆弧过渡也能减少输出端的流体发散角度，提升输出流向的一致性。设计过程中优先考虑了壁厚的均匀性，整体壁厚保持在2.5mm-3mm区间，顶部安装凸台位置做了局部加厚，但加厚区域与主体曲面之间采用渐变过渡，避免注塑或压铸成型时出现缩痕、内部气孔等缺陷，适合采用ABS注塑或是铝合金压铸工艺批量生产。安装边界方面，顶部凸台的中心通孔为核心定位基准，装配时以该孔与对接端的轴件实现间隙配合，配合公差控制在H7/g6区间，既保证装配时的同轴度，也避免过盈配合造成的装配应力导致壳体变形。壳体整体的外轮廓无尖锐棱角，所有转角位置均做了R2以上的圆角处理，一方面降低生产过程中的脱模难度，减少模具的尖角损耗，另一方面也避免安装使用过程中棱角划伤操作人员。侧面的曲面弧度经过流体仿真验证，当介质从顶部通孔进入内部腔体后，顺着曲面内壁流向侧方开口时，内壁的曲率变化连续无突变，不会出现局部涡流造成的压力损失，对于低压流体输送场景，该结构可有效降低终端的压力损耗，提升输出效率。壳体顶部凸台上的两个对称小孔为定位销孔，装配时先通过定位销与对接端实现预定位，再穿入紧固件锁紧，可避免装配过程中壳体转动导致的输出口角度偏移，保证安装后输出方向的一致性。内部腔体的轮廓与外曲面保持等距偏移，既保证了内部的通流空间足够，也避免局部壁厚过薄导致的结构强度不足，在侧方开口的边缘位置做了1mm的翻边结构，可提升开口处的结构刚度，避免长期受外力挤压出现开口变形。
