双工位平行开合气动拖把夹持机构

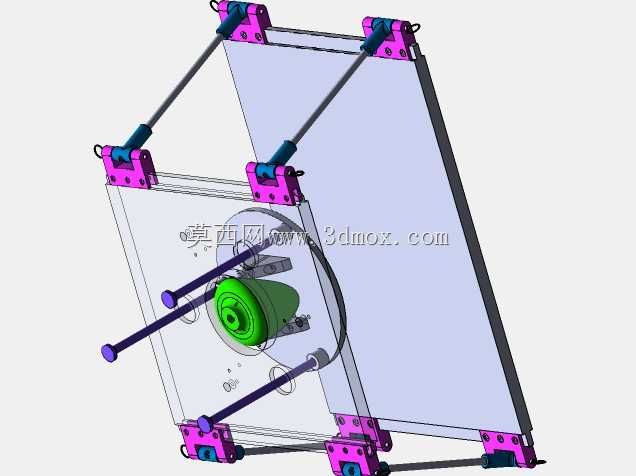

该结构主要应用于自动化生产线的工件转运、板材类物料的夹持搬运场景，常见于玻璃加工、钣金件流转、轻质板材上下料工位，替代人工完成物料的抓取与移位动作，适配往复式直线搬运的作业需求，可搭配直线模组、桁架机械手完成固定轨迹的物料输送。整套机构采用对称式双工位布局，两组夹持单元平行布置，可同时完成两块板材的夹持固定，单组夹持单元通过四根对称分布的气撑杆实现同步开合动作，夹持端采用粉色硬质安装座作为固定基体，安装座上预留标准螺栓孔位，可直接固定在设备的移动横梁上，安装座与撑杆的铰接处采用自润滑轴套配合，减少长期往复动作的磨损量，降低后期维护频次。中间的驱动单元采用回转式气动执行器作为动力源，通过绿色的绕线轮牵拉四根传动拉杆，带动两侧的夹持臂同步收拢或张开，传动拉杆两端采用球头铰接结构，可抵消安装过程中的同轴度误差，避免动作卡滞。夹持臂末端设置软质接触头，接触头采用聚氨酯材质，既可以保证足够的夹持摩擦力，又不会划伤被夹持板材的表面，适配表面质量要求较高的玻璃、亚克力、喷涂钣金件的夹持需求。设计过程中优先考虑动作同步性，四根撑杆的铰接点位置经过运动学仿真校核，保证开合过程中两侧夹持面始终保持平行，不会出现夹偏、物料滑脱的问题，整体结构的开合行程可通过调整驱动端的限位块位置实现微调，适配不同宽度尺寸的板材夹持。安装边界方面，整套机构的固定端安装孔位采用等间距排布，可适配主流的铝型材横梁安装尺寸，整体厚度控制在较薄的区间，不会占用过多的竖直方向安装空间，可在空间紧凑的自动化设备内部完成布置，气路接口统一设置在驱动单元的侧方，方便现场布线布管，减少管线与运动部件的干涉风险。结构的受力点均做了加强处理，安装座与夹持臂的连接位置设置加强筋，保证夹持较重板材时不会出现结构变形，长期往复作业的结构稳定性更强。
