双联式弧形连接套筒结构设计

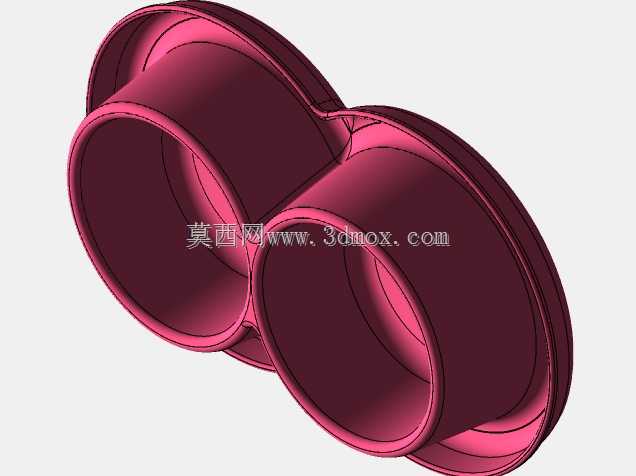

这类双联弧形套筒结构，常应用在双管路并行排布的流体输送系统中，作为相邻管路的衔接定位构件，在小型液压泵站、车载双油路布局、家用净水设备双通路组件里都能见到这类结构的身影。不同于独立单套筒的安装方式，双联一体结构可以一次性完成两个并行管路端部的定位承托，省去了两个独立套筒分别找正、固定的工序，能有效压缩管路排布的占用空间，避免相邻管路在设备运行震动中出现相互摩擦、位移错位的问题。从结构设计逻辑来看，整体采用等壁厚的弧形过渡设计，两个筒身的连接区域做了平滑的曲面衔接，没有突兀的直角转折，一方面能降低注塑或者压铸成型时的应力集中问题，减少构件成型后冷却收缩带来的形变，另一方面也能让整体结构的受力更均匀，当管路内部存在流体压力时，衔接区域不会因为应力突变出现开裂渗漏的情况。筒身两端都做了外翻的凸缘结构，这个结构在实际安装时可以作为轴向定位的止挡面，和管路端部的密封圈配合时，能给密封件提供稳定的压紧面，避免密封件受压移位导致的密封失效，同时凸缘也能提升筒身端部的结构强度，在管路插接过程中，端部不会因为受力出现卷边变形。两个筒身的中心距是安装时的核心边界参数，设计时需要匹配对应并行管路的标准中心距，确保管路插入后不会出现别劲、安装不到位的问题，筒身的内径尺寸需要和对接管路的外径做公差匹配，预留合理的配合间隙，既保证插接时的顺畅度，也不会因为间隙过大导致密封失效。筒身内壁做了光滑的圆弧过渡，没有多余的凸起或者凹槽，能减少流体在筒内流动时的阻力，也避免了流体残留堆积在结构死角里，对于输送有洁净度要求的流体场景，这种光滑内壁的设计也能降低清洁维护的难度。在建模过程中，这类薄壁壳体结构需要重点控制壁厚的均匀性，尤其是两个筒身衔接的区域，要避免出现壁厚突变，否则在成型时容易出现缩痕、气泡等缺陷，同时筒身端部的凸缘厚度也要和主体壁厚保持合理的比例，避免凸缘过厚导致成型周期过长，或者出现缩水变形。实际选型应用时，除了匹配管路的通径尺寸，还要结合使用场景的压力等级确认筒壁厚度是否满足强度要求，对于有震动的使用场景，还可以在衔接区域外侧增设加强筋结构，进一步提升整体的抗形变能力，不过当前这个结构的平滑衔接设计已经能满足多数中低压管路场景的使用需求，一体成型的结构也减少了额外焊接、拼接带来的泄漏风险，装配效率相比分体式结构有明显提升。
