可调角度锥座式单臂导向支撑构件

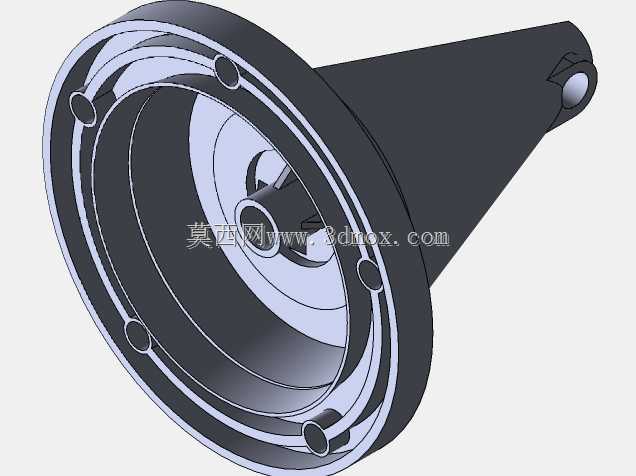

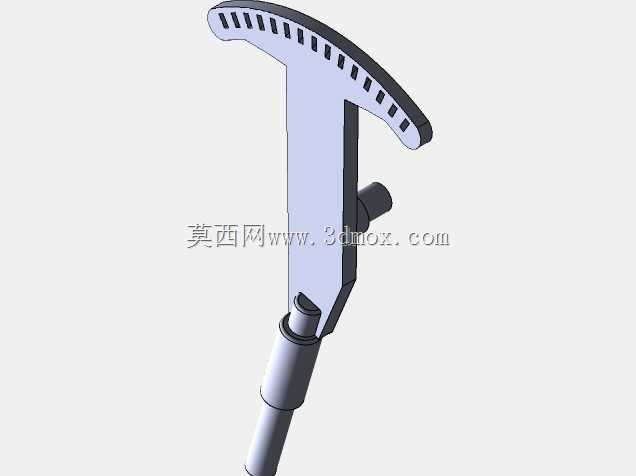

这类锥座式单臂导向支撑构件，常被应用在轻载物料导向、小型工件定位、线束排布引导这类需要精准指向的工位场景中，在3C电子装配线、小型包装设备的导料工位、实验室小型试验台的工装定位环节都能见到它的身影。从实际使用需求出发，它的核心作用是为被引导对象提供稳定的指向性支撑，避免细长杆件、柔性线束、小型待加工工件在输送或定位过程中出现偏移、弯折错位的问题。设计上采用了底部法兰式安装结构，安装座为带沉孔的圆形法兰盘，可通过螺栓直接固定在设备台面、工装立板的预设安装位上，安装边界适配常见的20-40mm间距的安装孔位，不需要额外加工复杂的适配基座，现场安装调整的效率较高。锥台形的基座主体向上收窄，既给中部的角度调节结构预留了足够的转动空间，也能避免构件底部和周边相邻的工装部件产生运动干涉。中部带刻度标识的调节环是整个构件的功能核心，环身均匀分布的定位齿槽可以配合锁紧结构实现支撑臂角度的分级调整，调整范围覆盖0-45度的俯仰区间，调整到位后通过环身的锁紧结构即可完成角度固定，不需要额外的校准工具就能快速完成工位适配。上方的细长支撑臂做了渐变收窄的外形处理，臂身顶端做了圆弧过渡，既可以降低引导过程中对柔性物料表面的剐蹭损伤，也能减少构件自身的重量负载，降低底部安装座的受力负荷。整个构件的受力路径经过优化，支撑臂承受的径向载荷会通过锥台基座均匀分散到底部的法兰安装面，不会出现应力集中在调节结构处导致的锁紧失效问题。在建模过程中，需要重点关注调节环齿槽的配合间隙，既要保证角度调整时的转动顺滑，也要避免间隙过大导致支撑臂定位后出现晃动；同时法兰安装面的平面度公差需要控制在合理范围，保证安装后基座的垂直度满足使用要求，避免支撑臂指向出现初始偏差。这类构件不需要配套复杂的驱动结构，纯机械调节的结构形式可靠性高，在无气源、无电源的简易工装场景下也能稳定使用，日常维护只需要定期清理调节齿槽内的积尘碎屑，就能保证角度调节的顺畅度。
