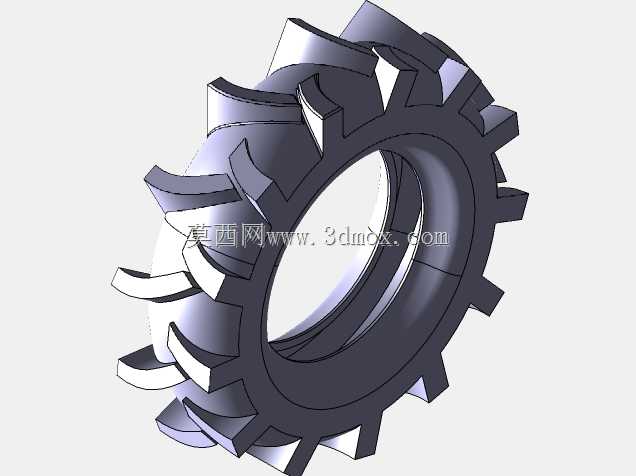

农用机械大花纹驱动行走轮结构

这款行走轮主要适配大马力农用拖拉机的驱动桥使用，在水田、黏重土壤、坡地作业场景下，能有效降低打滑率，保障设备牵引力稳定输出。不同于普通公路运输用轮胎，该轮体的花纹块采用大倾角、高凸起的人字形排布设计，单块花纹的拔模斜度经过反复校核，既保证黏土作业时花纹能顺利切入土层获得抓附力，也能在行进过程中让附着的泥土顺着花纹斜面自然脱落，避免积泥导致轮体抓地力下降。从结构设计逻辑来看，轮辋部分采用标准的螺栓孔位布局，适配多数同马力段拖拉机的轮毂安装接口，安装止口的同轴度公差控制在行业常规精度范围内，装配时无需额外改制连接部件，可直接完成换装。轮体的断面宽度、花纹高度参数经过田间作业工况验证，在保证接地比压符合农用作业要求的同时，不会因为花纹过高导致轮体整体刚性不足，在硬路面短途转场时也能保持足够的结构强度，避免花纹块出现非正常崩裂。设计过程中优先考虑了作业场景的受力特性：拖拉机带犁耕、旋耕作业时，驱动轮需要传递的扭矩波动较大，因此花纹块与轮体基体的过渡位置全部采用大圆角过渡，减少应力集中点，避免长期大载荷作业下出现花纹根部开裂的问题。轮体内腔的轮廓适配常规低压农用内胎的安装尺寸，充气后胎体与轮辋的贴合面密封宽度足够，不会在颠簸作业时出现漏气、脱圈的情况。另外花纹块的排布采用了错峰布局，相邻花纹块在圆周方向的投影没有完全对齐，能有效降低轮体滚动时的周期性振动，减少作业过程中对拖拉机后桥的冲击载荷，提升驾驶平顺性的同时也能延长传动部件的使用寿命。
